Struttura

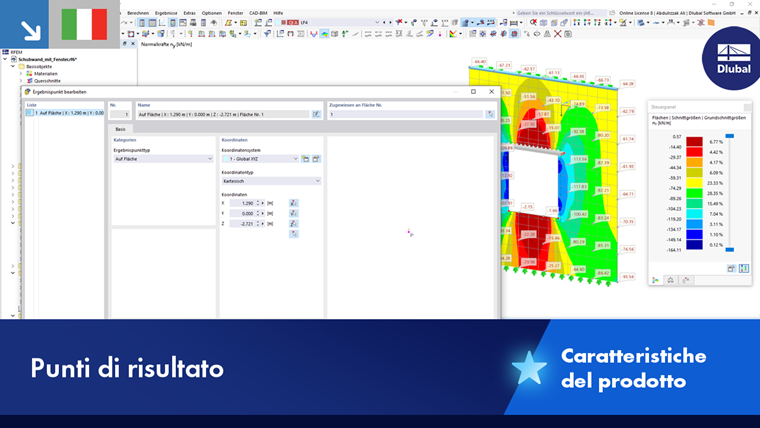

Punti risultanti aggiuntivi della superficie

I risultati della superficie sono visualizzati nel Punti della griglia di ogni superficie e nei nodi della mesh EF (vedere il capitolo Valori dei risultati sulle superfici). Se hai bisogno di vedere i valori su punti particolari, puoi anche definire qualsiasi punto per l'output e assegnarli alle superfici corrispondenti.

Suggerimento

Utilizzare il pulsante Punto risultante della superficie nella barra degli strumenti per impostare i punti di risultato della superficie direttamente sul modello.

Coordinate

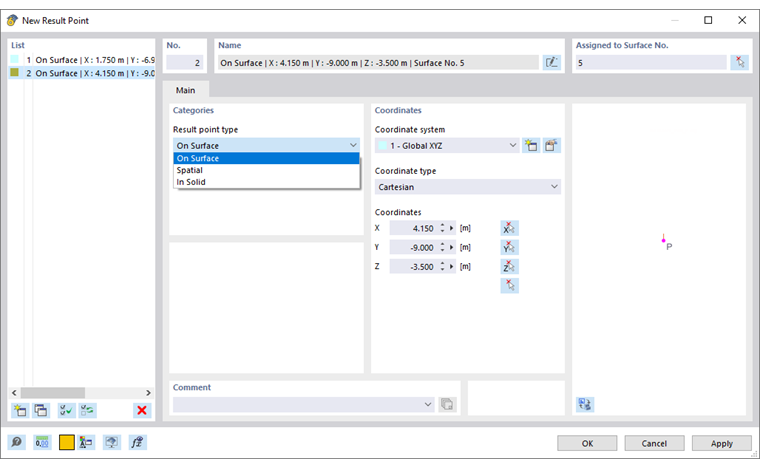

Specificare il 'Sistema di coordinate' i cui assi devono essere utilizzati per i punti risultanti. È possibile selezionare un Sistema di coordinate definito dall'utente dall'elenco o crearne uno nuovo utilizzando il pulsante Nuovo .

Quindi, inserisci le 'Coordinate' del punto risultante della superficie. È anche possibile definire il punto graficamente con il pulsante Seleziona Individualmente .

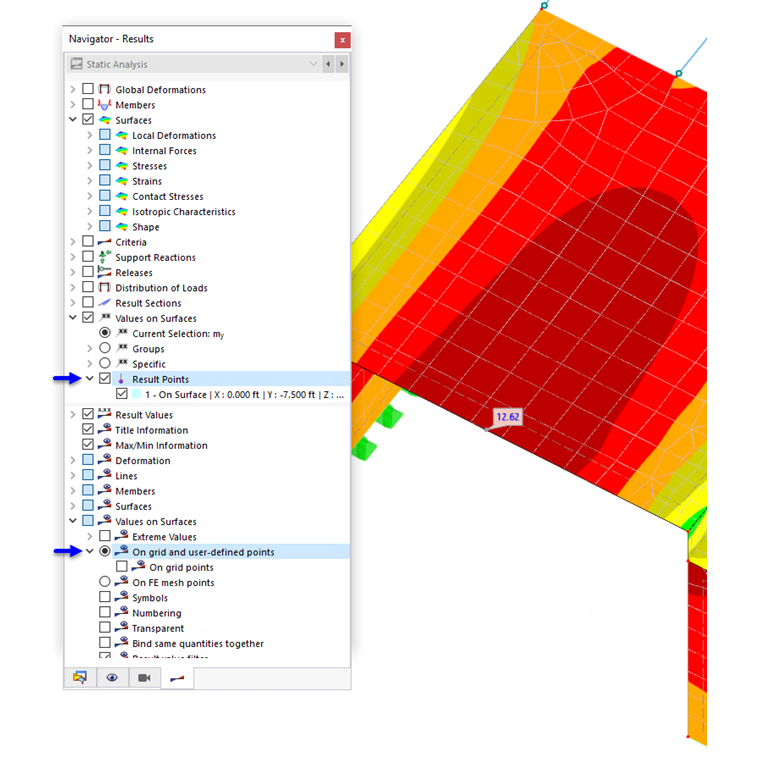

Dopo il calcolo, è possibile visualizzare i valori nei punti dei risultati definiti dall'utente utilizzando le corrispondenti opzioni 'Navigatore - Risultati' .

Capitolo principale
