Die Flächen- und Volumenergebnisse werden an den Rasterpunkten der Flächen und an den FE-Netzknoten ausgegeben (siehe Kapitel Ergebniswerte an Flächen). Falls Sie die Werte an bestimmten Stellen benötigen, können Sie beliebige Punkte für die Ergebnisanzeige definieren und den entsprechenden Flächen oder Volumenkörpern zuweisen.
Tipp
Mit der Schaltfläche
in der Symbolleiste können Sie Ergebnispunkte direkt am Modell setzen.

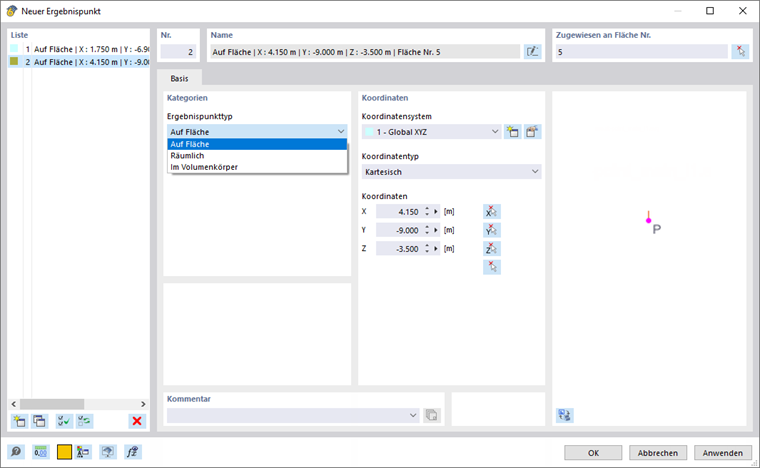

Kategorien
Wählen Sie in der Liste aus, für welches Objekt Sie den Ergebnispunkt benötigen:
- Auf Fläche: für Flächenergebnisse
- Räumlich: für Ergebnisse einer Windsimulation mit RWIND
- In Volumenkörper: für Volumenergebnisse
Koordinaten
Legen Sie das 'Koordinatensystem' fest, dessen Achsen für die Ergebnispunkte verwendet werden sollen. Sie können ein benutzerdefiniertes Koordinatensystem in der Liste auswählen oder mit der Schaltfläche
neu erstellen.
Geben Sie dann die 'Koordinaten' des Ergebnispunkts an. Mit der Schaltfläche
können Sie den Punkt auch grafisch festlegen.

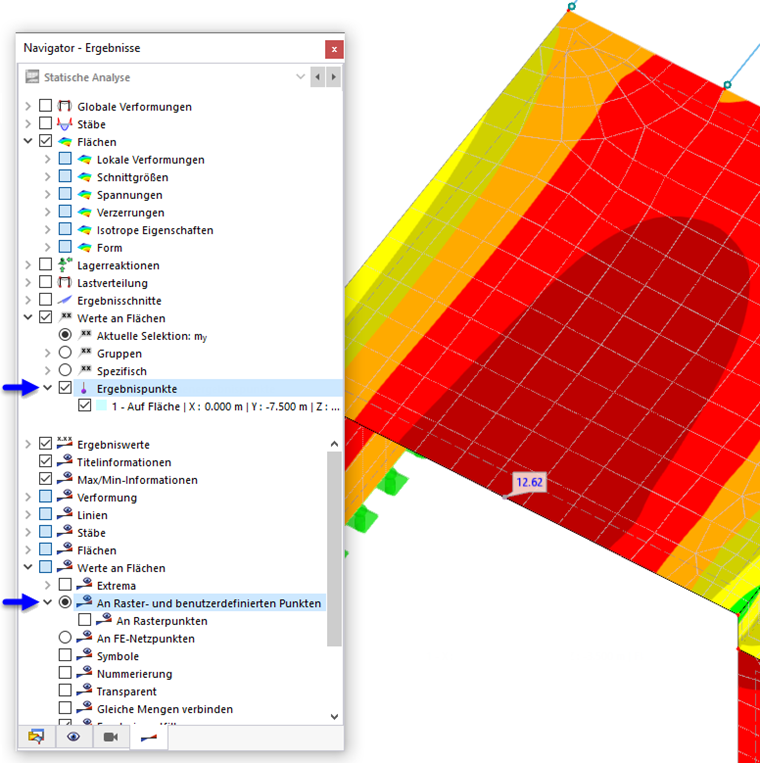

Nach der Berechnung können Sie die Werte in den benutzerdefinierten Ergebnispunkten mit den entsprechenden Möglichkeiten des 'Navigator - Ergebnisse' darstellen.
