Öffnungslasten sind Kräfte, die an Öffnungen in Flächen wirken. Damit lässt sich eine Flächenlast modellieren, die im Bereich einer Öffnung vorliegt, wie beispielsweise auf eine Luke. Die Last wird auf die Begrenzungslinien der Öffnung verteilt.

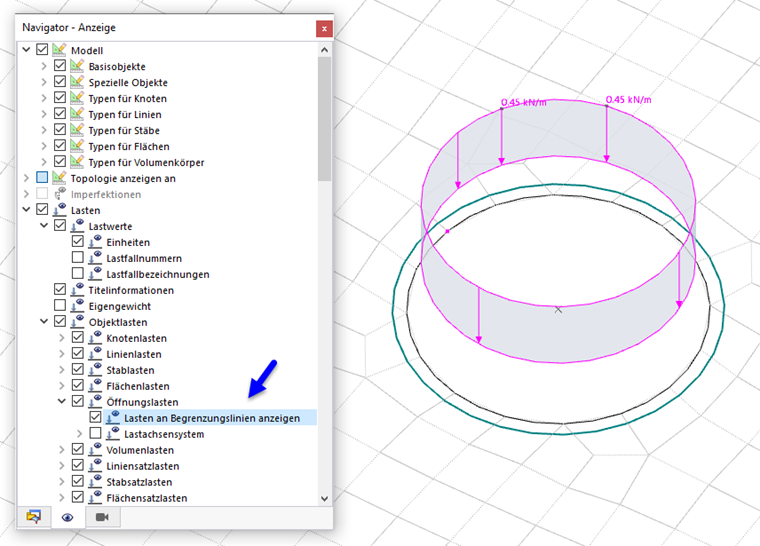

Wählen Sie in der Liste den 'Lastfall' aus, dem die Last zugewiesen werden soll.
Kategorien
Als 'Lastart' ist nur eine Kraft möglich, die gleichmäßig oder linear veränderlich im Bereich der Öffnung wirkt.
In der Liste 'Lastverteilung' stehen zwei Varianten zur Auswahl:
- Gleichförmig/Trapezförmig: Es liegt eine Last mit konstanter Größe vor. Sie wird als Trapezlast auf die Randlinien einer rechteckigen Öffnung angesetzt.
- Linear/Trapezförmig: Die Flächenlast ist linear veränderlich verteilt. Im Abschnitt 'Parameter' können Sie drei Referenzknoten mit den jeweiligen Lastgrößen angeben. Die Last wird als Trapezlast auf die Randlinien der Öffnung angesetzt.
Koordinatensystem
Die Flächenlast kann senkrecht zur Lastebene ('Lokal z') oder auf das globale XYZ-Koordinatensystem bezogen wirken. Alternativ können Sie ein benutzerdefiniertes Koordinatensystem auswählen oder neu erzeugen.
Lastrichtung
Wenn die Flächenlast nicht senkrecht zur Lastebene, sondern in die Richtung einer globalen Achse wirkt, bietet die Liste verschiedene Auswahlmöglichkeiten.
Die Flächenlast kann auf die wahre Fläche (wie eine Gewichtslast) oder die projizierte Fläche (wie eine Schneelast) bezogen sein. Die Lastrichtung wird in der Dialogskizze veranschaulicht.
Parameter
Geben Sie die Größe der gleichmäßigen Flächenlast an. Falls eine linear veränderliche Last vorliegt, können Sie hier die Nummern von drei Knoten mit den zugeordneten Lasten festlegen. Mit der Schaltfläche
lassen sich die Knoten auch grafisch im Arbeitsfenster auswählen.
Optionen
Mit dem Kontrollfeld 'Glatte Punktlast' können Sie Punktlasten glätten, die bei komplexen Geometrien im Zuge der Lastverteilung unter Umständen auftreten können. Die Punktlasten werden dann auf die angrenzenden Linien verteilt.
