Die Funktionen Parallele Linien erzeugen und Parallele Stäbe erzeugen im Menü Extras → Linien modifizieren bzw. Stäbe modifizieren bieten verschiedene Möglichkeiten, um selektierte Linien oder Stäbe parallel zu kopieren. Alternativ verwenden Sie hierzu die Schaltfläche
oder
in der CAD-Symbolleiste (siehe Bild
Modellierungstools
).

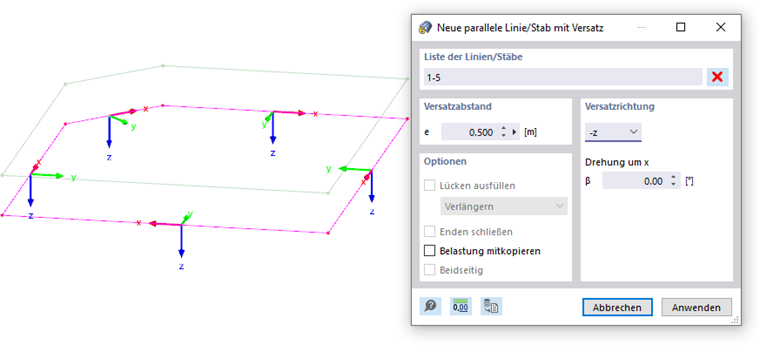

Das folgende Bild zeigt eine Polylinie, deren Kopie in einem Abstand von 50 cm nach oben versetzt wird.
Versatzabstand
Geben Sie den Abstand an, mit dem Sie die Linien oder Stäbe kopieren möchten.
Versatzrichtung
Wählen Sie in der Liste die lokale Achse aus, in deren Richtung die Kopie erzeugt werden soll. Der Versatz ist in die positive oder negative Achsenrichtung möglich. Zur Orientierung werden die lokalen Achsensysteme der Linien oder Stäbe angezeigt.
Wenn die kopierten Linien oder Stäbe nicht in der xz- oder yz-Ebene der Originalobjekte liegen, geben Sie die 'Drehung um x' an. Ein positiver Winkel β rotiert die Kopien im Uhrzeigersinn um die positiven Linien- oder Stabachsen x.
Optionen
Die Funktionen in diesem Abschnitt sind noch in Vorbereitung. Sie sollen es ermöglichen, die Kopien mit den Originallinien bzw. -stäben zu verbinden. Optional können Sie die 'Belastung mitkopieren', die den Linien oder Stäben in sämtlichen Lastfällen zugewiesen ist.
