Eine freie Polygonlast wirkt als konstante oder linear veränderliche Flächenlast auf einem polygonförmig begrenzten, frei definierbaren Bereich einer Fläche.
Wählen Sie in der Liste den 'Lastfall' aus, dem die Last zugewiesen werden soll.
Im Abschnitt 'Zugewiesen an Flächen' können Sie die Wirkung der Polygonlast steuern. In der Liste stehen mehrere Möglichkeiten zur Auswahl (siehe Bild Neue freie Polygonlast):
- "leer": Die Last wirkt auf keine Fläche.
- Alle(s): Die Last wird auf alle Flächen angesetzt, die von der Laststelle ausgehend senkrecht zur Projektionsebene geschnitten werden.
- "Nummer": Die Last wirkt nur auf die Flächen mit den angegebenen Nummern.
Kategorien
In der Liste 'Lastverteilung' stehen folgende Möglichkeiten zur Auswahl:
- Gleichförmig: Die Polygonlast wirkt mit einer konstanten Größe.
- Linear: Die Last weist eine linear veränderliche Größe auf.
- Linear in X / Y / Z: Die Last weist eine linear veränderliche Größe in die Richtung einer globalen Achse auf.
Das Schema der Lastverteilung wird in der oberen Dialoggrafik veranschaulicht.
Wenn sich die polygonförmige Flächenlast nicht auf das globale 'Koordinatensystem' XYZ bezieht, können Sie ein benutzerdefiniertes Koordinatensystem auswählen oder neu erzeugen.
Wählen Sie in der Liste 'Lastprojektion' aus, auf welche der globalen Ebenen XY, YZ oder XZ die Last projiziert werden soll. Von den Punkten der Laststelle aus "konstruiert" RFEM Geraden senkrecht zu dieser Projektionsebene. Die Definitionspunkte der Polygonlast ergeben sich an den Schnittpunkten dieser Geraden mit den Flächen.
Wählen Sie in der Liste die 'Lastrichtung' aus, um die Wirkung der Last festzulegen. Je nach Koordinatensystem stehen die lokalen Flächenachsen x, y, z, die globalen Achsen X, Y, Z oder die benutzerdefinierten Achsen U, V, W zur Auswahl.
Laststelle
Sie können die Eckpunkt-Koordinaten der Last in die Tabelle eintragen oder mit der Schaltfläche

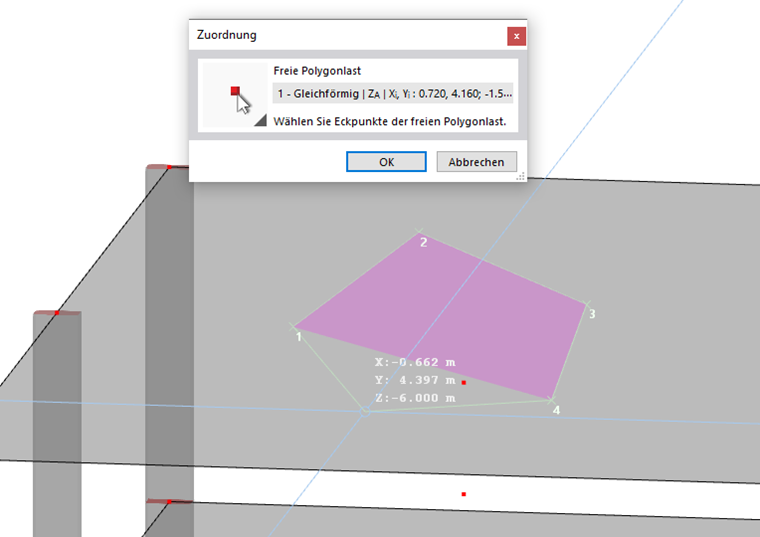

aus einer Exceltabelle importieren. Alternativ legen Sie den Polygonzug über die Schaltfläche
grafisch fest.
Wenn Sie den letzten Punkt ausgewählt haben, beenden Sie den Dialog 'Zuordnung' mit OK. Sie brauchen das Polygon nicht schließen.
Parameter
Geben Sie die 'Lastgröße' der Kraft an.
Bei einer linear veränderlichen Last sind zwei Lastwerte, bei einer linear in X / Y / Z veränderlichen Last drei Lastwerte mit den entsprechenden Punktnummern der Polygonlast einzutragen. Die Punkte können Sie über die Schaltfläche
grafisch festlegen.
Lasteinwirkungsbereich
Die Last wirkt wie oben beschrieben auf die Flächen, die von der Laststelle ausgehend senkrecht zur Projektionsebene geschnitten werden. Wenn Sie im Abschnitt Zugewiesen an Flächen 'Alle(s)' ausgewählt haben, können Sie hier die Wirkung der Last über geometrische Kriterien eingrenzen.
Per Voreinstellung wirkt die Last unbeschränkt im Intervall von -∞ bis +∞. Mit den Eingabefeldern 'Von' und 'Bis' können Sie die Lastwirkung auf bestimmte Bereiche reduzieren.
