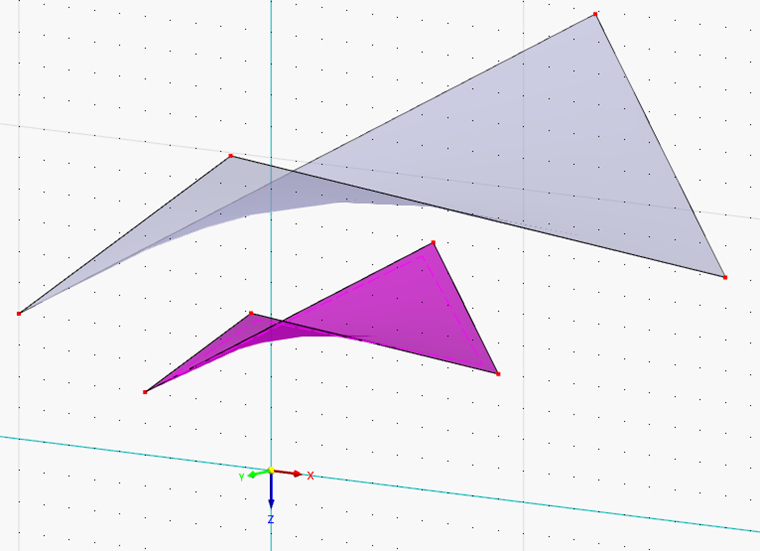

Die Funktion Skalieren im Menü 'Bearbeiten' → 'Manipulation' bietet verschiedene Möglichkeiten, um die Abmessungen der selektierten Objekte gleichmäßig zu ändern. Das folgende Bild zeigt eine Membranfläche und die Kopie, die auf den Ursprung bezogen um den Faktor 2 gestreckt wurde.
Basis
Das Register Basis verwaltet die elementaren Parameter zum Skalieren der Objekte.
Kopieren
Befindet sich im Kontrollfeld 'Kopie erstellen' kein Häkchen, so werden die selektierten Objekte skaliert. Wenn Sie eine oder mehrere Kopien erzeugen wollen, haken Sie das Kontrollfeld an. Geben Sie dann die 'Anzahl Schritte' an, die die Menge an Kopien beschreibt.
Skalierungsparameter
Geben Sie den 'Skalierungsfaktor' k an. Damit legen Sie den Maßstabsfaktor fest, mit dem der Abstand der selektierten Objekte vom Bezugspunkt multipliziert wird (siehe Dialoggrafik).
Legen Sie das 'Koordinatensystem' fest, in dem die Objekte skaliert werden sollen. Sie können ein benutzerdefiniertes Koordinatensystem in der Liste auswählen oder mit der Schaltfläche
neu erstellen.
In der Liste 'Skalieren durch' stehen drei Möglichkeiten zur Auswahl, um die Richtung der Skalierung festzulegen:
- Punkt: Es werden alle Objektkoordinaten (X, Y und Z) auf einen 'Punkt' bezogen skaliert, dessen Koordinaten festzulegen sind.
- Richtung und Punkt: Es wird nur eine Objektkoordinate skaliert. Wählen Sie in der Liste die 'Richtung' aus, deren Koordinaten angepasst werden sollen, und legen den 'Punkt' als Bezugspunkt fest.
- 2 Punkte: Die Skalierungsrichtung liegt beliebig im Raum. Geben Sie die Koordinaten für 'Punkt 1' und 'Punkt 2' an, um die Richtung festzulegen. Mit der Schaltfläche
können Sie die Punkte grafisch bestimmen.
Nummerierung und Optionen
Das Register Nummerierung und Optionen wird nur beim Kopieren angezeigt. Sie können hier die Nummerierung der neuen Objekte beeinflussen und nützliche Einstellungen zum Kopieren treffen. Die Funktionen sind im Kapitel Verschieben und Kopieren beschrieben.
Schrittverknüpfungen
Das Register Schrittverknüpfungen wird angezeigt, wenn im Register Nummerierung und Optionen das Kontrollfeld 'Schrittverknüpfungen' angehakt ist. Die Funktionen sind im Kapitel Verschieben und Kopieren beschrieben.
