Stabsatzrepräsentanten sind Muster für Stabsätze, die identische Eigenschaften im Hinblick auf Material, Querschnitt, Stabtyp und Stablänge sowie Stabsatztyp besitzen. Die Funktion entspricht den im Kapitel Stabrepräsentanten beschriebenen Möglichkeiten für Stäbe.

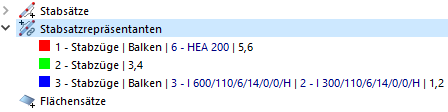

Repräsentanten werden nicht manuell angelegt, sondern von RFEM automatisch aus den Eigenschaften der im Modell vorhandenen Stabsätze erzeugt. Sie sind im Navigator aufgelistet.
Per Voreinstellung erzeugt RFEM jeweils Repräsentanten für folgende Kriterien:
- Stabmaterial
- Stabquerschnitt
- Linientyp
- Stabtyp
- Stablänge
- Stabsatztyp
- Staborientierung
Der Stabsatzrepräsentanten-Assistent bietet die Möglichkeit, die genannten Kriterien zu verfeinern. Dieser Assistent befindet sich im Dialog 'Modell-Basisangaben', Register 'Stabsatzrepräsentanten', den Sie mit der Schaltfläche
oder über das 'Stabsatzrepräsentanten'-Kontextmenü im Navigator aufrufen können (vergleiche Bild
'Stabrepräsentanten'-Kontextmenü
).
Die Eigenschaften eines Repräsentanten können Sie im Dialog 'Stabsatzrepräsentant bearbeiten' überprüfen. Rufen Sie diesen Dialog mit der Kontextmenü-Funktion Bearbeiten auf oder durch Doppelklicken des Navigatoreintrags auf.
Die 'Liste' gibt einen Überblick über alle Repräsentanten des Modells. Im Abschnitt 'Stabsätze' sind die Nummern der Stabsätze angegeben, die gleiche Eigenschaften aufweisen und dem selektierten Repräsentanten zugeordnet sind.
Im Register Basis können Sie die 'Informationen | Analytisch' für den Repräsentanten überprüfen, die die statische Analyse betreffen. Die 'Zusammenfassung' weist unter anderem die Gesamtmasse der Stabsätze aus, die im Repräsentanten erfasst sind.
