Bemaßungen leisten einen wichtigen Beitrag zum Verständnis der Modellierung. Es sind verschiedene Arten von Maßangaben möglich, die Sie benutzerdefiniert anwenden können.
Mit den Funktionen der Schaltfläche
in der CAD-Symbolleiste können Sie Bemaßungen direkt am Modell setzen.

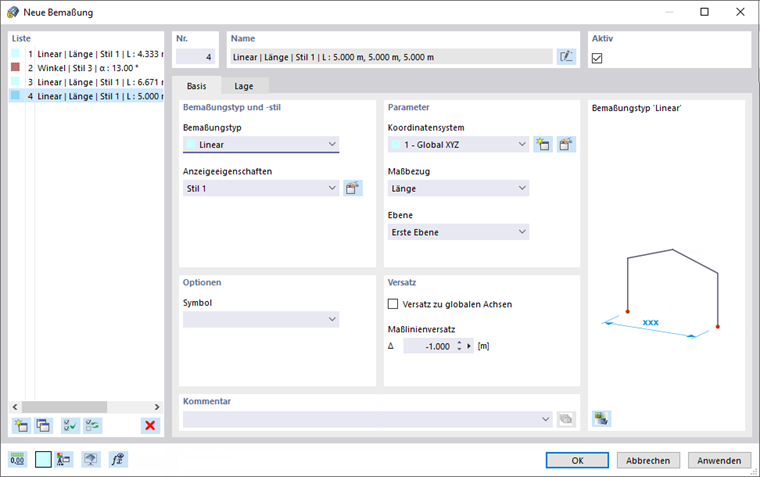

Legen Sie hierzu im kleinen Dialog Neue Bemaßung die Parameter fest. Dann klicken Sie im Arbeitsfenster die maßbestimmenden Objekte an.
Basis
Legen Sie im Register Basis fest, welche Art von Bemaßung vorliegt und wie sie gestaltet werden soll.
Bemaßungstyp und -stil

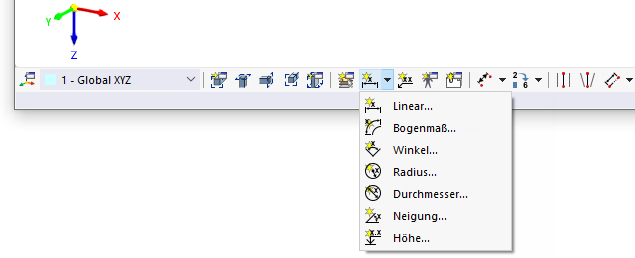

In der Liste stehen verschiedene 'Bemaßungstypen' zur Auswahl. Sie entsprechen den Funktionen der Schaltflächen (siehe Bild Schaltflächen für Bemaßungen).
| Linear | Länge(n) zwischen zwei oder mehreren Knoten |
| Bogenmaß | Länge zwischen den Knoten eines Bogens |
| Winkel | Winkel zwischen drei Knoten oder zwischen zwei Linien |
| Radius | Kreis- oder Bogenradius |
| Durchmesser | Kreis- oder Bogendurchmesser |
| Neigung | Neigungswinkel zwischen einer Linie und einer Ebene |
| Höhe | Höhenkote eines Knotens |
Die 'Anzeigeeigenschaften' steuern, mit welchen Maßsymbolen und Font die Bemaßung dargestellt wird. Sie können den aktuellen 'Stil' über die Schaltfläche
überprüfen: Es erscheint der Dialog 'Anzeigeeigenschaften' mit einer Vorschau der Bemaßung. Dort können Sie bei Bedarf den Stil für die einzelnen Bemaßungstypen anpassen.
Optionen

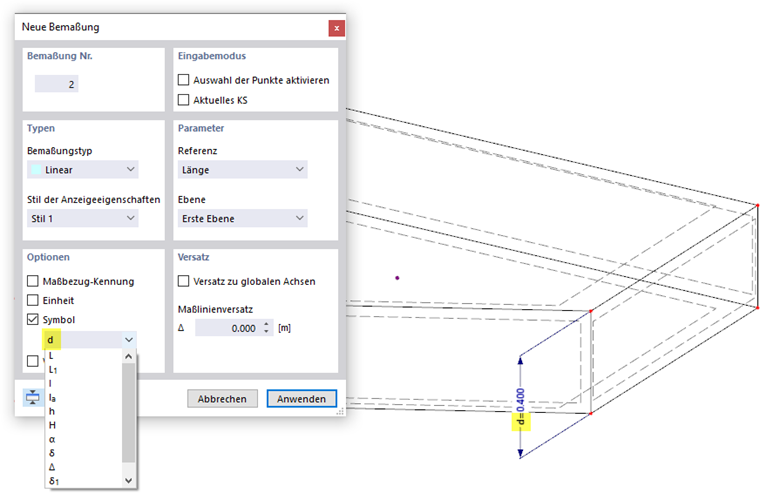

Sie können die Bemaßung mit einem Maßsymbol ergänzen. Geben Sie das 'Symbol' ein oder wählen den passenden Eintrag in der Liste aus.
Parameter
Für Bemaßungen von Längen können Sie in diesem Abschnitt die Bezugsparameter festlegen.
Legen Sie das 'Koordinatensystem' fest, auf das sich die Bemaßung bezieht. Sie können ein benutzerdefiniertes Koordinatensystem in der Liste auswählen oder mit der Schaltfläche
neu erstellen.
Mit dem 'Maßbezug' können Sie steuern, ob sich die Bemaßung auf die wahre Länge zwischen den Definitionspunkten oder die Projektion in eine der globalen Richtung bezieht.
Die 'Ebene' legt fest, wo die Maßlinie angetragen wird. Diese Einstellung bezieht sich auf die Achsen des Koordinatensystems. Wenn Sie zwischen den Listeneinträgen 'Erste Ebene' und 'Zweite Ebene' wechseln, sehen Sie den Effekt in der Dialoggrafik bzw. im Arbeitsfenster.
Versatz

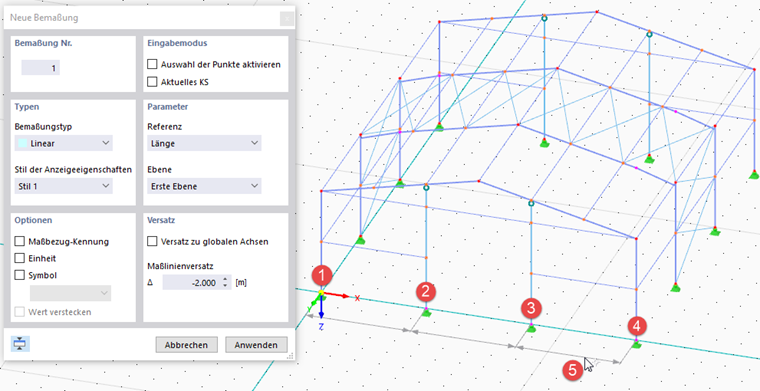

Der 'Maßlinienversatz' Δ beschreibt den Abstand der Maßlinie von den Referenzobjekten. Im Schaltflächen-Dialog können Sie diesen Abstand grafisch festlegen (siehe Schritt (5) im Bild Bemaßung grafisch setzen).
Wenn Sie das Kontrollfeld 'Versatz zu globalen Achsen' aktivieren, können Sie den Abstand der Maßlinie mit globalem Koordinatenbezug definieren.
Lage
Das Register Lage verwaltet die maßbestimmenden Objekte und Parameter.
Bemaßungsbezüge
Die Eingabemöglichkeiten in diesem Abschnitt sind abhängig vom Bemaßungstyp. Bei Längenbemaßungen werden die Bezugsobjekte in einer Tabelle verwaltet: Legen Sie in der Spalte 'Typ' die Art des Bezugsobjekts fest. Geben Sie dann die 'Nummer' des Knotens oder Punkts an. Wenn das Eingabefeld aktiviert ist, können Sie das Bezugsobjekt mit der Schaltfläche
auch grafisch bestimmen. Die Tabelle bietet so die Möglichkeit, die Maßlinie auf andere Knoten zu beziehen, ohne die Bemaßung zu löschen und neu zu definieren.
Bei einer Winkelbemaßung (Typ 'Neigung') können Sie in diesem Abschnitt die maßgebende 'Linie', die 'Richtung' des Winkels sowie die 'Lage' der Bemaßung bezogen auf den Linienanfang oder das Linienende festlegen.
Benutzerdefinierte Textposition
Der Bemaßungstext wird per Voreinstellung mittig angeordnet. Um die 'Vertikale Lage' oder 'Horizontale Lage' anzupassen, aktivieren Sie das entsprechende Kontrollfeld. Sie können dann die geeignete Position in der Liste auswählen.
Anzeige der Bemaßungen

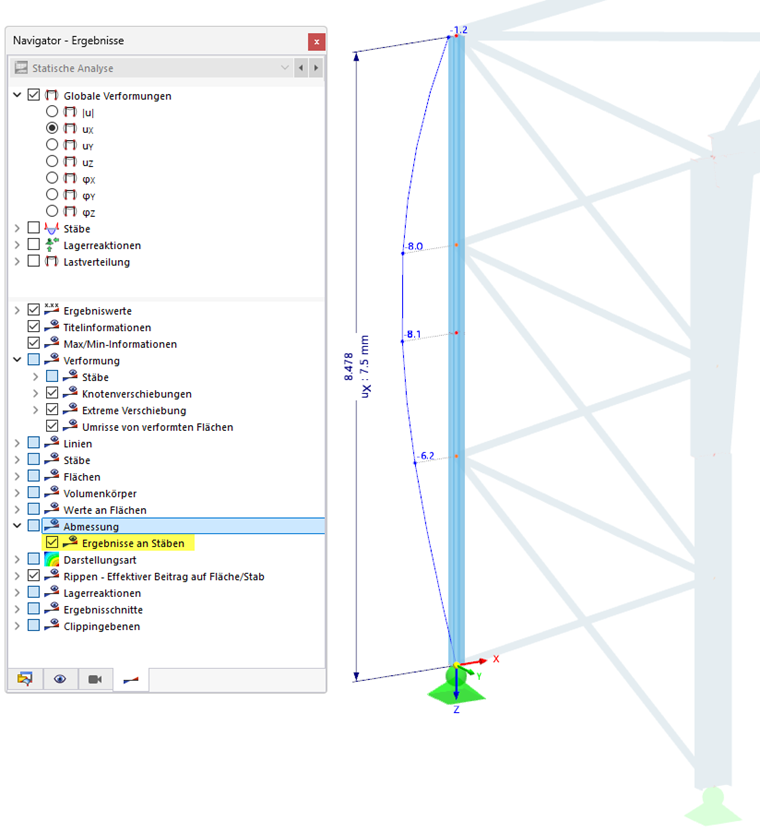

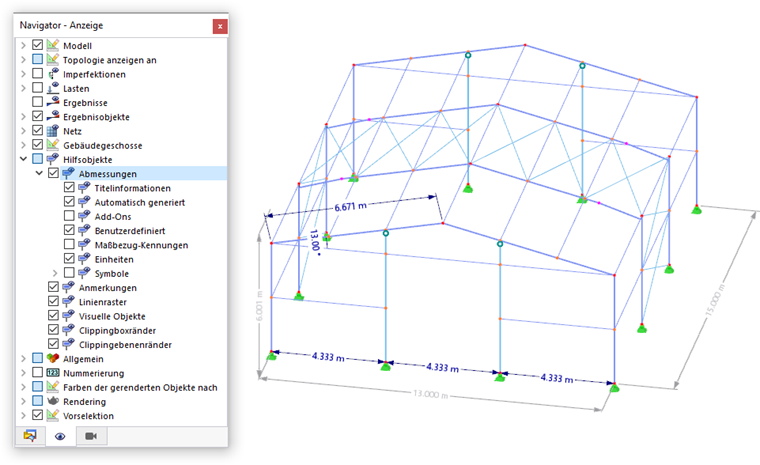

Die Anzeige der Bemaßungen können Sie im 'Navigator - Anzeige' ein- oder ausblenden. In der Kategorie Abmessungen stehen auch Möglichkeiten zur Verfügung, um die Darstellung zu beeinflussen. So können Sie beispielsweise die Anzeige der Einheiten oder der Symbole aktivieren.

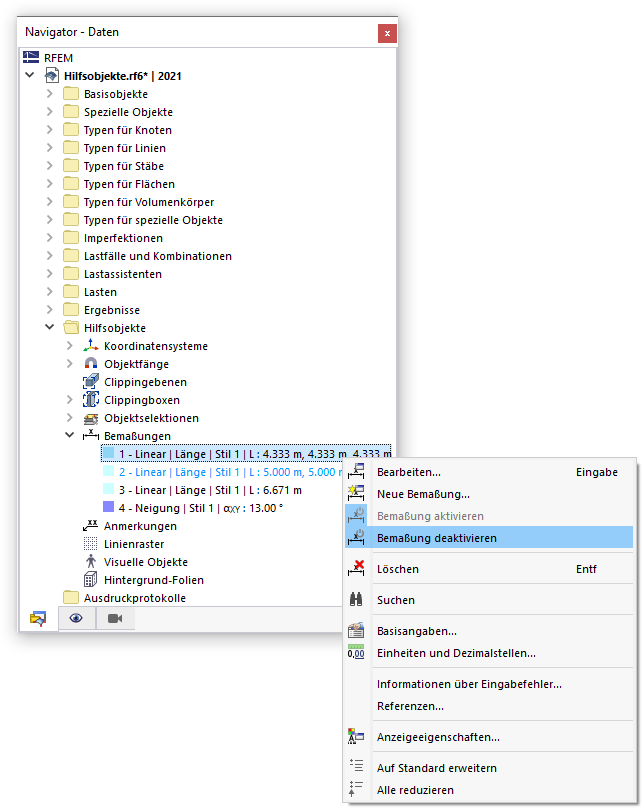

Im 'Navigator - Daten' können Sie die Anzeige der Bemaßungen individuell steuern.
Alternativ verwenden Sie das Kontrollfeld Aktiv im Dialog (siehe Bild Neue Bemaßung).
