Einstellungen und Optionen

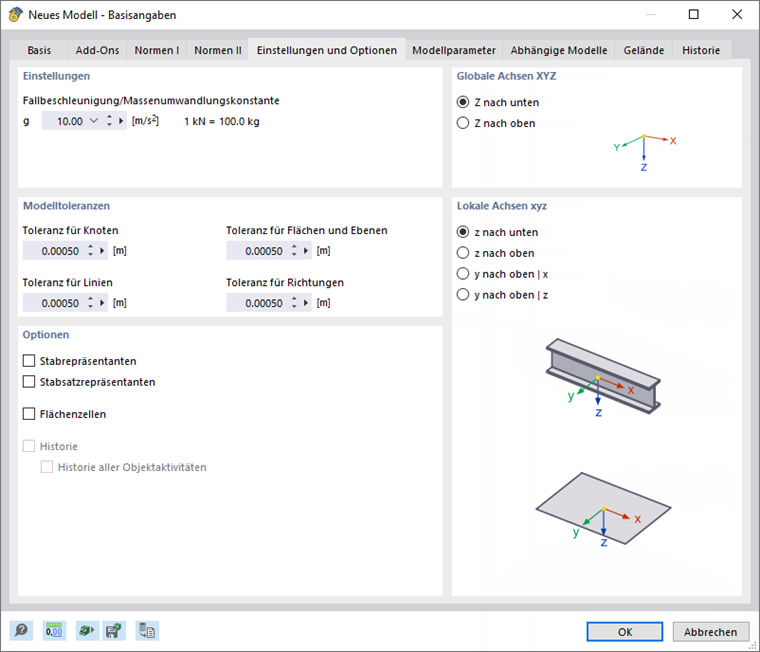

Im Register Einstellungen und Optionen können Sie den Wert der Erdbeschleunigung, die geometrischen Toleranzen der Objekte und die Ausrichtung der Achsen anpassen.

Einstellungen

Dieser Abschnitt verwaltet den Wert der 'Fallbeschleunigung' g. Er wird für die Ermittlung des Eigengewichts der Stäbe und Flächen, die Umwandlung von Massen sowie für dynamische Analysen verwendet. Es ist der Näherungswert von 10.00 m/s2 voreingestellt.

Modelltoleranzen

Beim Modellieren oder Importieren von Daten aus einem CAD-Programm können geringfügige geometrische Differenzen bei den Modellobjekten auftreten. RFEM bereinigt diese Unstimmigkeiten automatisch, wenn bestimmte Abstände unterschritten sind. So werden sehr nahe beieinanderliegende Knoten vereinigt, außerhalb von Ebenen befindliche Linien oder Stäbe in Flächen integriert oder minimal geneigte Linien und Stäbe als vertikal klassifiziert.

Die voreingestellten Toleranzen sind für die meisten Modelle geeignet. Bei kleinen Modellabmessungen kann es erforderlich sein, die Toleranzen entsprechend anzupassen.

Tipp

Die Tooltipps der Felder erläutern, wie sich die Toleranzen auf das Modell auswirken.

Optionen

Die Optionen in diesem Abschnitt steuern, ob im Modell sogenannte "Repräsentanten" für Stäbe und Stabsätze oder "Flächenzellen" zum Einsatz kommen.

Sind die Kontrollfelder für 'Stabrepräsentanten' und 'Stabsatzrepräsentanten' aktiviert, so stehen im Dialog die Zusatzregister Stabrepräsentanten-Assistent und Stabsatzrepräsentanten-Assistent zur Verfügung. Ist das Kontrollfeld 'Flächenzellen' angehakt, erkennt das Programm automatisch geschlossene Teilbereiche von Flächen. Dieser Objekttyp ist im Kapitel Flächenzellen beschrieben.

Globale Achsen XYZ

Dieser Abschnitt regelt die Ausrichtung der globalen Achse Z. In CAD-Anwendungen zeigt die Z-Achse meist nach oben, in Statikprogrammen nach unten. Für die Berechnung spielt dies keine Rolle.

Wenn Z nach oben gerichtet ist, wird bei der Funktion 'Aktives Eigengewicht' im Lastfall (siehe Kapitel Lastfälle ) automatisch der Faktor -1.0 in Z angesetzt.

Lokale Achsen xyz

In den Normen sind die Bezeichnungen der Stabachsen unterschiedlich geregelt. Sie können hier festlegen, wie die Stab-Hauptachsen z oder y und die Flächenachse z ausgerichtet sind, um die lokalen Achsensysteme an die regionalen Konventionen anzupassen.

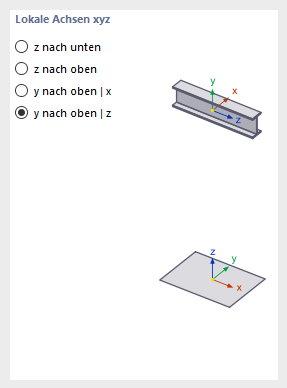

Die Lage der lokalen Stab- und Flächenachsen wird in den Grafiken des Abschnitts veranschaulicht.
