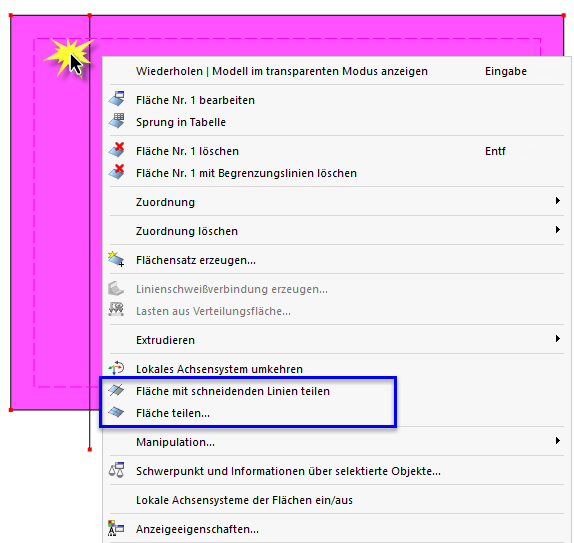

Zum Teilen einer Fläche bietet das Programm zwei Funktionen an, die auf die topologischen Gegebenheiten abgestimmt sind. Klicken Sie die Fläche mit der rechten Maustaste an, um das Kontextmenü aufzurufen.
Fläche mit schneidenden Linien teilen
Mit der Funktion Fläche mit schneidenden Linien teilen können Sie Bereiche der Fläche, die durch Linien abgegrenzt sind, als separate Flächen abbilden. Die Linien müssen dabei in der Flächenebene liegen.
RFEM erzeugt in der Fläche Öffnungen und füllt sie mit neuen Flächen. Dicke und Material werden von der Originalfläche übernommen. Sie können diese Eigenschaften anschließend entsprechend anpassen.

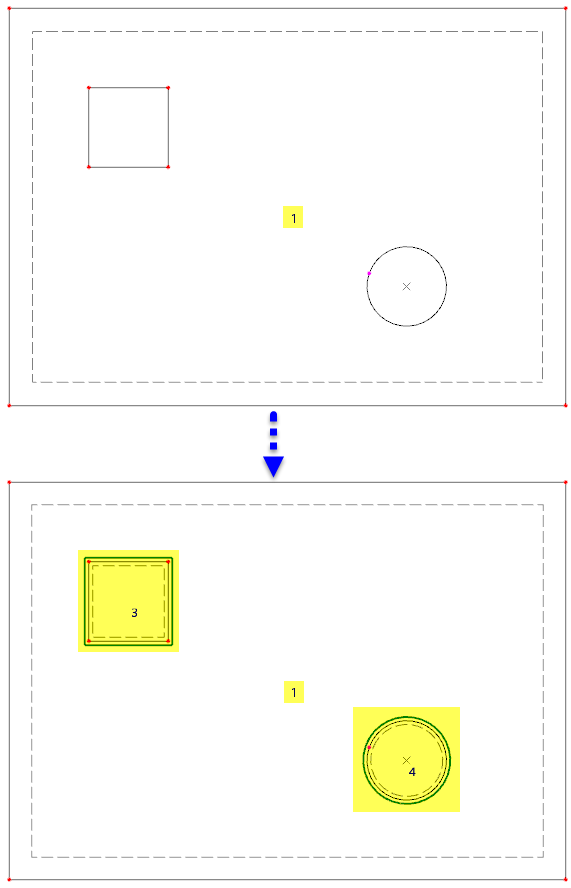

Das folgende Bild zeigt eine Bodenplatte mit zwei integrierten Bereichen, die durch die Teilung als neue Flächen entstehen.
Fläche teilen
Die Funktion Fläche teilen ermöglicht es, eine Fläche in kleinere Flächen zu unterteilen. Diese Option steht nicht nur bei ebenen Flächen, sondern auch bei Quadrangel- und Rotationsflächen sowie Rohren zur Verfügung.
Im Dialog 'Fläche teilen' wird die Vorschau der Teilung dargestellt, die die Parameter verdeutlicht. Wenn Sie die Anzahl der Teilungen für die beiden Randlinienpaare 'Linien A und C' sowie 'Linien B und D' ändern, zeigt die Grafik sofort die neuen Teilflächen an.
Für jede der Teilungslinien kann ein 'Relativer Abstand' festgelegt werden, der auch unregelmäßige Teilungsmuster ermöglicht.
