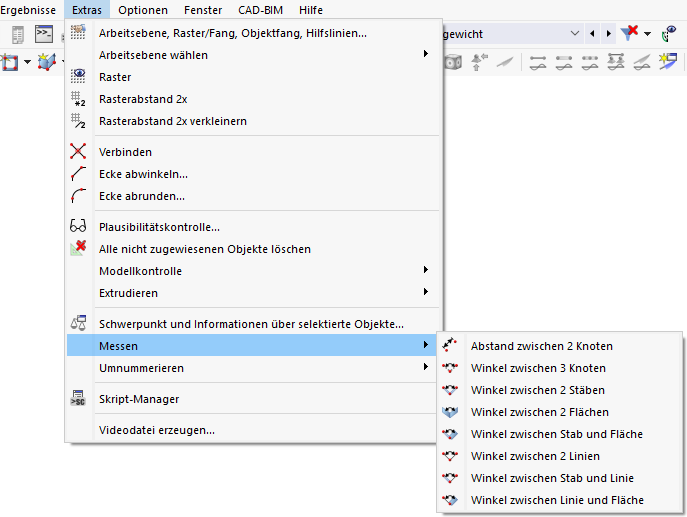

Wenn Sie bei der Eingabe des Modells die Geometrie überprüfen wollen, brauchen Sie keine Bemaßungen setzen. Das Menü Extras bietet verschiedene Funktionen zum Messen von Abständen und Winkeln an.

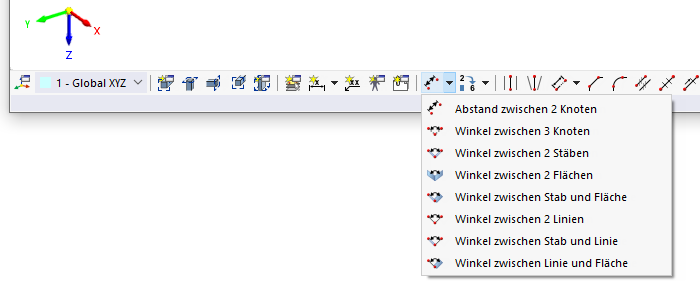

Alternativ verwenden Sie die Listenschaltfläche
in der CAD-Symbolleiste.

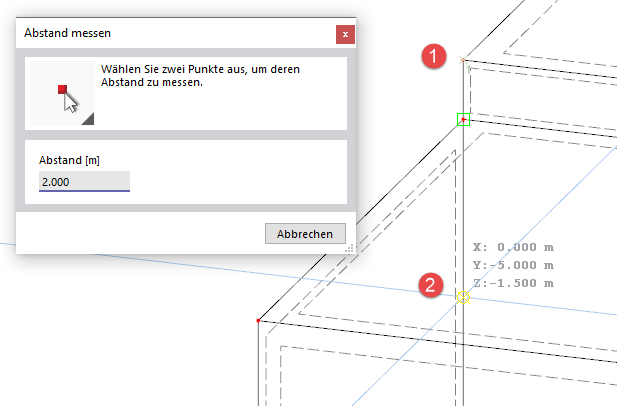

Klicken Sie die maßbestimmenden Objekte nacheinander im Arbeitsfenster an. Ein Dialog gibt Hinweise, in welcher Reihenfolge Sie vorgehen sollen. Dort wird auch der 'Abstand' oder 'Winkel' des Punktes angegeben, der für die aktuelle Cursorposition vorliegt.

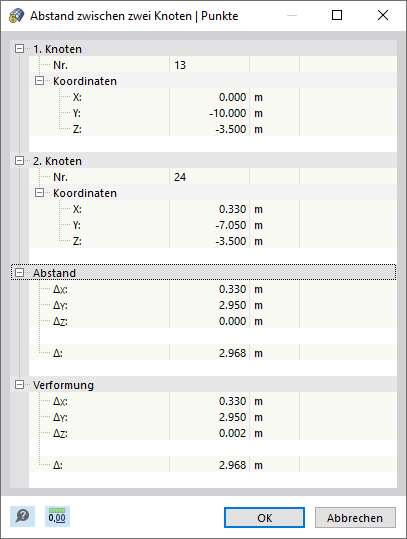

Wenn Sie das letzte Objekt festgelegt haben, erscheint ein Dialog mit den Koordinaten der Referenzpunkte und den Abstands- oder Winkelangaben.
