È possibile visualizzare graficamente i risultati per le linee vincolate, utilizzando la categoria Reazioni vincolari. Se ci sono svincoli lineari , è possibile controllare gli spostamenti generalizzati e le forze nella categoria Svincoli. I risultati numerici dei vincoli esterni delle linee e degli svincoli lineari possono essere trovati nella categoria della tabella Risultati per linea.
.png?mw=760&hash=be729bb2b92f8a8e54b99aedcec474505a11a50f)
forze vincolari

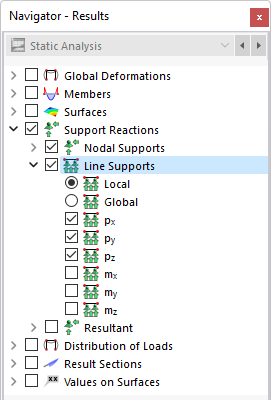

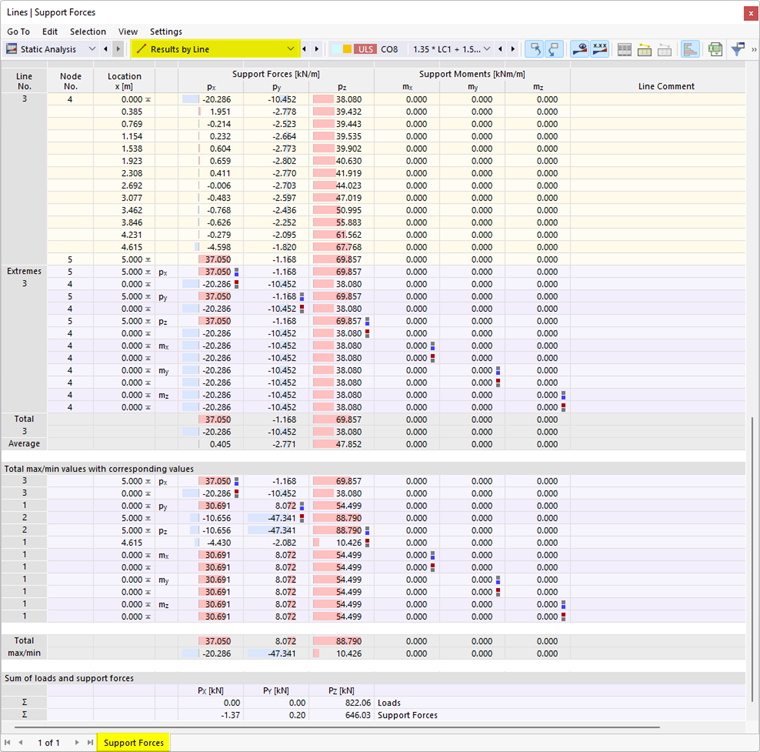

L'immagine Risultati per linea nella tabella mostra la tabella con le forze vincolari delle linee. Le forze vincolari sono designate da 'p', i momenti vincolari da 'm'. Di solito sono correlati al sistema di assi locale delle linee. Nel navigatore, è possibile definire i componenti da visualizzare graficamente.
La tabella elenca le forze vincolari e i momenti ordinate per linee. 'Posizione x' descrive la distanza del nodo EF dall'inizio della linea.
La tabella mostra le forze e i momenti che vengono introdotti nel vincolo esterno della linea. Pertanto, per quanto riguarda i segni, la tabella non mostra le forze di reazione o i momenti da parte del vincolo esterno. I segni derivano dalla direzione degli assi globali. Se l'asse globale Z è diretto verso il basso, il caso di carico del "peso proprio" risulta ad esempio in una forza vincolare globale positiva pZ. Quindi, le forze del vincolo esterno mostrate nella tabella rappresentano i carichi della fondazione.
Le forze vincolari locali sono correlate al sistema di assi locale delle linee; i segni delle forze introdotte risultano quindi dalle direzioni degli assi vincolari locali. È possibile visualizzarli e nasconderli utilizzando il menu di scelta rapida dei vincoli esterni delle linee.
Contrariamente ai risultati nella tabella, i vettori 'Reazioni vincolari' nel grafico rappresentano le forze di reazione e i momenti da parte dei vincoli esterni. I componenti sono visualizzati dalla dimensione e dalla direzione dei vettori. Un momento vincolare positivo agisce in senso orario attorno al rispettivo asse positivo.
Somma dei carichi e delle forze vincolari
Per i casi di carico e le combinazioni di carico, le somme di controllo Σ del carico e delle forze vincolari sono indicate alla fine della tabella. Questo saldo mostrerà una differenza se il modello ha anche vincoli esterni dei nodi, vincoli esterni delle aste o vincoli esterni delle superfici. Queste forze vincolari devono essere considerate anche nel bilancio generale.
Diagrammi dei risultati delle forze vincolari

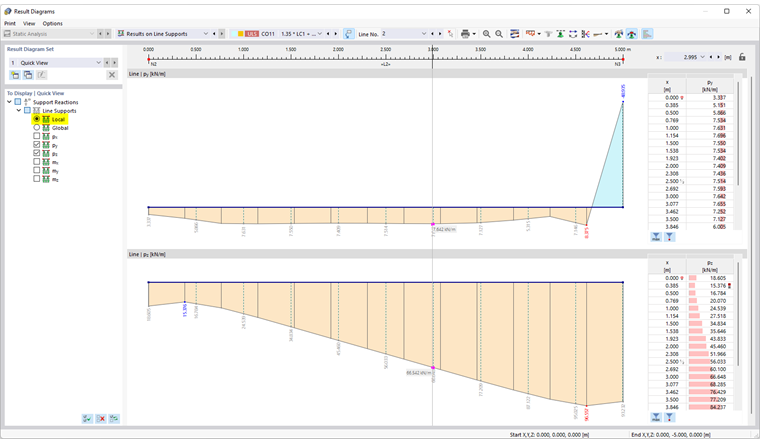

È anche possibile visualizzare le forze vincolari graficamente nella finestra 'Diagramma dei risultati': Seleziona il vincolo esterno della linea. Quindi, fare clic su Diagrammi dei risultati per i vincoli esterni delle linee selezionati nel menu Risultati. È anche possibile fare clic con il pulsante destro del mouse sul vincolo esterno della linea e selezionare Diagrammi dei risultati nel menu di scelta rapida.
.png?mw=760&hash=9a9aadb70b0cd9d19d3e284d8f46725e0008d768)
La finestra 'Diagrammi dei risultati' è descritta nel capitolo Diagrammi dei risultati.
Spostamenti generalizzati dello svincolo lineare

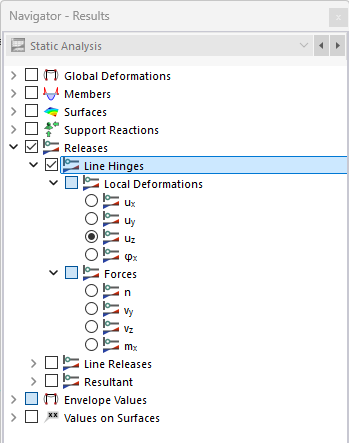

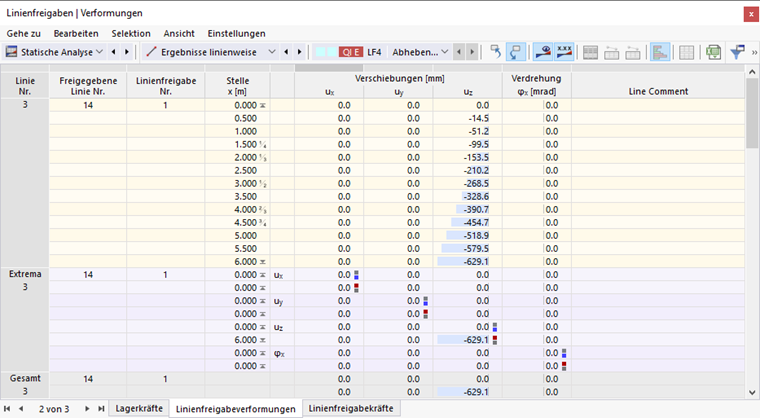

Come descritto nel capitolo Svincoli lineari, nel caso di uno svincolo lineare vengono create copie delle linee originali. Gli spostamenti e le rotazioni di queste copie generate sono mostrati nel grafico e nella tabella.
Gli spostamenti e le rotazioni locali corrispondono alle 'condizioni del tipo di svincolo' dei di svincolo lineare. Hanno il seguente significato:
| ux | Spostamento in direzione dell'asse locale x |
| uy | Spostamento in direzione dell'asse locale y |
| uz | Spostamento in direzione dell'asse locale z |
| φx | Rotazione intorno all'asse locale x |
Forze dello svincolo lineare

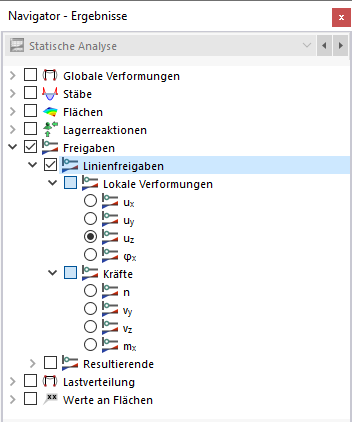

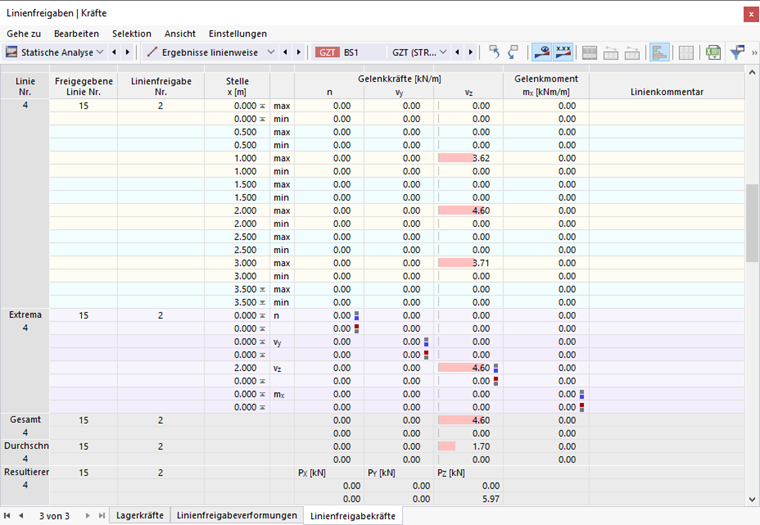

È possibile controllare i risultati grafici selezionando Forze nella categoria 'Svincoli' (vedi immagine Risultati per svincoli lineari). La tabella 'Forze di svincolo delle linee' mostra le forze interne delle linee svincolate, che sono disponibili in ogni punto della mesh EF. I valori sono relativi alla lunghezza e corrispondono alle 'condizioni del tipo di svincolo' dei di svincolo lineare:
| n | Forza longitudinale in direzione dell'asse locale x |
| vy | Forza di taglio in direzione dell'asse locale y |
| vz | Forza di taglio in direzione dell'asse locale z |
| mx | Momento intorno all'asse locale x |
FAQ 004954 spiega come interpretare i segni delle forze di svincolo lineare.

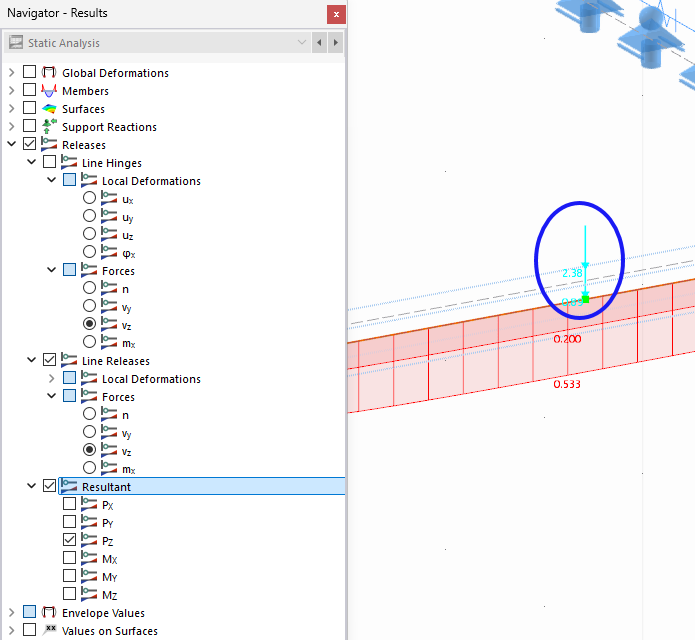

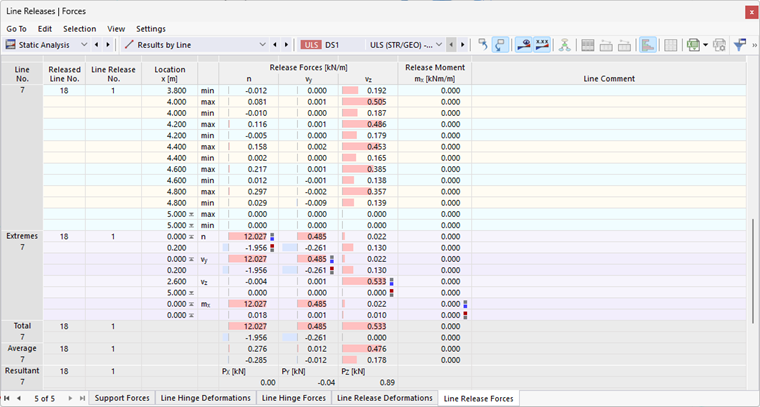

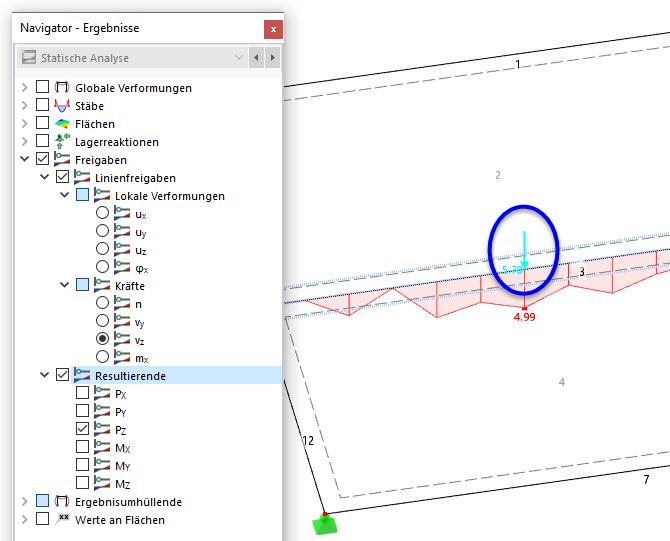

La tabella mostra anche i valori medi e le risultanti PX, PY e PZ (vedi immagine Forze di svincolo lineare nella tabella). Le forze risultanti sono correlate al sistema di coordinate globali. È possibile visualizzare le risultanti graficamente utilizzando la categoria del navigatore Risultanti.
Nell'articolo tecnico Direction and Relation of Section and Release Resultants, puoi trovare ulteriori informazioni sulla valutazione delle risultanti.
