Konstrukcja

Obciążenia ruchome

Generator obciążenia ruchomego ułatwia przykładanie obciążeń ruchomych do powierzchni. Oprócz obciążeń skupionych można użyć modeli obciążeń z kilku obciążeń, które przesuwają się stopniowo w całym modelu. Obciążenia te mogą mieć znaczenie w różnych dziedzinach, na przykład obciążenia od pojazdów w przypadku mostów lub obciążeń dźwigów. Z pozycji obciążenia ruchomego tworzone są oddzielne przypadki obciążeń.

Główne

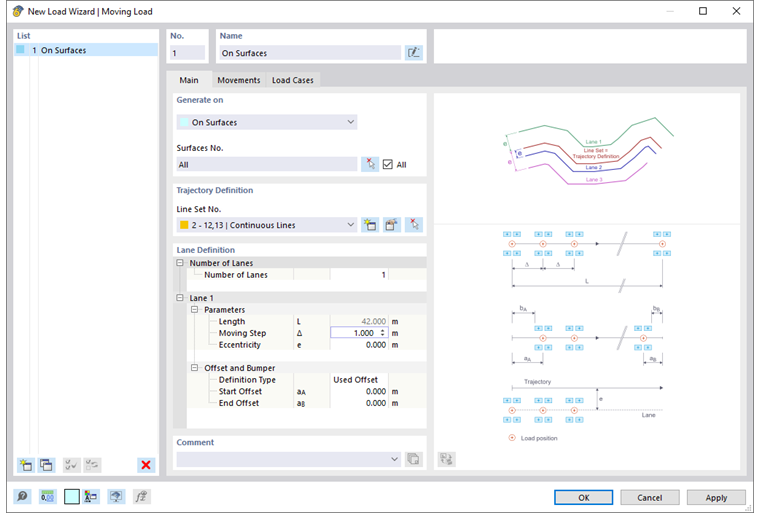

Zakładka Główne umożliwia zarządzanie parametrami geometrii obciążenia ruchomego.

Wygeneruj na

Aktualnie tworzone są obciążenia ruchome 'na powierzchniach'. Jeżeli obciążenie przesuwa się tylko po określonych powierzchniach, należy odznaczyć pole wyboru 'Wszystkie'. Następnie można wprowadzić numery odpowiednich powierzchni lub użyć przycisku Wybierz Indywidualnie , aby zastosować grubość z określonej powierzchni w oknie graficznym.

Definicja trajektorii

W tej sekcji można zdefiniować parametry geometrii obciążeń ruchomych: 'Zbiór linii' określa ścieżkę obciążeń poruszających się po powierzchniach. Ten zbiór linii zawiera jedną lub kilka linii opisujących kierunek ruchu obciążenia. Dlatego dobrze jest, jeśli "linia wiodąca" dla tych obciążeń jest już dostępna w modelu RFEM.

Jeżeli nie został jeszcze zdefiniowany zbiór linii, można go zdefiniować za pomocą przycisku Nowy zbiór linii. Pojawi się okno dialogowe Newr Line Set .

Wskazówka

Kierunek ruchu wynika z orientacji pierwszej linii w linii ciągłej. Można je wyświetlić w 'Nawigatorze - Wyświetlanie' w kategorii Model → Linie → Orientacje linii.

Przycisk Edytuj bieżący zbiór linii można edytować za pomocą przycisku Wybierz Indywidualnie wybierz graficznie inny zbiór linii na modelu.

Informacje

Dla obciążeń ruchomych dozwolone są tylko zbiory linii typu Linie ciągłe, nie ma grup linii.

W przypadku obciążeń równoległych można na przykład rozmieścić zbiór linii w środku, a następnie przeprowadzić pasa ruchu z odpowiednimi mimośrodami.

Definicja pasa ruchu

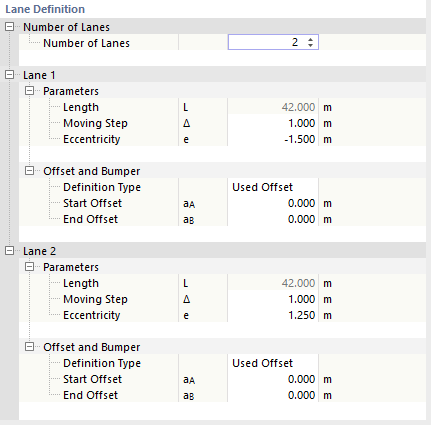

Ta sekcja okna zarządza liczbą równoległych pasów, przyrostem pozycji obciążenia oraz odległościami obciążenia ruchomego od zbioru linii lub od początku i końca linii.

Liczba pasów ruchu

Określ, ile pasów jest dostępnych równolegle do linii ciągłej. Dla każdego dodatkowego pasa ruchu dodawana jest kategoria.

Wskazówka

Jeżeli kilka obciążeń porusza się równolegle, utwórz odpowiednią liczbę pasów. Następnie należy zdefiniować odległość od zbioru linii.

Pas - Parametry

Informacyjnie wyświetlana jest 'Długość' L zbioru linii.

Wprowadź 'przyrost' Δ: Określa on (równe) odległości, na jakie obciążenia przesuwają się po powierzchniach. Im mniejszy krok ruchu, tym więcej przypadków obciążeń zostanie utworzonych.

'Mimośród' e umożliwia rozmieszczenie obciążeń wzdłuż ruchomej linii. W ten sposób można wykorzystać na przykład linie graniczne powierzchni jako odniesienia i nie ma potrzeby definiowania nowych linii. Obciążenia ruchome będą wówczas poruszać się równolegle do linii zbioru linii w odległości bocznej. Stosowane są następujące reguły znakowania: Kierunek ruchu jest określony przez orientację pierwszej linii w zbiorze linii. Dodatni mimośród umieszcza obciążenia na lewo od ruchomej linii, a ujemny na prawo.

Odsunięcie pasa i zderzaki

Generowanie obciążenia rozpoczyna się w węźle początkowym pierwszej linii w zbiorze linii. Kończy się ona w węźle końcowym ostatniej linii. Za pomocą parametrów tej kategorii można przesunąć punkt początkowy i punkt końcowy obciążenia ruchomego. Z listy należy wybrać, czy istnieje 'odsunięcie' czy 'zderzak'.

  • Odsunięcie : Odsunięcie początkowe aA opisuje odległość pierwszej pozycji obciążenia od węzła początkowego zbioru linii, Odsunięcie końcowe aB opisuje odległość ostatniej pozycji obciążenia od końca zgodnie ze szkicem.

Informacje

Dla odsunięcia możliwe są tylko dodatnie odległości. Aby modelować obciążenie wpływające na most, należy zdefiniować model obciążenia z ujemnym położeniem x.

  • Zderzak : Za pomocą zderzaka początkowego bA i zderzaka końcowego bB można zdefiniować wolne od obciążeń obszary na początku i na końcu zbioru linii. Odbojniki są istotne dla belek podsuwnicowych i systemów konstrukcyjnych z bocznymi granicami przekroju. Na przykład modele obciążone z ujemnymi położeniami x będą przesuwane do momentu, gdy nie będą sięgać do bufora początkowego.

Ruchy

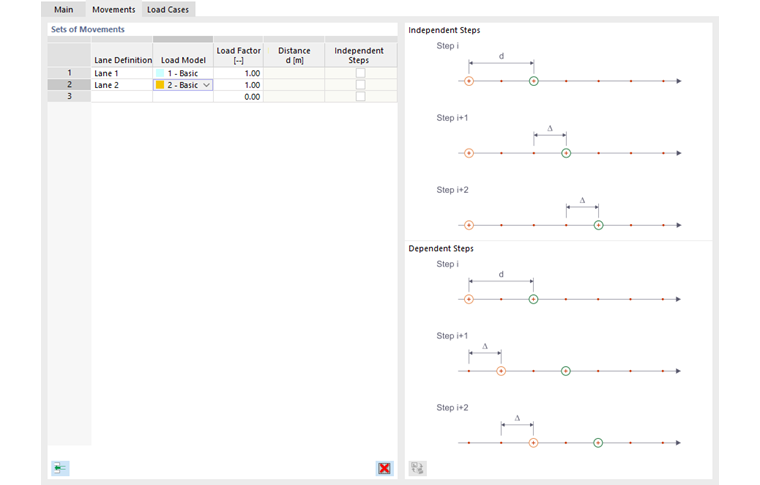

W zakładce Ruchy można przypisać odpowiednie modele obciążeń do pasów ruchu.

Generator obciążeń wykorzystuje tak zwane „zbiory ruchów”. W ten sposób można kontrolować, które zbiory obciążeń poruszają się po jakich pasach.

Definicja pasa ruchu

Należy wybrać z listy jeden z utworzonych przez siebie pasów ruchu i podać parametry w zakładce 'Główne' przy Definiowanie pasów ruchu. Jeżeli obciążenia poruszają się równolegle na kilku pasach, można zdefiniować kolejne pasy w pozostałych wierszach.

model obciążenia

W drugiej kolumnie należy wprowadzić zbiór obciążeń ruchomych poruszających się wzdłuż pasa. Lista umożliwia wybór spośród zbiorów obciążeń zdefiniowanych jako Modele obciążeń.

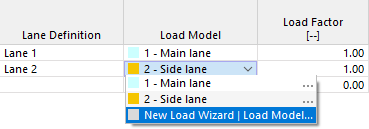

Aby edytować model obciążenia, należy wybrać opcję '...' i wpis 'Nowy generator obciążeń | Model obciążenia' może utworzyć nową kombinację obciążeń.

Współczynnik obciążenia

Wpływ poszczególnych modeli obciążeń można skalować za pomocą współczynników.

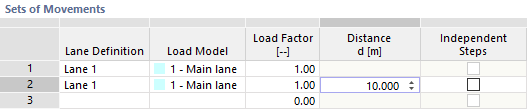

Odległość od poprzedniego obciążenia

Ta kolumna jest dostępna w przypadku ponownego wyboru pasa do przypisania obciążenia. Pozwala to na zastosowanie kombinacji obciążeń z przesunięciem do tego samego zbioru linii; na przykład wtedy, gdy modele obciążeń z tandemowymi osiami przesuwają się sukcesywnie po powierzchni.

Odległość obciążenia od punktu stałego poprzedniej pozycji obciążenia należy podać jako wartość dodatnią.

Niezależnie od poprzedniego obciążenia

Ponadto kolumna ta jest dostępna tylko w przypadku, gdy jeden pas występuje kilka razy (patrz ilustracja powyżej). Pole wyboru domyślnie nie jest zaznaczone. W ten sposób drugi model obciążenia przesuwa się synchronicznie z pierwszym po pasie.

Jeżeli ta opcja jest aktywna, obydwa zbiory obciążeń przesuwają się niezależnie po powierzchniach - indywidualnie oraz razem. W przypadku kombinacji odległość zdefiniowana w poprzedniej kolumnie jest traktowana jako minimalna odległość między pozycjami obciążenia. Może tu wystąpić wiele przypadków obciążeń.

Przypadki obciążeń i kombinacje

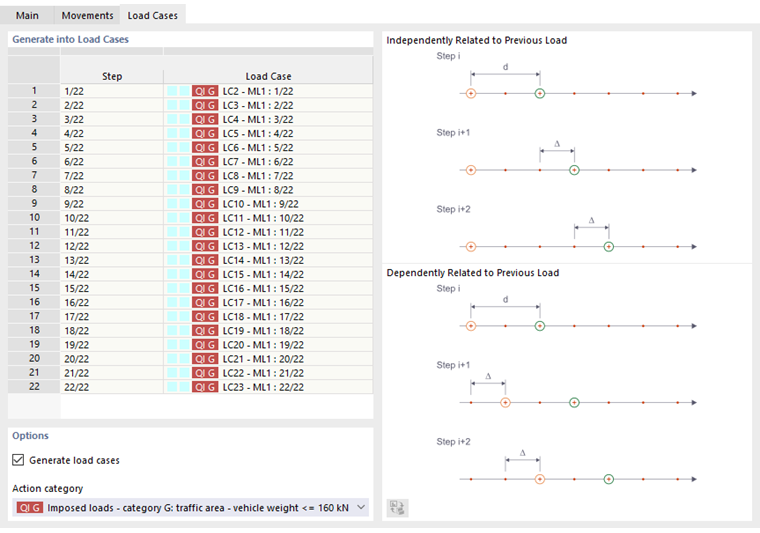

W zakładce Przypadki obciążeń wyszczególnione są Kroki obciążeń , które wynikają z geometrii i parametrów obciążenia.

Generuj do przypadków obciążenia

W kolumnie 'Krok' wyświetlana jest informacja o ilości pozycji obciążenia. Dla każdego kroku tworzony jest przypadek obciążenia z opisem ML ( Obciążenie ruchome ) i przypisanym krokiem obciążenia. Podczas generowania wykorzystywane są numery kolejnych przypadków wolnego obciążenia lub zostają wypełnione luki w numeracji.

Opcje

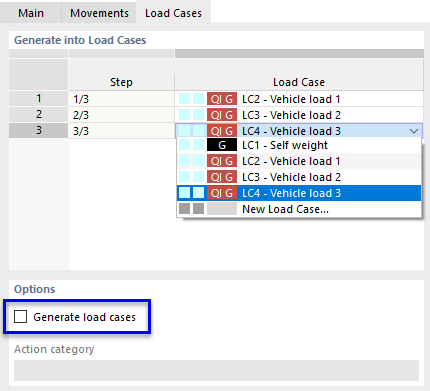

Pole wyboru 'Generować przypadki obciążeń' jest domyślnie zaznaczone. Dzięki temu przypadki obciążeń są tworzone automatycznie. W przypadku odznaczenia tego pola wyboru przypadki obciążeń zostaną usunięte. Następnie można indywidualnie przydzielić pozycje obciążeń do określonych przypadków obciążeń. Opcja 'Nowy przypadek obciążenia' umożliwia tworzenie nowych przypadków obciążeń.

jest tym odpowiednim spośród wygenerowanych przypadków obciążeń action category przypisana do niego. Określa częściowe współczynniki bezpieczeństwa i współczynniki kombinacji, które są stosowane podczas nakładania przypadków obciążeń.

Ważne

Aby obciążenia nie oddziaływały jednocześnie w kombinacjach, należy wybrać typ oddziaływania dla tej kategorii w oknie dialogowym 'Przypadki obciążeń', #tab #, po zamknięciu kreatora.extbookmarkmanual|typ-oddziaływania|Oddziaływania#na alternatywę.

Kliknięcie przycisku OK powoduje przeniesienie wygenerowanych przypadków obciążeń do programu RFEM i zamknięcie generatora obciążeń.
