Konstrukcja

Przecięcia

Jeżeli powierzchnie przecinają się, a w punktach styku są przenoszone siły wewnętrzne, należy utworzyć przecięcie. Zapobiega to powstawaniu niezależnych, niepołączonych podukładów.

Informacje

Po każdej modyfikacji modelu program RFEM musi ponownie obliczyć przecięcie. W przypadku złożonych modeli konstrukcji wiąże się to z czasochłonną aktualizacją prezentacji graficznej.

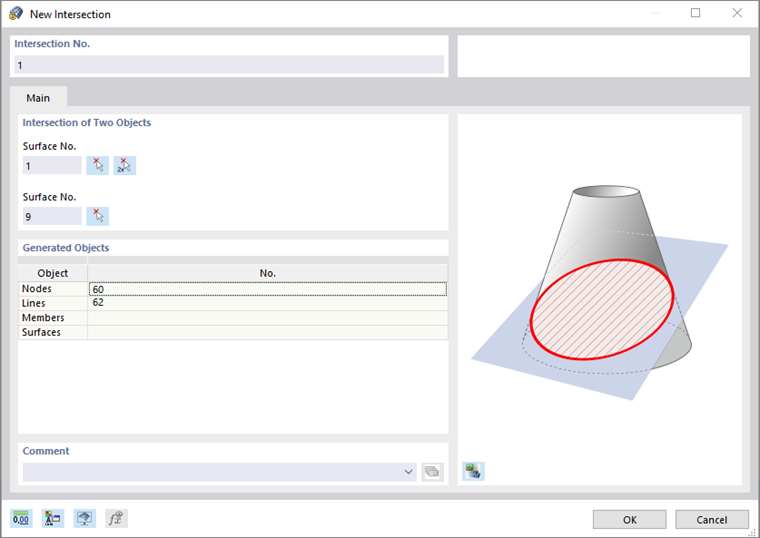

Przecięcie dwóch obiektów

W odpowiednich polach należy prowadzić numery dwóch przecinających się powierzchni. Powierzchnie można zdefiniować również graficznie za pomocą przycisku Wybór dwóch .

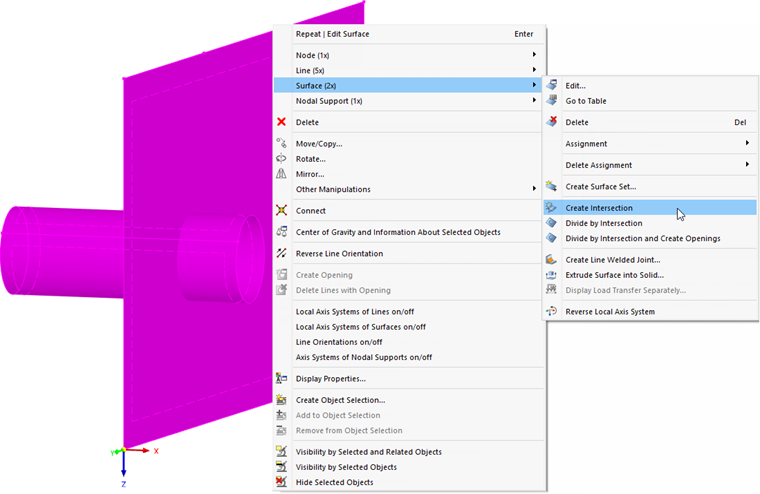

Przecięcia (ewentualnie również więcej niż dwóch powierzchni) można w szybki sposób tworzyć graficznie: W tym celu należy zaznaczyć żądane powierzchnie poprzez narysowanie nad nimi wskaźnikiem okna lub przy użyciu funkcji wielokrotnego wyboru poprzez wciśnięcie i przytrzymanie klawisza Ctrl. Następnie należy użyć funkcji PowierzchniaUtwórz przecięcie w menu kontekstowym selekcji.

Informacje

Za pomocą funkcji menu kontekstowego 'Podziel za pomocą przecięcia' i 'Podziel za pomocą przecięcia i utwórz otwory' można podzielić początkowe powierzchnie na liniach cięcia i zamodelować powierzchnię cięcia jako otwór. W ten sposób powstają nowe powierzchnie, które można edytować lub usuwać jako niezależne obiekty.

Wygenerowane obiekty

Podczas tworzenia przecięcia tworzone są nowe węzły, linie oraz ewentualnie pręty i powierzchnie wspólne dla obu powierzchni.

Linie przecięcia są oznaczone w tabeli 'Linie' symbolem kłódki. Kłódka wskazuje, że linie te są liniami wygenerowanymi. Dla tych linii dostępne jest również okno dialogowe 'Edytuj linię', w którym można przypisać im właściwości pręta lub podpory.
