杆件偏心

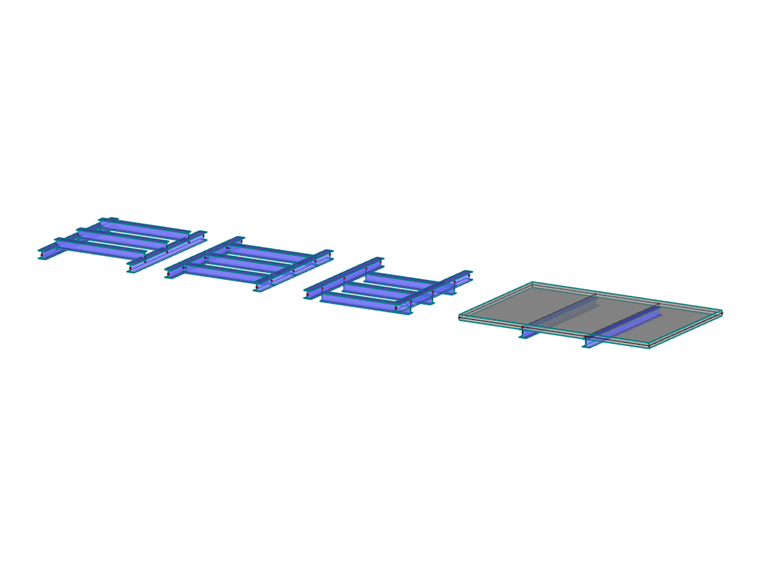

在 RFEM 中杆件两端节点之间的距离就是杆件的长度。 用户可以使用【杆件偏心】来更好的进行实际工程的模拟，例如混凝土楼板和混凝土梁是构件顶端平齐、梁柱连接时梁端弯矩和柱端弯矩的换算。 创建"杆件偏心"后，用户可以在局部坐标系下的刚度矩阵中查看转换后的刚度矩阵。 对于具有大截面柱的框架结构，可以减小横梁的设计弯矩。 通过局部单元刚度矩阵中的自由度变换来考虑杆件偏心。

'新建杆件偏心'对话框

偏心类型

用户可以在该下拉菜单中选择定义杆件偏心的方式。

选择偏心类型并定义绝对坐标

绝对纵坐标

当用户选择偏心类型为“绝对”或“相对和绝对”时，用户可以再对话框该部分指定在相应坐标系下的偏心距。(见图 image022597 选择偏心类型)。 参照系可以选择局部坐标系 xyz、全局坐标系 XYZ 或用户自定义坐标系 UVW。

截面对齐

用户可以在对话框该部分中选择杆件在截面上的偏心位置。 程序会根据用户选择的偏心位置移动杆件截面。

例如，如果选择图[[#image022596 新建杆件偏心]中所示的中间顶点，那么横梁顶部将会与柱子的顶部齐平连接。

选项

横向偏移

横向偏移指的是杆件相对于另一个平行的杆件或面进行偏移。 勾选该功能后，用户可以在对话框的横向偏移部分定义具体参数。

从相邻杆件轴向偏移

该功能适用于将梁柱连接的梁端偏移至柱端。 该功能适用于将梁柱连接的梁端偏移至柱端。 程序会根据柱的截面自动确定偏移值，在对话框右侧同步显示这种偏移的示意图。

杆端铰位置(如果设置铰)

如果用户为杆件设置了杆端铰，可以使用该功能来对杆端铰施加一个偏移。 当对杆件施加偏心后，通过勾选该功能可以使杆端铰移动到偏心点。 如果勾选该复选框，那么铰将直接位于节点上。

横向偏移

用户可以在对话框该部分指定杆件相对于哪个对象进行偏移。 用户可以直接输入参照对象的编号或使用 按钮以图形交互的方式选择。

指定“轴偏移”： 用户可以在该部分指定使用杆件截面上的哪个点来计算横向偏移的距离。
