Un solide de contact vous permet de contrôler les forces qui sont transférées entre des surfaces parallèles et la manière dont cela se produit.
Type de contact

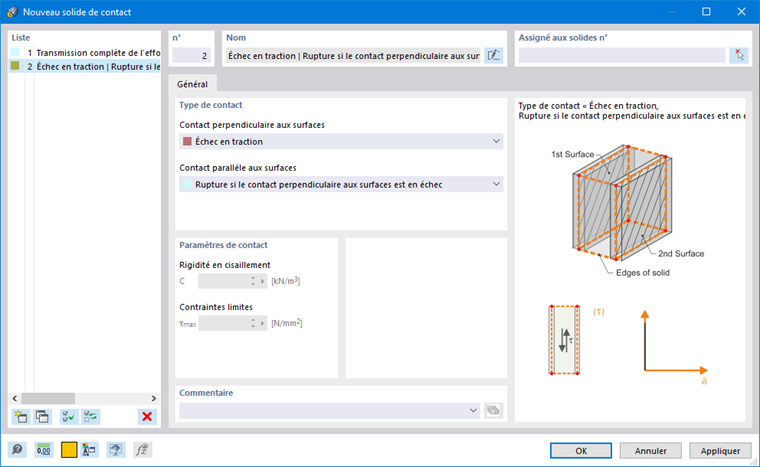

Dans cette section de la boîte de dialogue, vous pouvez définir les forces qui sont transférées entre les solides.
Les options suivantes peuvent être sélectionnées dans la liste « Contact perpendiculaire aux surfaces » :
- Transmission complète de l'effort
- Échec en traction
- Échec en compression
Ainsi, vous pouvez contrôler qu'une platine d'about ne transfère que les efforts de compression et que les efforts de traction sont absorbés par des éléments de barre, par exemple.
Les critères d'échec pour la compression ou la traction sont considérés dans le calcul via les déformations des nœuds du maillage EF du solide.

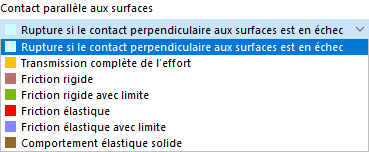

Le « Contact parallèle aux surfaces » peut être défini indépendamment des propriétés de contact qui agissent perpendiculairement aux deux surfaces de contact. Les options suivantes peuvent être sélectionnées dans la liste :
Les critères de contact ont la signification suivante :
| Contact | Diagramme | Description |
|---|---|---|
| Rupture si le contact perpendiculaire aux surfaces est en échec | Si le solide de contact en traction ou en compression est en échec, aucun effort tranchant ne peut être transmis. | |
| Transmission complète de l'effort | Tous les efforts tranchants sont transmis. | |
| Friction rigide | La friction rigide est immédiatement efficace. La contrainte de cisaillement dépend de la contrainte normale. Le « Coefficient de friction » μ doit être spécifié. | |
| Friction rigide avec limite | Dès que la « Contrainte limite » τmax est atteinte, la contrainte n'est plus augmentée en augmentant la déformation, mais reste constante. | |
| Friction élastique | La friction présente un comportement élastique dans lequel l'effort tranchant augmente proportionnellement à la déformation. Il n'y a pas de limite à la déformation. La « Rigidité en cisaillement » C (force requise pour déplacer une surface de 1 m2 sur 1 m) et le « Coefficient de friction » μ doivent être entrés comme paramètres. | |
| Friction élastique avec limite | L'effort tranchant augmente proportionnellement à la déformation jusqu'à ce que la contrainte de cisaillement admissible soit atteinte. Il reste ensuite constant. La « Rigidité en cisaillement » C et la « Contrainte limite » τmax doivent être entrées comme paramètres. | |
| Comportement élastique solide | Les propriétés du transfert élastique du cisaillement peuvent être décrites par le paramètre « Rigidité en cisaillement » C. |
Paramètres de contact
Dans cette section de la boîte de dialogue, entrez les paramètres requis pour le transfert des forces de contact parallèles aux surfaces. Les paramètres de contact sont expliqués dans le tableau ci-dessus.
