Ajustement de la couleur et de l'affichage des objets

Vous pouvez modifier rapidement l'affichage d'un objet à l'aide de son menu contextuel : cliquez-droit sur le symbole modèle, charge ou résultat. Utilisez les Propriétés d'affichage pour ouvrir la boîte de dialogue affichant les paramètres d'affichage de l'objet (voir la boîte de dialogue Propriétés d'affichage).

Menu contextuel de l'appui nodal

La boîte de dialogue « Propriétés d'affichage » peut également être ouverte dans le menu Options.

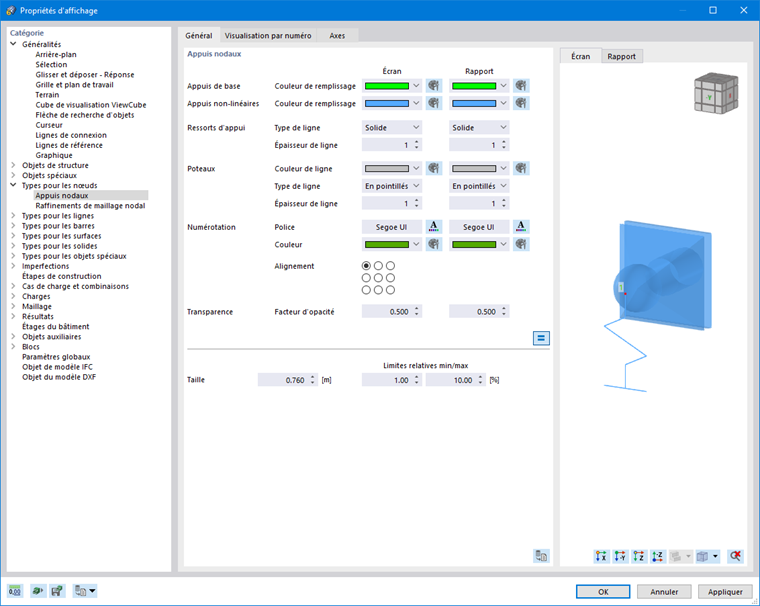

Propriétés d'affichage pour l'appui nodal

Les paramètres sont gérés séparément pour l'affichage sur l'« écran » et dans le « rapport d'impression ». Ainsi, il est possible de définir des ajustements séparément pour le graphique du moniteur (par exemple, la taille des symboles d'appui sur fond noir) et pour l'impression. Le bouton vous avez la possibilité de synchroniser les propriétés d'affichage de l'écran et du rapport.

Le navigateur « Catégorie » affiche tous les objets graphiques dans une arborescence. Pour modifier les propriétés d'affichage d'un symbole, sélectionnez l'entrée correspondante dans l'arborescence. Vous pouvez ensuite ajuster les paramètres d'affichage spécifiques à l'objet dans la section principale de la boîte de dialogue : couleur, affichage des lignes, taille dans la fenêtre de travail, type et disposition de la numérotation, police, taille du vecteur de charge, etc.

Les paramètres par défaut sont l'arrière-plan noir. Si vous sélectionnez une couleur d'arrière-plan claire, vous devez ajuster les objets aux normes d'éclairage en conséquence.

Astuce

Utilisez le bouton de la liste#iimage

Régulation continue de la taille du vecteur

">GUI-settingsimage020122@

Définition de la configuration

Après avoir cliqué sur OK, la boîte de dialogue « Sélectionner le fichier » apparaît. Définissez l'emplacement de stockage et entrez un nom de fichier. En cliquant sur Enregistrer, le fichier de configuration est créé au format *.rf6.gui.

Pour importer la configuration sur un autre ordinateur, ouvrez le menu Options et cliquez sur l'entrée Importer les paramètres de l'interface graphique. Dans la boîte de dialogue « Sélectionner le fichier », définissez le fichier de configuration et cliquez sur Ouvrir.

Importation du fichier de configuration

Dans la boîte de dialogue « Importer les paramètres de l'interface graphique », précisez les paramètres que vous souhaitez importer (voir l'image Définition de la configuration). Cliquez sur OK pour appliquer les paramètres.
