Ressorts de barre

Un ressort de barre décrit la rigidité de ressort et l'aire efficace d'une barre dans la direction longitudinale de la barre. Cela vous permet de représenter les spécifications de rigidité pour les relations déplacements-efforts dans le modèle.

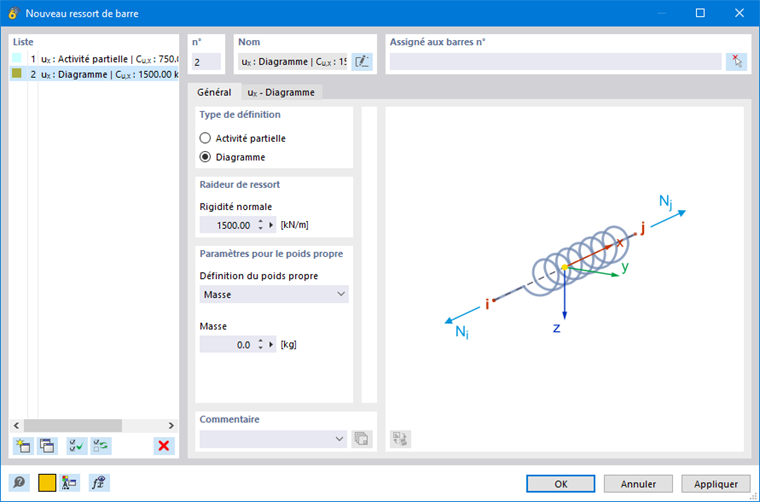

Boîte de dialogue « Nouveau ressort de barre »

Général

L'onglet Général permet, entre autres, de spécifier le type de définition. Cela affecte le concept du deuxième onglet.

Type de définition

Sélectionnez l'option « Activité partielle » pour définir un ressort agissant sur une zone définie avec une rigidité constante. Vous pouvez définir les paramètres dans l'onglet u_x - Activité partielle.

L'option « Diagramme » vous permet de décrire les rigidités de ressort individuellement dans un diagramme de déplacement-effort. Vous pouvez entrer les spécifications correspondantes dans l'onglet u_x - Diagramme.

Raideur de ressort

La raideur de ressort décrit la rigidité de la barre dans sa direction longitudinale x selon la relation générale :

Ainsi, la rigidité est définie directement pour une barre à ressort et non déterminée à partir du module d'élasticité et de la section de barre.

Paramètres pour le poids propre

La liste propose trois options pour définir le poids propre du ressort :

• Masse : Entrez la masse de la barre à ressort complète.
• Masse/longueur : Entrez la masse relative à la longueur.
• Poids spécifique : Entrez le poids spécifique et l'aire de la section.

u_X - Activité partielle

Si vous avez sélectionné le type de définition « Activité partielle », vous pouvez décrire les propriétés de ressort en détail dans cet onglet. Dans ce cas, il est également possible d'attribuer des paramètres non linéaires. Vos spécifications sont affichées de manière dynamique dans le diagramme à droite.

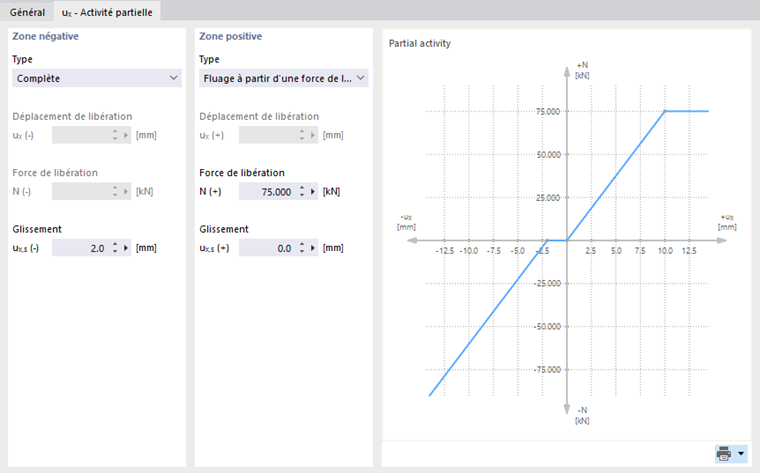

Activité partielle d'un ressort de barre

Définissez l'effet du ressort pour la « Zone négative » ainsi que pour la « Zone positive ». Différents critères pour l'efficacité du ressort sont disponibles dans la liste « Type ».

• Complète : Le déplacement u_x est possible dans son intégralité.
• Encastré à partir du déplacement de la libération u_x : le ressort n'est efficace que jusqu'à un certain déplacement. Si la limite est dépassée, un assemblage encastré devient efficace et le ressort correspond à une barre rigide (« arrêt »).
• Échec à partir de la force de libération N : le ressort n'est efficace que jusqu'à un certain degré de force. Si la limite est dépassée, le ressort est rompu.
• Fluage à partir d'une force de libération N : le ressort n'est efficace que jusqu'à un certain degré de force. Si la limite est dépassée, seul le déplacement u_x augmente, et non la force N.

Tous les types de ressort peuvent être combinés avec un « Glissement » u_x,s. Cela vous permet de représenter une propriété d'un ressort qui ne devrait agir qu'après un certain déplacement.

u_x - Diagramme

Pour le type de définition « Diagramme », vous pouvez décrire les propriétés de ressort en détail dans cet onglet. Vos spécifications sont ici aussi affichées de manière dynamique dans le diagramme à droite.

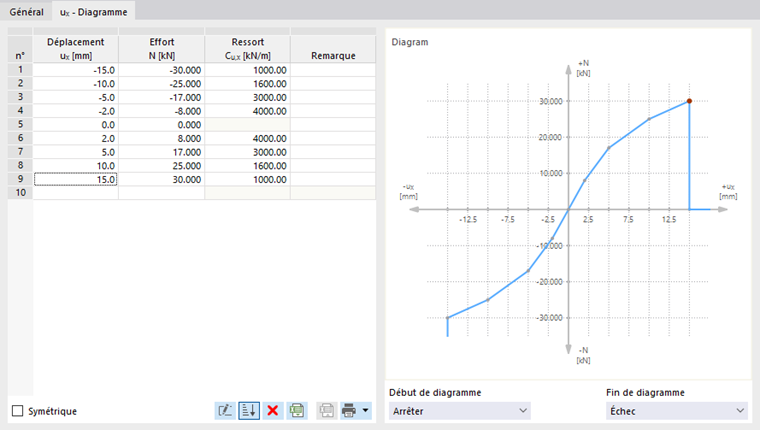

Diagramme d'un ressort de barre

Dans la colonne « Déplacement », déterminez le nombre de points de définition pour le diagramme de travail en entrant les valeurs correspondantes. Dans la colonne « Force », assignez les efforts de ressort aux coordonnées x de déplacement. La raideur de ressort C_u,x est déterminée et entrée automatiquement à partir de ces valeurs.

Les critères suivants sont disponibles pour le « Début du diagramme » et la « Fin du diagramme » :

• Échec : le ressort n'est efficace que jusqu'à une certaine force ou un certain déplacement. Si la limite est dépassée, le ressort est rompu.
• Plastification : le ressort n'est efficace que jusqu'à un certain degré de force. Si la limite est dépassée, seul le déplacement u_x augmente, et non la force N.
• Continu : au-delà de la plage de définition, la raideur du ressort du dernier pas est appliquée.
• Arrêter : le ressort n'est efficace que jusqu'à un certain déplacement. Si la limite est dépassée, un assemblage encastré devient efficace et le ressort correspond à une barre rigide.
