Sélectionnez les objets du modèle, de charge ou les objets repères que vous souhaitez faire tourner. Cliquez ensuite sur le bouton
(voir l'image
Outils de modélisation
). Dans la boîte de dialogue « Tourner », indiquez si les objets doivent être copiés lors de la rotation et définissez les paramètres.
Général
L'onglet Général gère les paramètres de base pour la rotation d'objets.
Copier
Si la case « Créer une copie » n'est pas cochée, les objets sélectionnés seront tournés. Si vous souhaitez créer une ou plusieurs copies, cochez la case. Entrez ensuite le « Nombre de copies ».
Paramètres de rotation
Entrez l'« Angle de rotation » Φ. L'angle est lié à un système de coordonnées orienté dans le sens des aiguilles d'une montre. Lorsque vous créez plusieurs copies, la case « Total » contrôle si l'angle est appliqué entre les copies individuelles ou entre l'original et la dernière copie.
Définissez le « Système de coordonnées » dans lequel les objets doivent pivoter. Vous pouvez sélectionner un Système de coordonnées défini par l'utilisateur dans la liste ou en créer un nouveau à l'aide du bouton
.
La liste « Axe de rotation via » propose deux options pour définir l'axe de rotation :
- Point et axe parallèle : l'axe de rotation est parallèle à un axe du système de coordonnées spécifié. Sélectionnez l'« Axe » dans la liste et insérez le « Point P » situé sur l'axe de rotation.
- 2 points : l'axe se trouve n'importe où dans l'espace. Entrez les coordonnées du « Point P1 » et du « Point P2 » pour définir l'axe de rotation. Utilisez le bouton
pour définir les points graphiquement.

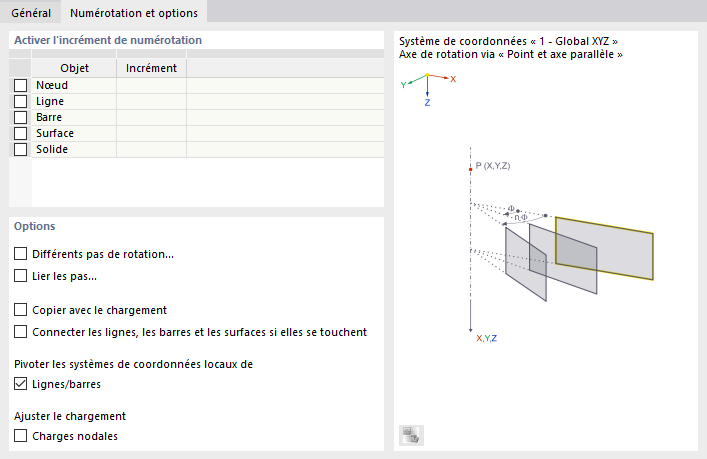

Numérotation et options
L'onglet Numérotation et options s'affiche uniquement lors de la copie. Vous pouvez ici influencer la numérotation des nouveaux objets et définir les paramètres utiles pour la copie.
Les fonctionnalités de cet onglet sont décrites dans le chapitre Déplacer et copier . De plus, deux cases à cocher affectent spécifiquement la rotation.
La case « Pivoter les systèmes de coordonnées locaux des lignes/barres » est principalement utile pour la rotation des lignes verticales et des barres. Ce paramètre contrôle si les axes sont également pivotés ou réalignés, en tenant compte des spécifications générales (voir le chapitre Section ).

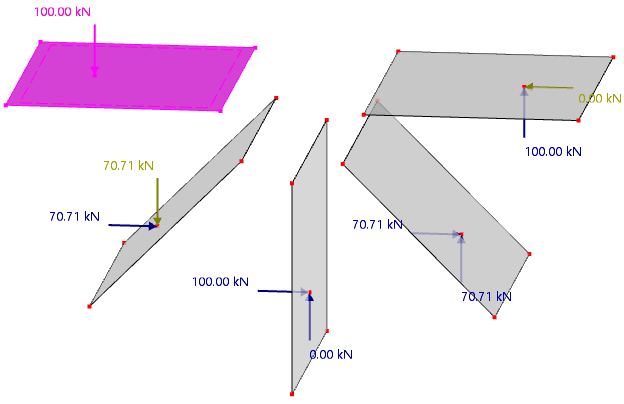

Si la case « Charges nodales » de l'option « Ajuster le chargement » est cochée, la direction des charges nodales définie dans le système de coordonnées global est modifiée lors de la copie. RFEM convertit les charges à la nouvelle position de la même manière que les charges concentrées locales. Si la case n'est pas cochée, la direction globale de la charge est conservée.
Pas de rotation
L'onglet Pas de rotation s'affiche si au moins deux copies sont spécifiées et la case « Différents pas de rotation » dans l'onglet Numérotation et options est sélectionné.
Dans le tableau, vous pouvez définir individuellement les angles de la « Rotation » entre les copies.
Lier les pas
L'onglet Lier les pas s'affiche si la case « Lier les pas... » dans l'onglet Numérotation et options est cochée. Les fonctionnalités sont décrites dans le chapitre Déplacer et copier .
