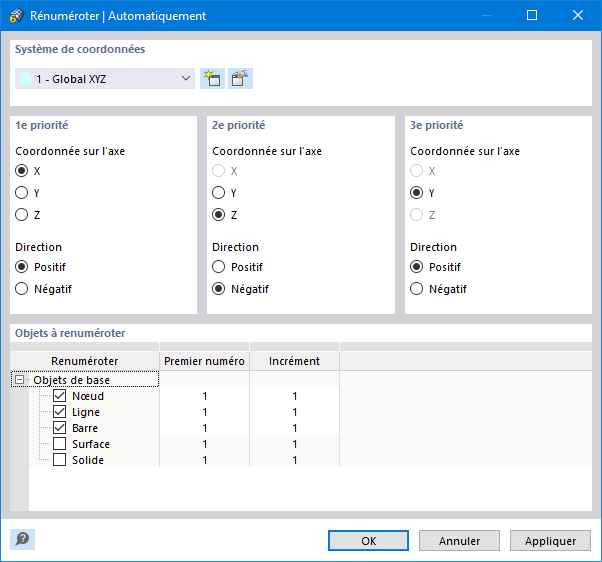

Avec la fonction « Renuméroter | Automatiquement » vous pouvez modifier les numéros de plusieurs objets de modèle en une seule étape.
Spécifiez le « Système de coordonnées » dont les axes doivent être utilisés pour la renumérotation. Vous pouvez sélectionner un Système de coordonnées défini par l'utilisateur dans la liste ou en créer un nouveau à l'aide du bouton
.
Indiquez ensuite quelle « priorité » les directions des axes X, Y et Z (ou U, V et W) ont pour la nouvelle numérotation. Vous pouvez définir si la numérotation croissante doit être orientée vers l'axe positif ou négatif.
Dans l'exemple ci-dessus, les nœuds (ainsi que les lignes et barres) avec les coordonnées X les moins élevées reçoivent d'abord de nouveaux numéros. Les nœuds sont alors renumérotés dans la direction positive X. Si deux nœuds ont des coordonnées X identiques, la deuxième priorité détermine les nœuds qui reçoivent le numéro le plus bas : il s'agit du nœud avec la plus grande valeur de coordonnée Z. Si les coordonnées Z sont également identiques, la troisième priorité est déterminante.
Dans la section « Objets à renuméroter », spécifiez si les nœuds, les lignes, les barres, les surfaces ou les solides doivent être renumérotés et quels numéros de départ et incréments (intervalles entre les numéros) s'appliquent. Seuls les objets de base peuvent être renumérotés automatiquement. Vous pouvez renuméroter les types d'objets ou les objets spéciaux avec la fonction Individuellement.
