Seleccione el modelo, la carga o los objetos auxiliares que desea girar. Luego haga clic en el botón
(consulte la imagen
Herramientas de modelado
). En el cuadro de diálogo 'Girar', especifique si los objetos se van a copiar al girarlos y defina los parámetros.
Datos principales
La pestaña Datos principales gestiona los parámetros básicos para el giro de objetos.
Copiar
Si no se ha marcado la casilla 'Crear copia', se girarán los objetos seleccionados. Si desea crear una o más copias, marque la casilla. Luego, introduzca el 'Número de pasos' que describe la cantidad de copias.
Parámetros de giro
Introduzca el 'Ángulo de giro' Φ. El ángulo se refiere a un sistema de coordenadas orientado en sentido horario. Al crear varias copias, la casilla 'Total' controla si el ángulo se aplica entre las copias individuales o entre el original y la última copia.
Defina el 'Sistema de coordenadas' en el que se van a girar los objetos. Puede seleccionar un Sistema de coordenadas definido por el usuario de la lista o crear uno nuevo usando el botón
.
En la lista 'Eje de giro por', hay dos opciones para definir el eje de giro:
- Punto y eje paralelo: el eje de giro discurre paralelo a un eje del sistema de coordenadas especificado. Seleccione el 'Eje' en la lista a la derecha e introduzca el 'Punto P' que se encuentra en el eje de giro.
- 2 puntos: el eje se encuentra en cualquier lugar del espacio. Introduzca las coordenadas para el 'Punto P1' y 'Punto P2' para definir el eje de giro. Utilice el botón
para definir los puntos gráficamente.
Numeración y opciones

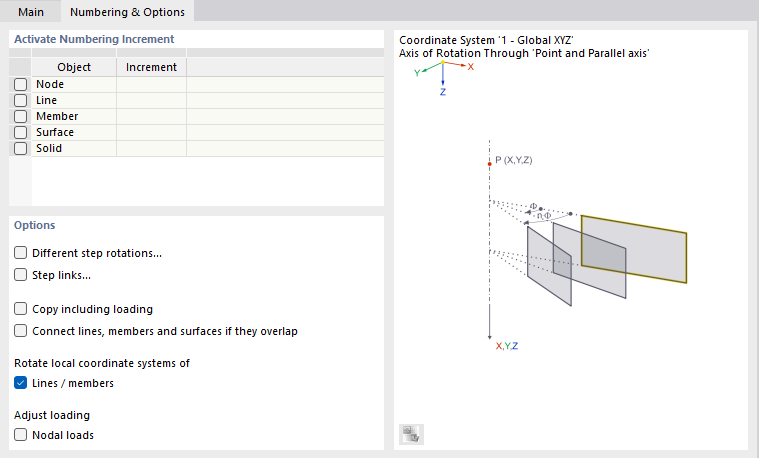

La pestaña Numeración y opciones solo se muestra al copiar. Aquí, puede influir en la numeración de nuevos objetos y realizar ajustes útiles para la copia.
Las funciones de la pestaña se describen en el capítulo Mover y copiar . Además, hay dos casillas disponibles que afectan específicamente al giro.
La casilla 'Girar sistemas de coordenadas locales de líneas/barras' es principalmente relevante al girar líneas y barras verticales. La configuración controla si los ejes también se giran o realinean, teniendo en cuenta las especificaciones generales (consulte el capítulo Sección ).

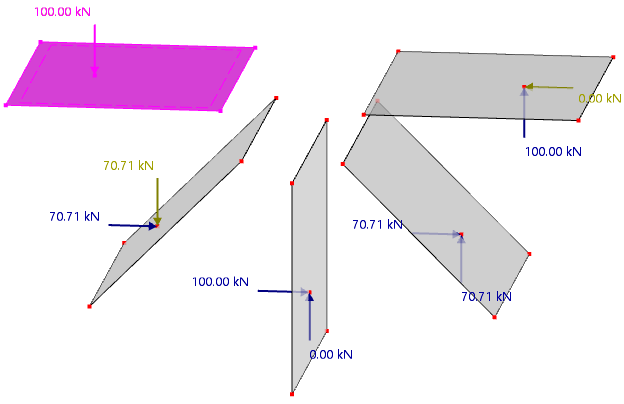

Si se marca 'Ajustar carga' de la casilla 'Cargas en nudo', se modifica la dirección de las cargas en nudo definida en el sistema de coordenadas global al copiar. RFEM convierte las cargas a la nueva posición de la misma manera que las cargas puntuales locales. Si no se activa la casilla, se mantiene la dirección de carga global.
Giros de pasos
La pestaña Giros de pasos se muestra si se especifican al menos dos copias y se selecciona la casilla 'Giros de paso diferentes' en la pestaña Numeración y opciones.
En la tabla, puede definir individualmente los ángulos del 'Giro' entre las copias.
Enlaces de pasos
La pestaña Enlaces de pasos se muestra si se marca la casilla 'Enlaces de pasos' en la pestaña Numeración y opciones. Las funciones se describen en el capítulo Mover y copiar .
