Puede guardar una vista específica del modelo o una Visibilidad actual como vista definida por el usuario. Las vistas definidas por el usuario le permiten guardar ciertos ángulos de visión, visualizaciones ampliadas, partes de un modelo y configuraciones en el Navegador - Mostrar, para que pueda utilizarlas para introducir los datos o para la evaluación. Las vistas definidas por el usuario se gestionan en el Navegador - Vistas.
Para guardar la vista actual, haga clic en el botón

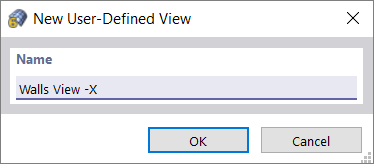

en la sección del navegador 'Vistas definidas por el usuario'. Luego, defina el nombre de la vista en el cuadro de diálogo 'Nueva vista definida por el usuario'.

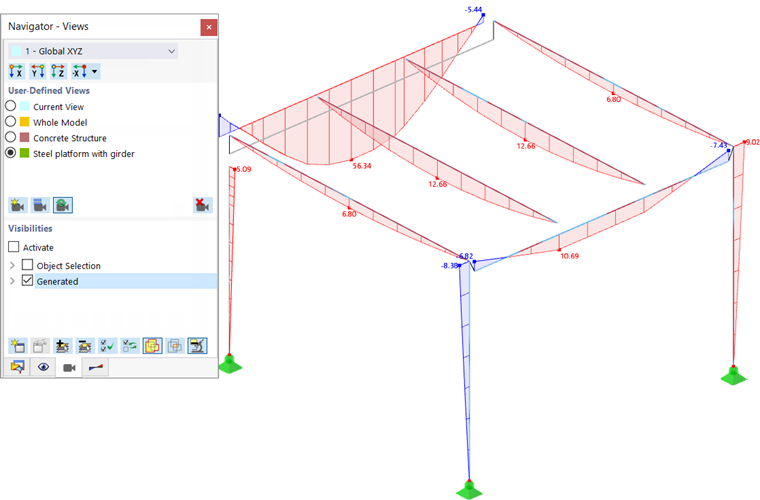

Después de hacer clic en Aceptar, la vista se agrega a la lista de vistas definidas por el usuario. Cuando el botón
está activado (configuración predeterminada), puede cambiar entre las vistas haciendo clic en un campo de selección
.
Los botones debajo de la lista de vistas tienen las siguientes funciones:
|
|
Crea una nueva vista definida por el usuario a partir de la vista actual |
|
Reemplaza la vista seleccionada (no activada) con la vista actual |
|
|
Controla si la vista se puede actualizar mediante campos de selección |
|
Elimina la vista definida por el usuario seleccionada |
Para agregar o eliminar objetos en una vista, por ejemplo, proceda de la siguiente manera:
- Defina la vista.
- Desactive la actualización automática haciendo clic en el botón
para que se visualice sin marco.
- Ajuste la vista.
- Guarde la visualización modificada con el botón
.
- Vuelva a activar el botón
para que pueda cambiar entre las vistas.
Utilice los botones en la sección superior del navegador para establecer rápidamente un ángulo de visión predeterminado. Los botones se describen en el capítulo Control en el gráfico. Si desea aplicar un sistema de coordenadas definido por el usuario para los ejes, puede seleccionarlo en la lista de sistemas de coordenadas.
Punto de vista para ver

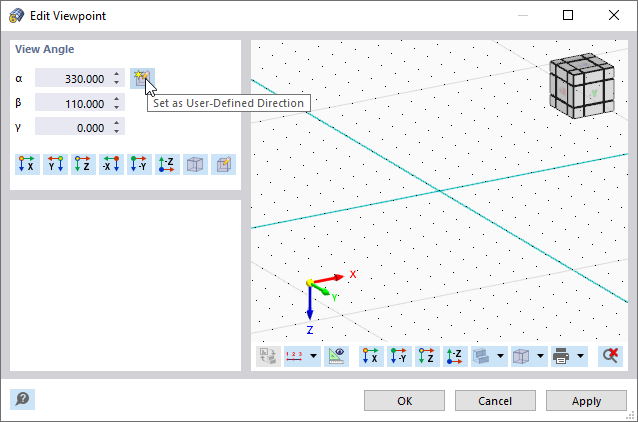

El punto desde el cual se ve el modelo se llama 'Punto de vista'. Esta configuración de vista se administra en el diálogo 'Editar punto de vista', al que puede acceder a través del menú Ver → Punto de vista.
La vista actual se establece en el modelo como el 'Ángulo de visión'. Esto está determinado por los ángulos α, β y γ, que puede comprobar aquí y ajustar, en caso necesario, en el cuadro de diálogo.
Si desea guardar la posición actual como un punto de vista definido por el usuario, haga clic en el botón
(consulte la imagen anterior). Después de salir del diálogo, puede activar este ángulo de visión definido por el usuario con el botón
en la barra de herramientas (consulte la imagen
Botones Vista
).
Puede usar los otros botones en la sección 'Ángulo de visión' para preestablecer una de las vistas predeterminadas.
