Uživatelsky zadané pohledy

Jako uživatelský pohled lze uložit určitý pohled na model nebo aktuální viditelnost. Pomocí uživatelsky definovaných pohledů je možné uložit určité úhly pohledu, zvětšené zobrazení, části modelu a nastavení v navigátoru - Zobrazit, aby byly k dispozici při zadávání nebo vyhodnocení. Uživatelsky definované pohledy se spravují v navigátoru Pohledy.

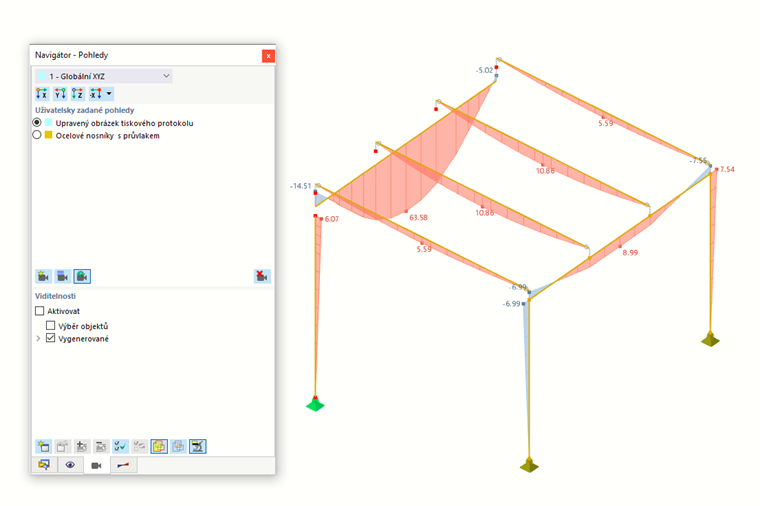

' Navigátor - pohledy ' s uživatelsky definovanými pohledy

Aktuální pohled uložíme kliknutím na tlačítko v sekci 'Uživatelsky definované pohledy'. Poté zadáme název pohledu v dialogu 'Nový uživatelský pohled'.

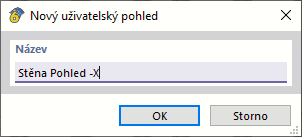

Zadání názvu uživatelského pohledu

Po kliknutí na tlačítko OK se pohled přidá do seznamu uživatelských pohledů. Pokud je aktivováno tlačítko (aktualizovat aktuální pohled), můžeme přepínat mezi pohledy kliknutím ve výběrovém poli .

Tlačítka pod seznamem pohledů mají následující funkce:

	Z aktuálního pohledu vytvoří nový uživatelský pohled
	Nahradí vybraný (neaktivovaný) pohled aktuálním pohledem
	Řídí, zda lze pohledy aktualizovat pomocí výběrových polí
	Smaže vybraný uživatelský pohled

Chcete-li například přidat nebo smazat objekty v pohledu, postupujte následovně:

• Nastavte pohled.
• Tlačítkem deaktivujte automatickou aktualizaci, ikona tlačítka musí být zobrazena bez rámečku.
• Upravte pohled.
• Tlačítkem uložíme upravené zobrazení.
• Znovu aktivujte tlačítko , abyste mohli přepínat mezi pohledy.

Pomocí tlačítek v horní části navigátoru lze rychle nastavit přednastavený úhel pohledu. Tlačítka jsou popsána v kapitole Ovládání grafiky. Pokud má být pro osy použit uživatelsky definovaný souřadný systém, je možné vybrat jej v seznamu souřadných systémů.

Bod pohledu

Bod, ze kterého se na model díváme, se nazývá 'Bod pohledu'. Toto nastavení pohledu se provádí v dialogu 'Upravit podhled', který je přístupný z hlavní nabídky Zobrazit → Pohled.

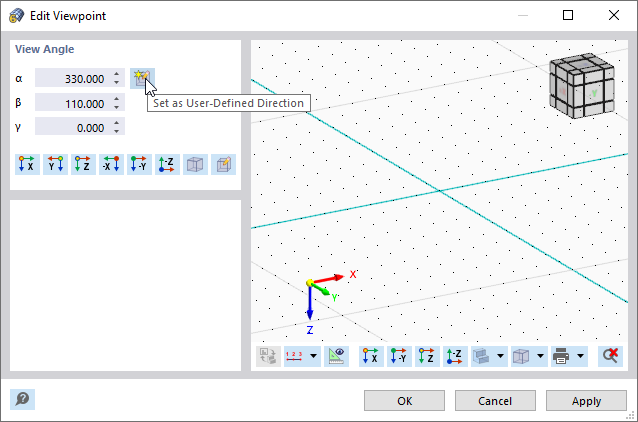

Upravit pohled

Aktuální pohled na model je nastaven pomocí 'úhlů pohledu'. Je určen úhly α, β a γ, které zde můžete zkontrolovat a případně upravit.

Pokud si přejete uložit aktuální bod pohledu jako uživatelsky definovaný pohled, klikněte na tlačítko (viz obrázek výše). Po opuštění dialogu lze tento uživatelsky definovaný úhel pohledu aktivovat tlačítkem v panelu nástrojů (viz obrázek Tlačítka pro pohledy ).

Pomocí dalších tlačítek v sekci 'Úhel pohledu' lze nastavit některý z přednastavených pohledů.
