Linie

Geometrie objektů modelu je definována pomocí linií. Tvoří základ pro vytváření ploch, prutů a těles. Při grafickém zadání prutů nebo ploch se linie vytvoří automaticky.

Každá linie je definována počátečním a koncovým uzlem. U některých typů linií je třeba definovat mezilehlé body.

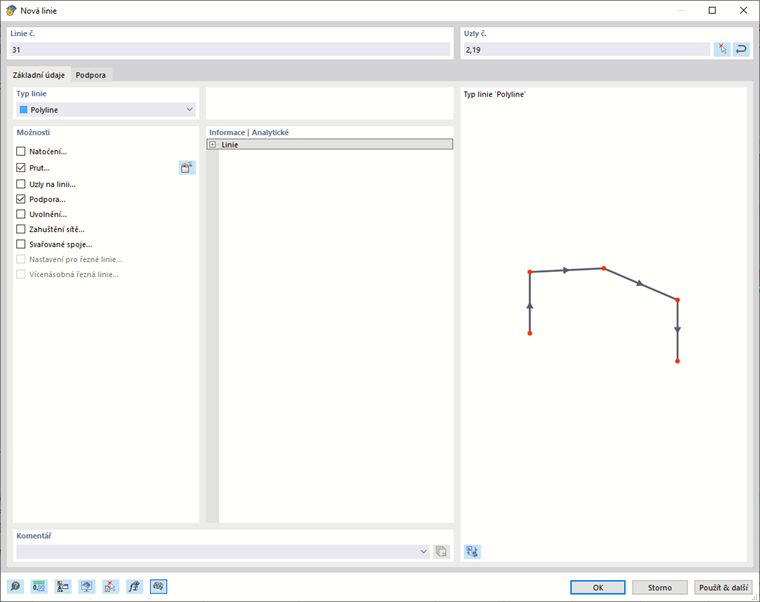

Dialog „Nová linie“

Číslo linie se vyplní automaticky, může být ovšem změněno. Pořadí čísel nehraje žádnou roli. Nemusí jít ani popořadě; mezery v číslování jsou přípustné.

Základní

V záložce Základní údaje jsou spravovány nejdůležitější parametry linie.

Typ čáry

V seznamu jsou k dispozici různé typy linií.

Typy linií

Jednotlivá linie / polylinie

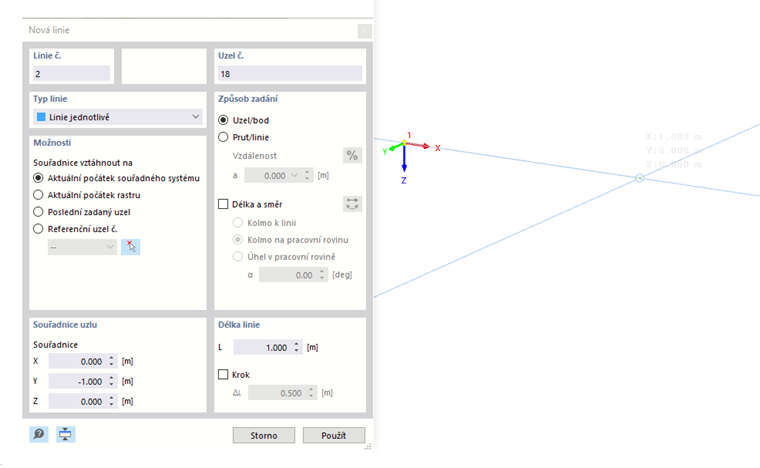

Nastavení linie graficky

Dialog 'Nová linie', který se zobrazí po otevření rozbalovací nabídky, je znázorněn na obrázku Neue Linie dargestellt. Das Bild oben zeigt den Eingabedialog zur grafischen Eingabe, die über die Schaltfläche gestartet wird.

Jednotlivá linie je definována počátečním a koncovým uzlem. Představuje přímé spojení mezi oběma uzly.

V případě Polylinie se jedná o polygonový sled složený z několika přímých úseků. Proto se v dialogu (viz obrázek Nová linie) zobrazí kromě počátečního a koncového uzlu také čísla mezilehlých uzlů. Pro zjednodušení jsou jednotlivé linie také spravovány jako polylinie.

Pokud polylinie zadáváme v grafickém okně, lze jako definiční uzly vybrat myší již existující uzly, body rastru nebo jiné objekty k uchopení. Uzly však můžete vkládat také libovolně do pracovní roviny.

Arch

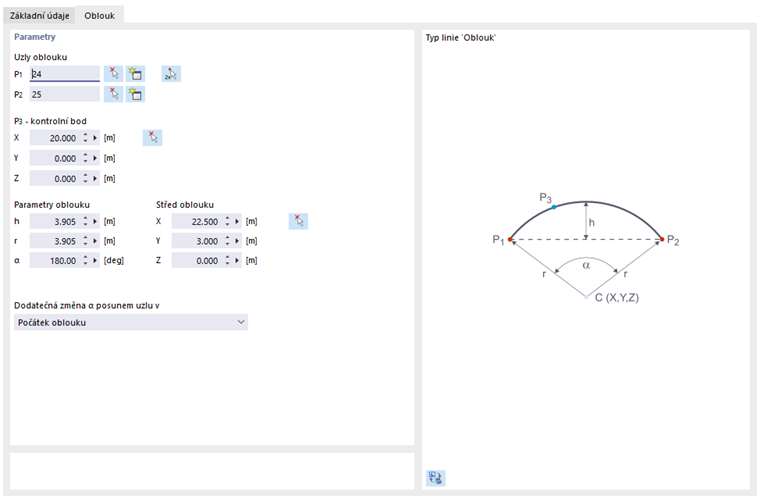

Parametry oblouku

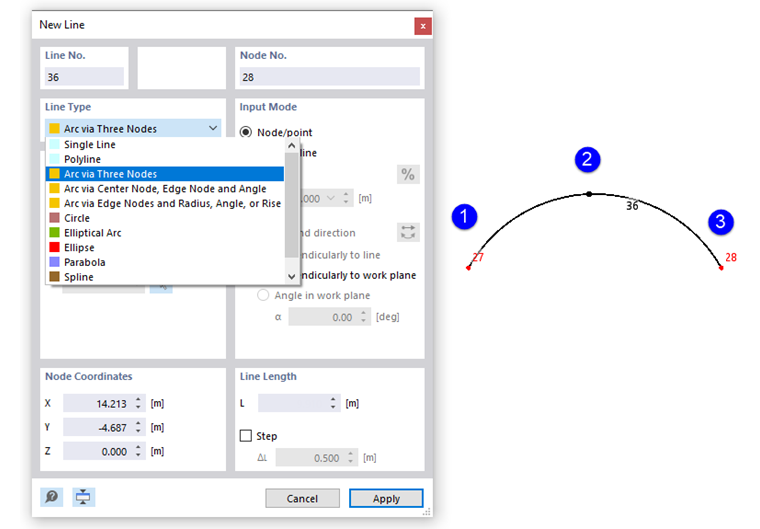

Oblouk je definován třemi uzly. V záložce 'Oblouk' lze zadat počáteční uzel P₁, koncový uzel P₂ a kontrolní bod P₃, graficky je vybrat nebo vytvořit nové. Pořadí uzlů je znázorněno na obrázku.

Na základě těchto tří uzlů program RFEM stanoví 'Parametry oblouku': vzepětí h, poloměr r, úhel rozevření α a střed oblouku. Pokud změníte parametr, souřadnice uzlů se odpovídajícím způsobem upraví. Při změně úhlu rozevření lze v seznamu definovat, který ze tří definičních uzlů se má posunout.

Kružnice

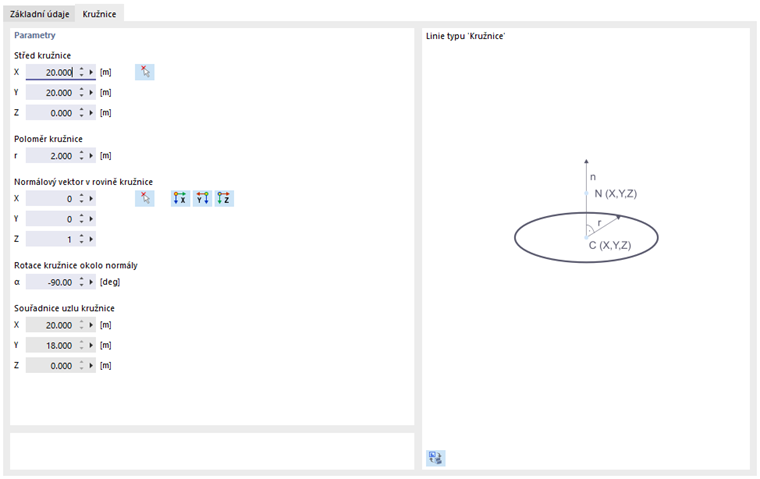

Parametry kružnice

Kružnice je definována svým středem a poloměrem. Im Register 'Kreis' können Sie die Koordinaten des Kreismittelpunkts eintragen oder grafisch festlegen sowie den Kreisradius angeben. Der Normalenvektor steuert, in welcher Ebene der Kreis generiert wird. Über die Schaltflächen können Sie diesen Vektor auswählen, um eine geneigte Ebene vorzugeben, oder eine der globalen Achsen festlegen. Die Drehung des Kreises um die Normale legt den Kontrollpunkt auf der Kreislinie fest. Dessen Koordinaten werden in den letzten drei Feldern angegeben.

Wenn Sie den Kreis über die Schaltfläche grafisch definieren, können Sie den Mittelpunkt und Radius im Arbeitsfenster durch Anklicken der entsprechenden Punkte festlegen.

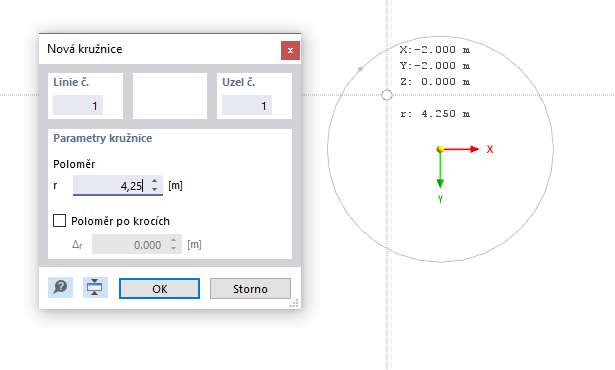

Definování kruhu graficky

Eliptický oblouk

Tento typ linie lze použít pro vytvoření kuželosečky. V záložce 'Eliptický oblouk' zadejte tři kontrolní body pro elipsu a úhly oblouku (viz obrázek Parametry oblouku).

Elipsa

Pro zadání elipsy je třeba definovat tři uzly. V záložce 'Elipsa' lze zvolit dva uzly P₁ a P₂, graficky je vybrat nebo je nově zadat a určit tak hlavní osu elipsy. Kontrolní bod P₃ popisuje délku vedlejší osy.

Parabola

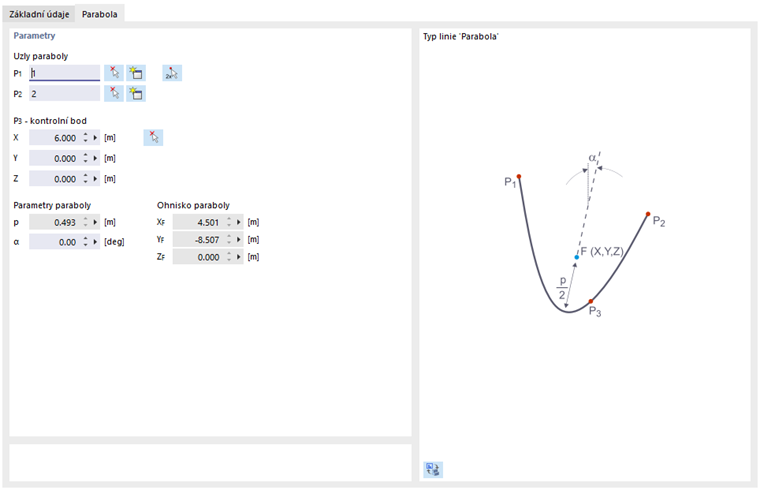

Definování paraboly

Tento typ linie lze použít pro vytvoření kuželosečky. V záložce 'Parabola' zadáme oba koncové uzly paraboly a kontrolní bod. Na základě těchto údajů RFEM stanoví parametry paraboly a ohnisko.

Spline

Spline lze použít k modelování libovolné křivky. Wählen Sie hierzu über die Schaltfläche im Abschnitt 'Knoten Nr.' die Bestimmungsknoten der gekrümmten Linie nacheinander aus.

Wenn Sie den Spline über die Schaltfläche grafisch definieren, können Sie die Knoten im Arbeitsfenster durch Anklicken festlegen oder neu definieren.

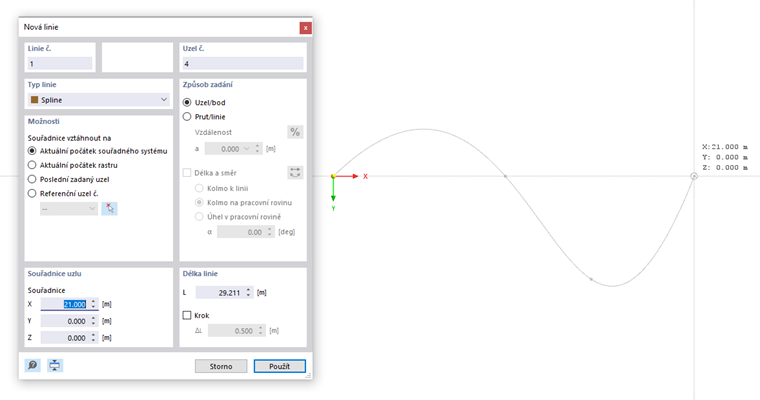

Grafické zadání spline

NURBS

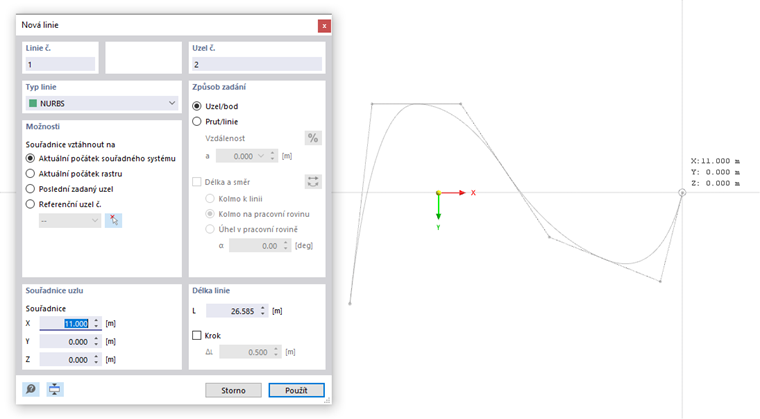

NURBS, neuniformní racionální B-spline křivky (non-uniform rational B-Splines), se používají pro modelování libovolných zborcených ploch. Jedná se přitom o spline křivky, jejichž kontrolní body neleží přímo na křivce. NURBS lze definovat graficky tak, že postupně zadáme jednotlivé kontrolní body kliknutím myši.

Definování NURBS graficky

Natočit

Záložka Natočení nabízí různé možnosti pro natočení linie. Je-li nastavena možnost 'Úhel', pak je třeba zadat úhel β, o který se má natočit lokální osa linie x. Kladná hodnota způsobí natočení ve směru hodinových ručiček podél kladné osy x.

Osový systém linie lze také směřovat k 'pomocnému uzlu'. Tento uzel lze vybrat graficky nebo vytvořit nový. Poté zadejte referenční rovinu xy nebo xz.

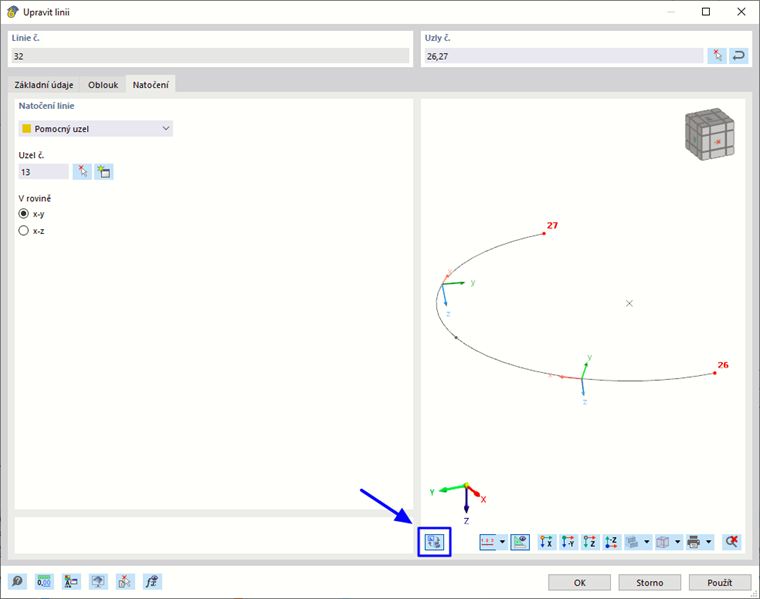

Natočení linie pomocí pomocného uzlu s vyznačením os linií

Možnost 'Uvnitř (nepřímá linie)' je užitečná pro zarovnání zakřivených nebo segmentovaných linií na střed.

Natočení linie může usnadnit zadání zatížení na linii, která mají působit ve směru lokálních os y nebo z linie. Natočení linie nemá vliv na plochy ani na pruty, které mají vlastní souřadný systém.

Prut

Každé linii lze přiřadit vlastnosti prutu (viz kapitola Pruty).

Uzly na linii

Mit diesem Knotentyp können Knoten auf der Linie gesetzt werden, ohne die Linie zu teilen (siehe Bild Knoten auf Linie definieren ).

Podepření

Libovolné linii lze přiřadit liniovou podporu (viz kapitola Liniové podpory).

Zahuštění sítě prvků

Linie lze vhodně diskretizovat pomocí zahuštění sítě prvků (viz kapitola Zahuštění sítě prvků linie).

Svařované spoje

Pokud je v linii pevně spojeno několik ploch pomocí svarů, lze typ spoje podrobně popsat (viz kapitola Liniové svary).

Nastavení pro řeznou linii

Zaškrtávací políčko je k dispozici při vytváření membránových ploch pro addon Střihové vzory. Tímto způsobem lze zadat specifikace pro řezné linie membránových střihových vzorů.
