Plošná uvolnění

Plošné uvolnění umožňuje odpojit model na ploše. Můžeme tak například modelovat, zda jsou tělesa posuvně připojena nebo zda se na kontaktní plochu přenášejí pouze tlakové síly. Posuny jsou řízeny pomocí ' typu plošného uvolnění ', které popisuje vlastnosti spoje.

Tip

Ploché uvolnění umožňuje definovat nelineární vlastnosti kontaktu pro plochy bez vytváření kontaktního objemu mezi plochami.

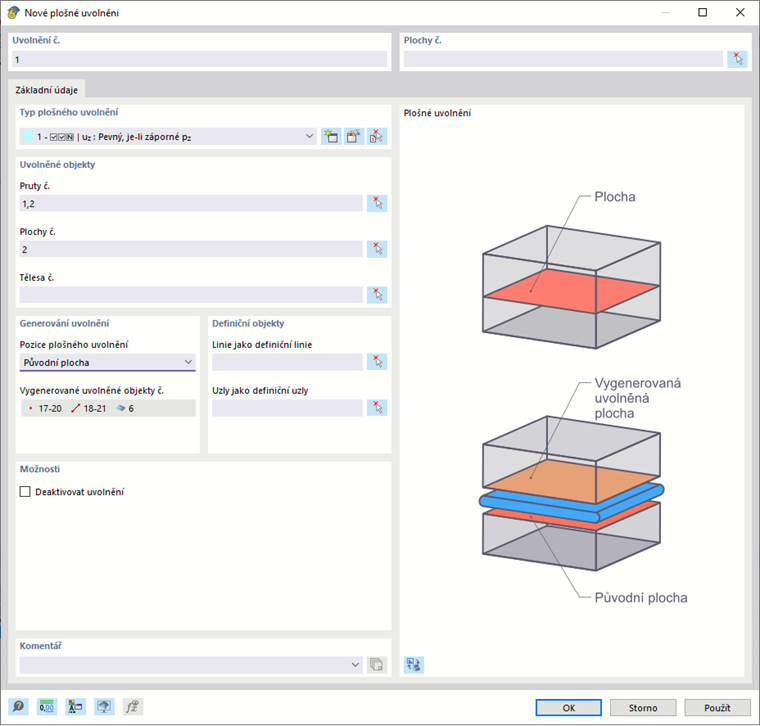

typ plošného uvolnění

Vlastnosti kloubu jsou definovány kloubem. Vyberte typ kloubu ze seznamu nebo zadejte nový typ pomocí tlačítka Nový . Příslušný dialog je vysvětlen v kapitole Typy schválení plochy .

Uvolněné objekty

Zadejte počet prutů, ploch a těles, které se odpojí od plochy. Pomocí tlačítka Vyberte jednotlivě můžeme objekty graficky definovat v pracovním okně.

Generování uvolnění

Informace

Realizace ploch má za následek vznik duplicitních ploch, které náleží do různých částí modelu.

RFEM vytvoří kopii plochy v bodech, které umožňují uvolněné posuny. Ze seznamu vyberte, zda chcete kloub (kloub) umístit na ' původní plochu ' nebo na ' uvolněnou plochu '. Tato předvolba řídí část modelu, se kterou se spoj pohybuje, a může tak ovlivnit výsledky.

Po zadání plochy se zobrazí číslo vygenerované plochy včetně čísel uzlů a linií. V navigátoru je označen nápisem ' Schválení plochy '. Nelze ji upravovat.

Definiční objekty

Uvolněná oblast se automaticky vytvoří jako kopie s příslušnými liniemi a uzly. Pokud však chceme pro vygenerovanou plochu použít jednu nebo více existujících linií nebo uzlů, můžeme v této sekci zadat příslušná čísla.

Možnosti

Zaškrtávací políčko 'Deaktivovat uvolnění' umožňuje zrušit rozpojení plochy pro některá posouzení bez smazání plošných uvolnění.

Příklad použití

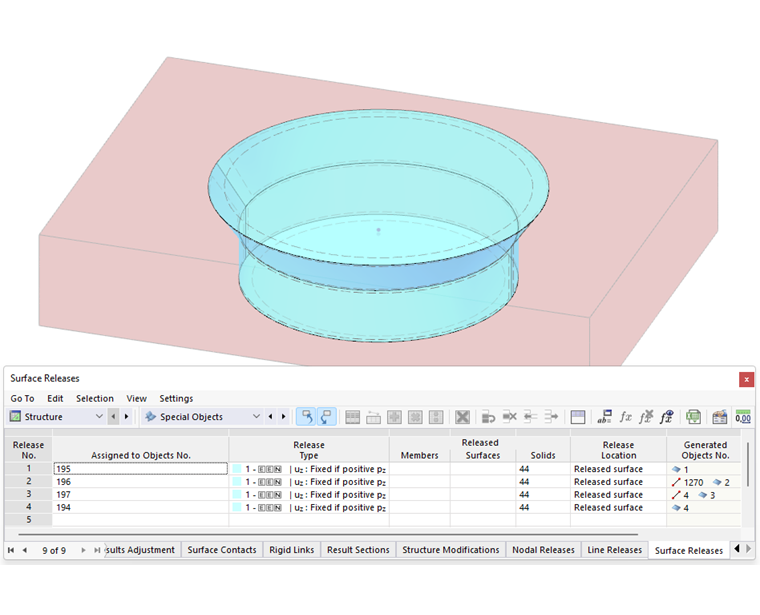

U trychtýřového konstrukčního prvku by měl uzávěr působit pouze při působení tlakových sil. K tomu je třeba definovat typ plošného uvolnění s účinkem ' Pevný, je -li pz kladné '. Tento typ pak použijete pro plošné uvolnění pro hraniční plochy vnitřního tělesa ("zátky").
