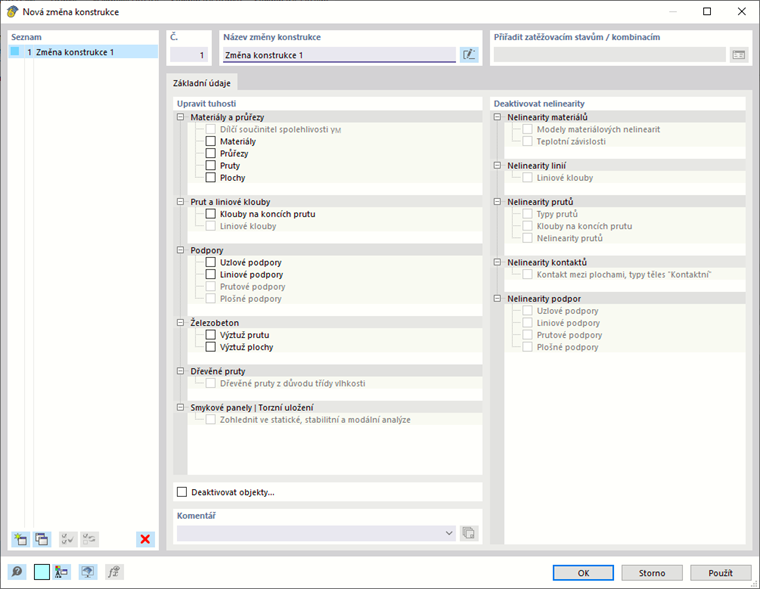

Změna konstrukce umožňuje individuální nastavení tuhostí materiálů, objektů a typů objektů. Kromě toho lze pro výpočet deaktivovat vybrané objekty nebo nelineární vlastnosti objektů.
Upravit tuhosti
Legen Sie in diesem Abschnitt durch Anhaken fest, für welche Objekttypen Sie die Steifigkeiten anpassen möchten. Možné je změnit vlastnosti materiálů, průřezů, prutů, ploch, kloubů a podpor. Des Weiteren ist es möglich, die spezifischen Objektsteifigkeiten einiger Bemessungs-Add-Ons für die statische Analyse zu berücksichtigen, beispielsweise den Einfluss der Stahlbetonbewehrung (in Vorbereitung), die Feuchteklasse von Holzstäben nach SIA 261 [1] in Verbindung mit SIA 265 [2] oder den Einfluss von Schubfeldern und Drehbettungen für Stäbe bei einer Berechnung mit sieben Freiheitsgraden.

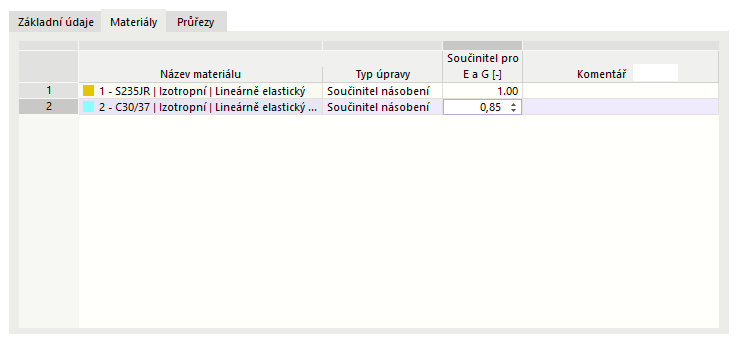

Die Steifigkeitseigenschaften der einzelnen Objekte können Sie in separaten Registern festlegen. Sie sind auf den Objekttyp abgestimmt. Zur Steifigkeitsanpassung eines Materials beispielsweise geben Sie den Multiplikationsfaktor oder Teilungsfaktor für den Elastizitätsmodul und Schubmodul an.

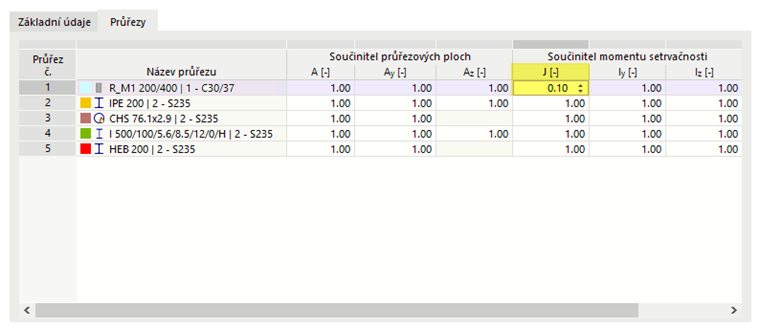

Bei Querschnitten, Lagern und Gelenken können Sie Faktoren für die einzelnen Steifigkeiten oder Freiheitsgrade festlegen. Das folgende Bild zeigt, wie das Torsionsträgheitsmoment eines Rechteckquerschnitts auf 10 % der Steifigkeit reduziert wird.

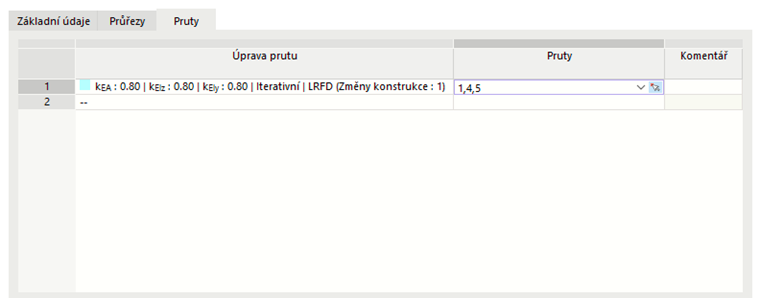

Bei Stäben und Flächen ist in den entsprechenden Registern ein Typ der Steifigkeitsmodifizierung zuzuweisen oder neu zu definieren. Diese Typen sind im Kapitel Stabsteifigkeitsmodifizierungen und Kapitel Flächensteifigkeitsmodifizierungen beschrieben.
Tragen Sie die Nummern der relevanten Stäbe und Flächen ein oder wählen Sie die Objekte über die Schaltfläche
.
Deaktivace nelinearit
Falls im Model Objekte mit nichtlinearen Eigenschaften verwendet werden, können Sie die Wirkung einzelner Objekttypen deaktivieren. Damit verhindern Sie beispielsweise ausfallende 'Stabtypen' wie Zug- und Druckstäbe oder abhebende Kräfte bei einem nichtlinear wirkenden 'Flächenlager'. Všechny vybrané objekty se při výpočtu uvažují lineárně.
Další možnosti
Funkce 'Deaktivovat objekty' umožňuje nepoužít při výpočtu určité objekty modelu. Lze tak například posoudit účinek dočasných prutů (podpíracích sloupků) nebo podpor bez jejich smazání.

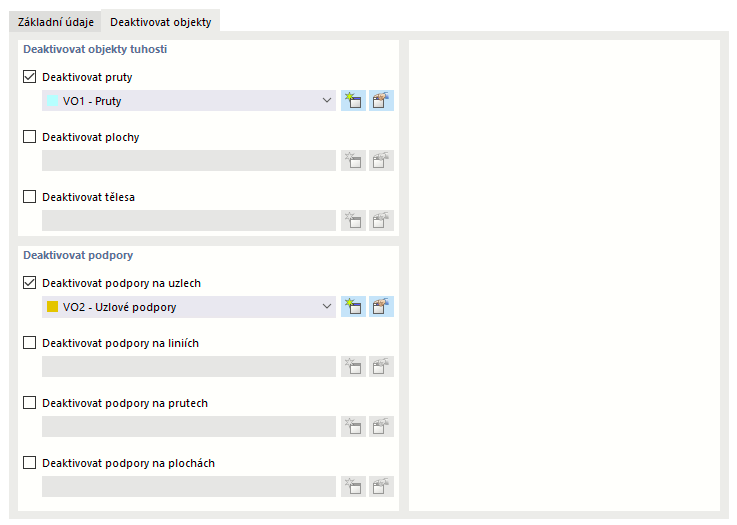

Mit dem Anhaken des Kontrollfeldes wird das Register 'Objekte deaktivieren' verfügbar.
Sie können sowohl 'Steifigkeitsobjekte' wie Stäbe, Fläche und Volumen als auch 'Lager' inaktiv setzen. Die einzelnen Objekte sind in einer 'Objektselektion' festzulegen (siehe Kapitel Objektselektionen). Wählen Sie in der Liste eine vorhandene Objektselektion aus oder erzeugen über die Schaltfläche
eine neuen Typ.
