Tloušťky jsou nutné pro zadání ploch. Vlastnosti tloušťky mají vliv na tuhost plochy. V nejjednodušším případě zadejte konstantní tloušťku plochy. Pomocí vlastností tloušťky můžete ale také popsat ortotropní nebo vrstvené plochy.
Název

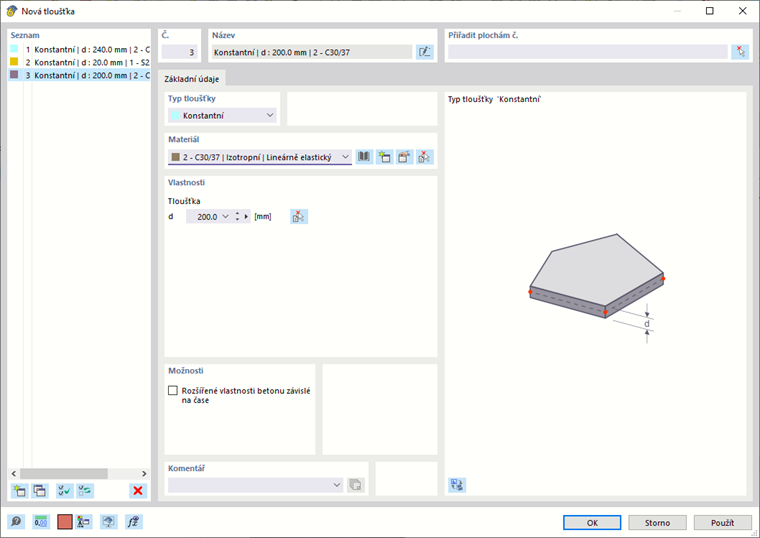

Název tloušťky se generuje na základě parametrů, které je třeba pro každou tloušťku zadat. Tento název lze nahradit jiným názvem
neben dem Eingabefeld klicken.
Základní
V záložce Základní údaje se nastavují základní parametry tloušťky.
Typ tloušťky
Typ tloušťky se používá k definování geometrie tloušťky. Ta ovlivňuje tuhost plochy. V seznamu jsou na výběr různé typy tloušťek.
Konstantní
Tento standardní typ je vhodný pro plochy, které mají ve všech místech stejnou tloušťku. Tloušťku lze nastavit v sekci 'Vlastnosti'.
Proměnné
Při zadání proměnné tloušťky se tloušťka rovinné plochy lineárně mění. Pro zadání můžete použít různé referenční objekty. Zadejte tloušťky ve vybraných uzlech. Proměnná tloušťka pak stanoví z lineární interpolace.
Tloušťky můžete zadat pomocí libovolných existujících uzlů nebo můžete vytvořit uzly nové. Je však nutné, aby v těchto bodech bylo možné generovat uzly konečných prvků.
Nástavby
Typ tloušťky 'Vrstvy' je vhodný pro modely, jejichž plochy mají vícevrstvou strukturu. Dieser Dickentyp ist im Kapitel Schichten beschrieben.
Ortotropie tvaru
Mit dem Dickentyp 'Form-Orthotropie' können Sie orthotrope Objekteigenschaften über geometrische Parameter definieren. Jednotlivé typy jsou popsány v kapitole Ortotropie tvaru.
Matice tuhosti

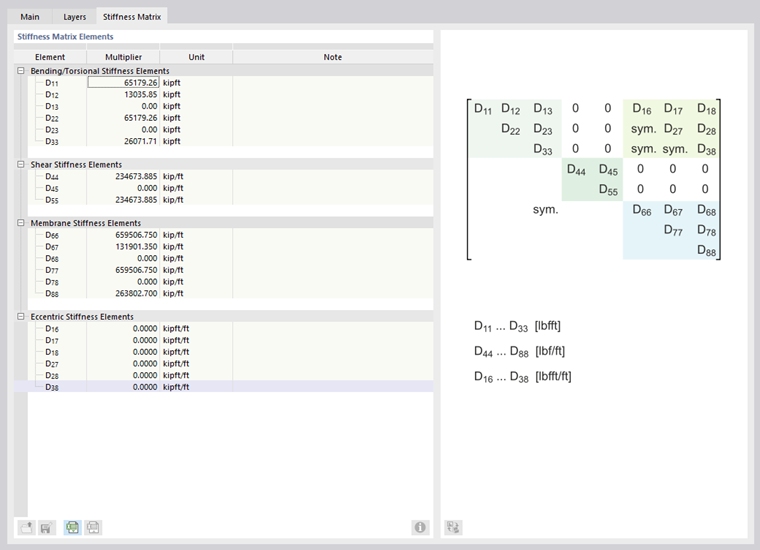

Tento typ tloušťky umožňuje zadat libovolně součinitele matice tuhosti. Nasměrování můžete nastavit v záložce 'Ortotropie'. Poté můžete v záložce 'Matice tuhosti' zadat prvky matice.
Stěna - bez smyku

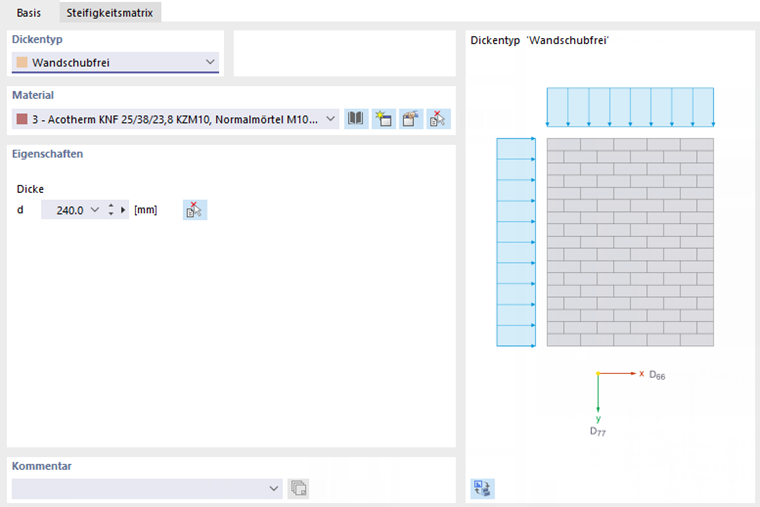

Mit den Dickentypen 'Wand - schubfrei' können Sie die Steifigkeitsverhältnisse von Wänden abbilden, die nur Normalkräfte übertragen, jedoch keinen Schub. Damit lassen sich beispielsweise Mauerwerks- oder Holzständerwände modellieren.
Bei schubfreien Dicken wird beispielsweise das Schubsteifigkeitselement D44 bestimmt, indem D44 des regulären Dickentyps durch den größeren Wert von D66 oder D77 dividiert wird. Diese kleine Schubsteifigkeit verhindert, dass die Fläche kinematisch wird.
Mit den Dickentypen 'Wand - schubfrei in X' und 'Wand - schubfrei in Y' können Sie steuern, ob nur Horizontal- oder Vertikalkräfte übertragen werden.
Nosníkový panel
In 3D-Modellen können Sie mit dem Dickentyp 'Balkenscheibe' aus Stäben und Flächen zusammengesetzte Tragstrukturen definieren, beispielsweise Holztafelwände. Dieser Dickentyp ist im Kapitel Balkenscheibe beschrieben.
Skleněné konstrukce
Der Dickentyp 'Glasaufbau' eignet sich für Modelle mit Flächen aus Isolier- oder Verbundglas. Dieser Dickentyp ist im Kapitel Schichten beschrieben.
Materiál Zdivo
Všem tloušťkám s výjimkou typu tloušťky Matice tuhosti musí být přiřazen materiál. Ten můžete vybrat ze seznamu již definovaných materiálů. Pomocí tlačítek vedle vstupního pole lze vybrat materiál z databáze nebo zadat nový (viz kapitola Materiály).
Vlastnosti

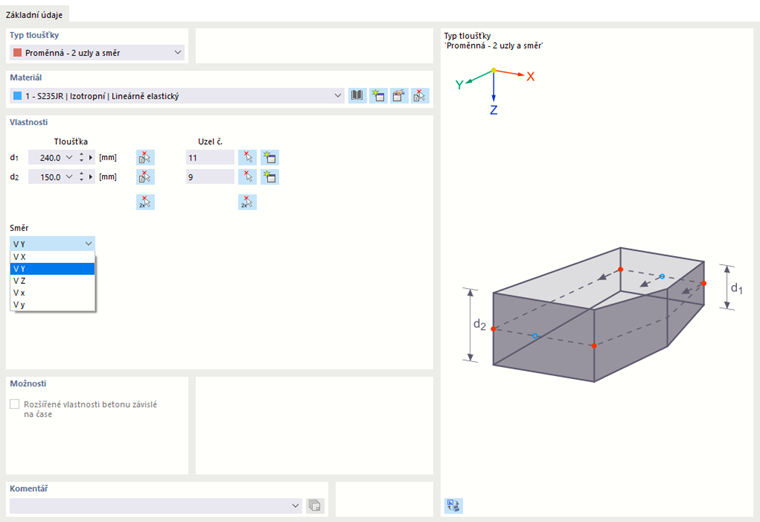

V případě konstantních a lineárně proměnných typů tloušťky je třeba zadat příslušné parametry v sekci 'Vlastnosti'. Parametry proměnné tloušťky jsou znázorněny na obrázku image020633 Zadání proměnné tloušťky.
Pokud jste určitým plochám přiřadili tloušťky, můžete průběh tloušťky ploch zkontrolovat v renderování: v navigátoru 'Zobrazení' nastavte možnost Vyplněno včetně tloušťky.
