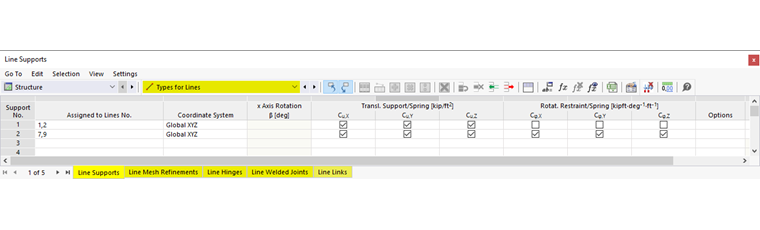

V kategorii Typy linií se nastavují speciální vlastnosti linií, jako jsou podpory a zahuštění sítě konečných prvků. V navigátoru jsou uvedeny jako podkategorie. V tabulce jsou údaje uspořádány v příslušných záložkách.
