Dotaz: Je možné převzít vlastnosti jako např. průřez nebo tloušťku plochy a materiál plochy stávajícího prvku pro nový prvek?
Odpověď: Pokud je vytvořen nový prvek (prut, plocha, těleso), je v dolní části dialogu k dispozici odpovídající funkce pro import vlastností jiného prvku (viz Obrázek 01).
Po aktivaci funkce klikněte na požadovaný prvek, ze kterého se mají vlastnosti naimportovat. Kromě geometrie a materiálu je možné převzít i další nastavení, například excentricity nebo úpravy tuhosti.

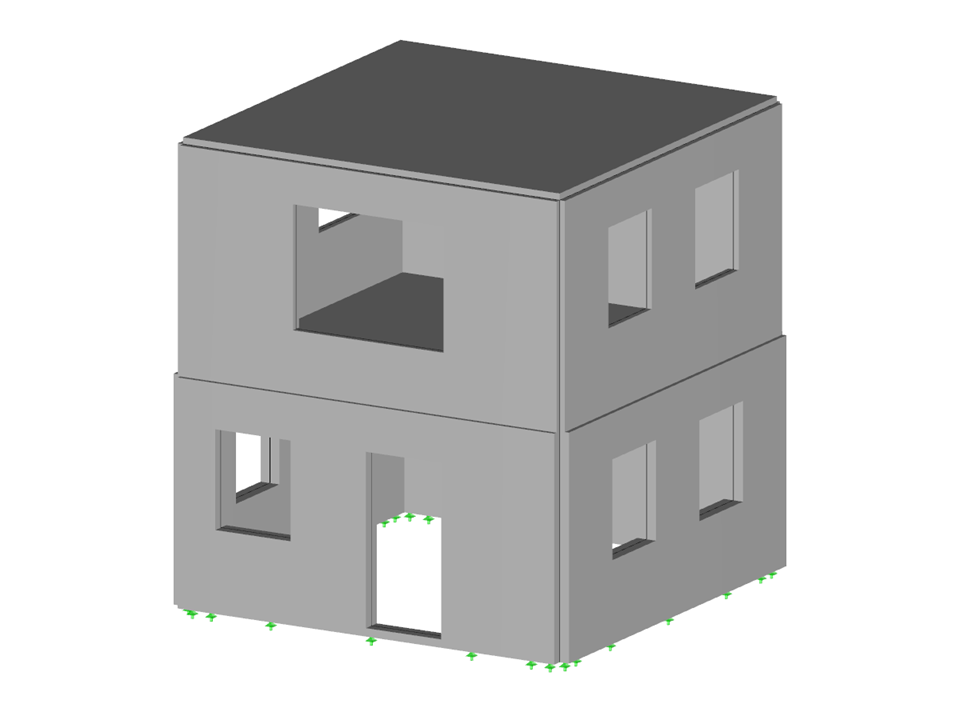

Model použitý v
Betonová budova
| Počet uzlů | 71 |
| Počet linií | 77 |
| Počet prutů | 2 |
| Počet ploch | 11 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 41 |
| Počet kombinací výsledků | 4 |
| Celková hmotnost | 67,151 t |
| Rozměry (metrické) | 5,000 x 5,500 x 5,000 m |
| Rozměry (imperiální) | 16.4 x 18.04 x 16.4 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
