Pregunta: ¿Es posible transferir propiedades, como la sección o el espesor de la superficie, así como el material de una superficie, de un elemento existente a un nuevo elemento?
Respuesta: Al crear un nuevo elemento (una barra, una superficie, un sólido), hay una función correspondiente en la parte inferior del cuadro de diálogo que le permite importar las propiedades de otro elemento (ver imagen 01).
Después de activar la función, haga clic en el elemento desde el que desea transferir las propiedades. Además de la geometría y el material, también se transferirán otras configuraciones, como excentricidades o modificaciones de rigidez.

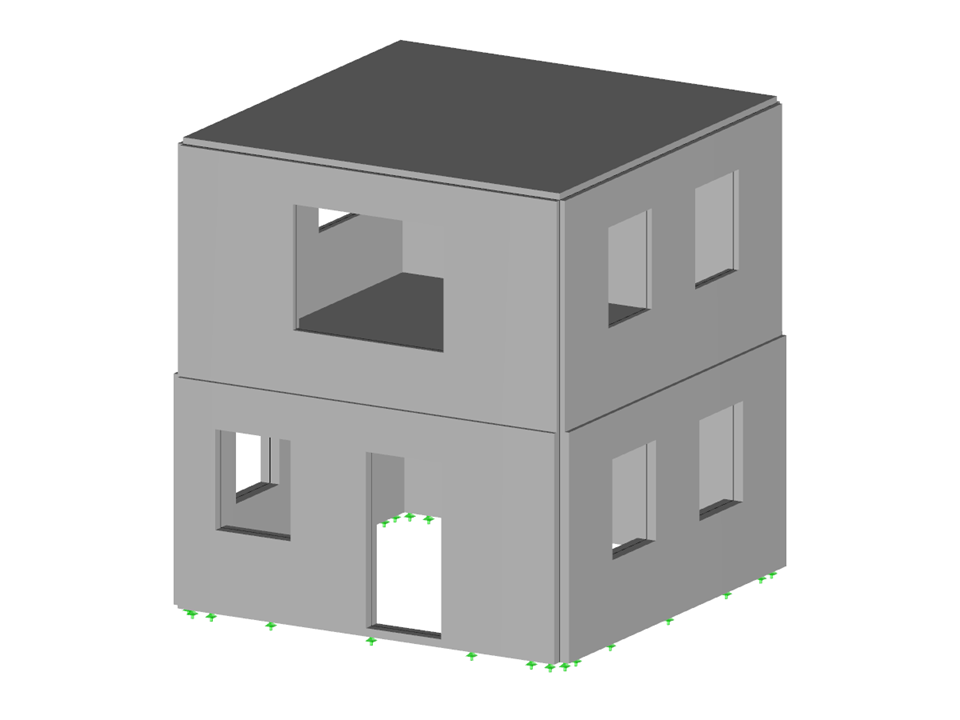

Modelo utilizado en
Edificio de hormigón
| Número de nudos | 71 |
| Número de líneas | 77 |
| Número de barras | 2 |
| Número de superficies | 11 |
| Número de sólidos | 0 |
| Número de casos de carga | 4 |
| Número de combinaciones de carga | 41 |
| Número de combinaciones de resultados | 4 |
| Peso completo | 67,151 t |
| Dimensiones (métricas) | 5,000 x 5,500 x 5,000 m |
| Dimensiones (imperiales) | 16.4 x 18.04 x 16.4 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
