Pytanie: Czy możliwe jest przeniesienie właściwości, takich jak przekrój lub grubość powierzchni, a także materiał powierzchni istniejącego elementu na nowy element?
Odpowiedź: Podczas tworzenia nowego elementu (pręta, powierzchni, bryły) w dolnej części okna dialogowego znajduje się odpowiednia funkcja, która umożliwia zaimportowanie właściwości innego elementu (patrz rysunek 01).
Po aktywowaniu funkcji należy kliknąć element, z którego mają zostać przeniesione właściwości. Oprócz geometrii i materiału, przenoszone są również inne ustawienia, takie jak mimośrody lub modyfikacje sztywności.

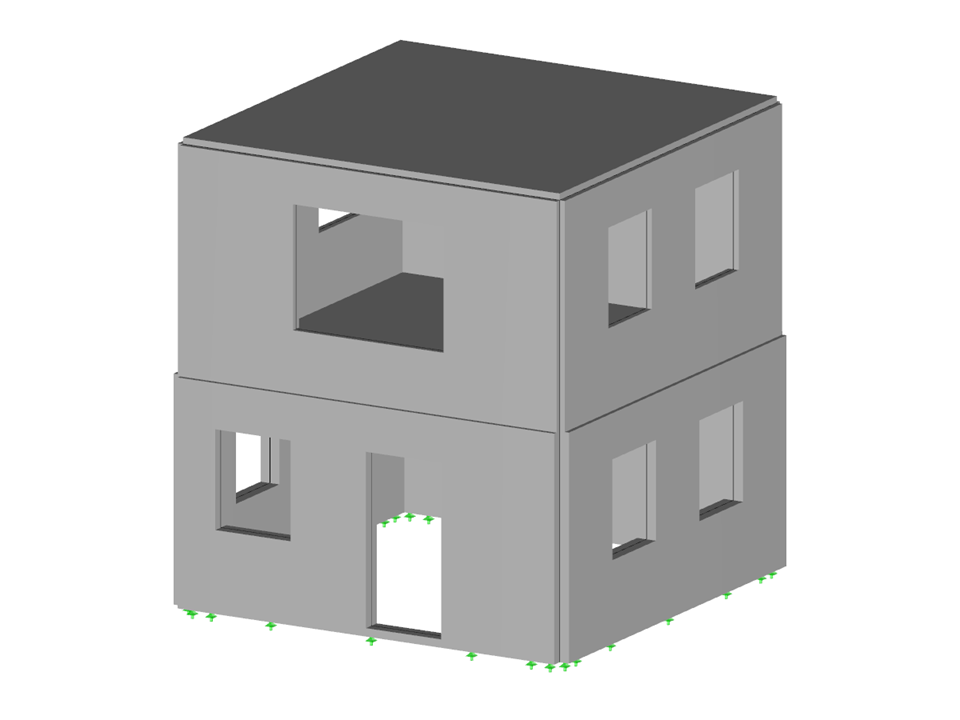

Model wykorzystany w
Budynek z betonu
| Liczba węzłów | 71 |
| Liczba linii | 77 |
| Liczba prętów | 2 |
| Liczba powierzchni | 11 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 4 |
| Ilość KO | 41 |
| Liczba kombinacji wyników | 4 |
| Ciężar całkowity | 67,151 t |
| Wymiary (metryczne) | 5,000 x 5,500 x 5,000 m |
| Wymiary (imperialne) | 16.4 x 18.04 x 16.4 feet |
