Pokud je plocha rozdělena vnitřními liniemi, vytvoří se v ploše uzavřené řezy. Diese Bereiche werden als Flächenzellen bezeichnet. Sie eignen sich für die Auswertung und Bemessung über Ergebnisstäbe und spielen insbesondere im Add-On Gebäudemodell für wandartige Träger eine Rolle.
Sobald eine Fläche durch Linien geteilt ist, werden die Flächenzellen automatisch erkannt. Sie können nicht – wie andere Strukturobjekte – manuell in einem Dialog definiert werden.

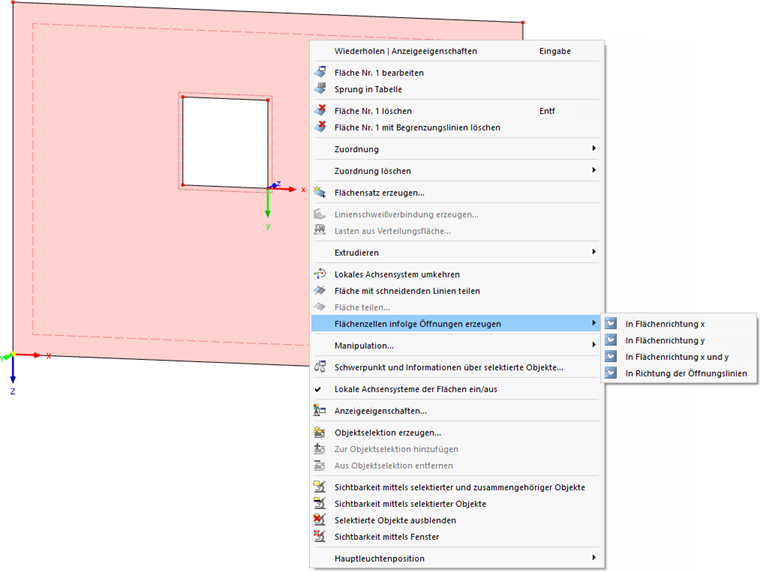

Bei Flächen mit Öffnungen können Sie die Flächenzellen auch vom Programm erzeugen lassen. Nutzen Sie hierzu eine der Optionen im Flächen-Kontextmenü.

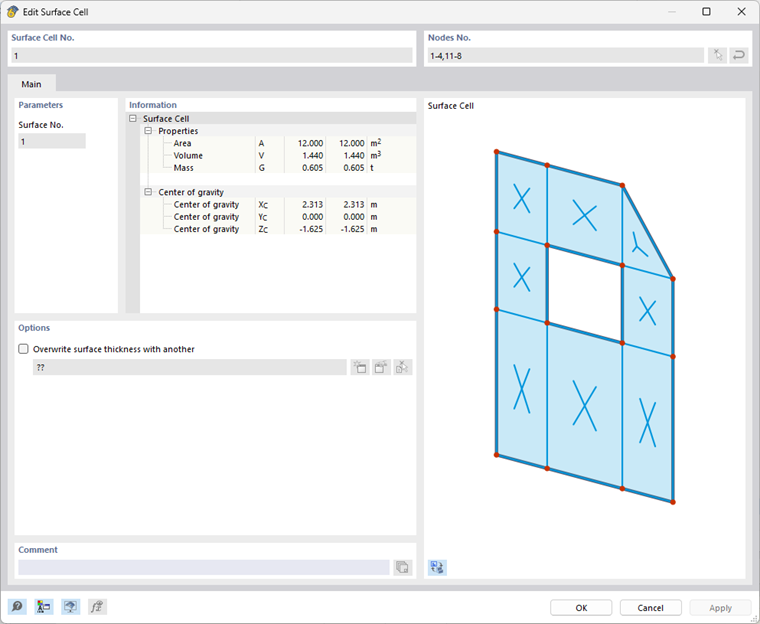

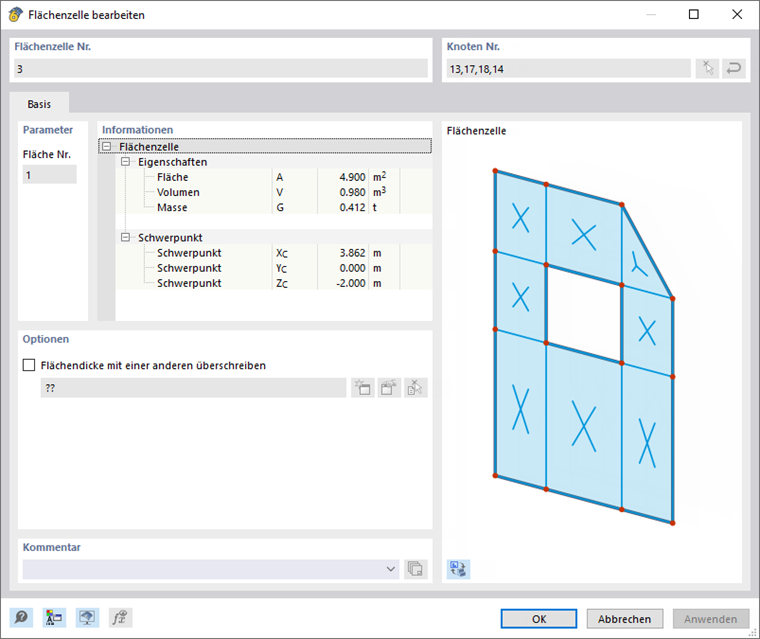

Die Informationen zu den Flächenzellen sind in einem Dialog hinterlegt.
Im Abschnitt Parameter wird die Nummer der Fläche angegeben, in der die Zelle liegt.
Der Abschnitt Informationen listet die Angaben zu den strukturellen Eigenschaften der Zelle und die Koordinaten ihres Schwerpunkts auf.
Das Kontrollfeld 'Flächendicke mit einer anderen überschreiben' im Abschnitt Optionen bietet die Möglichkeit, der Flächenzelle eine spezifische Dicke zuzuweisen. So können Sie für den Teilbereich eine von den Eigenschaften der "Mutterfläche" abweichende Dicke ansetzen – gegebenenfalls auch mit spezifischem Material. Nach dem Anhaken des Kontrollfeldes können Sie die Dicke in der Liste der vorhandenen Einträge auswählen, über die Schaltfläche
neu erstellen oder mit der Schaltfläche
grafisch von einer bestimmten Fläche übernehmen.
