Una región de recorte es un recorte en forma de ortotedro para ciertas áreas del modelo, permitiéndole centrarse en objetos específicos y ocultando las partes menos relevantes del modelo.
Consejo
Utilice el botón
en la barra de herramientas CAD para definir rápidamente una nueva región de recorte.

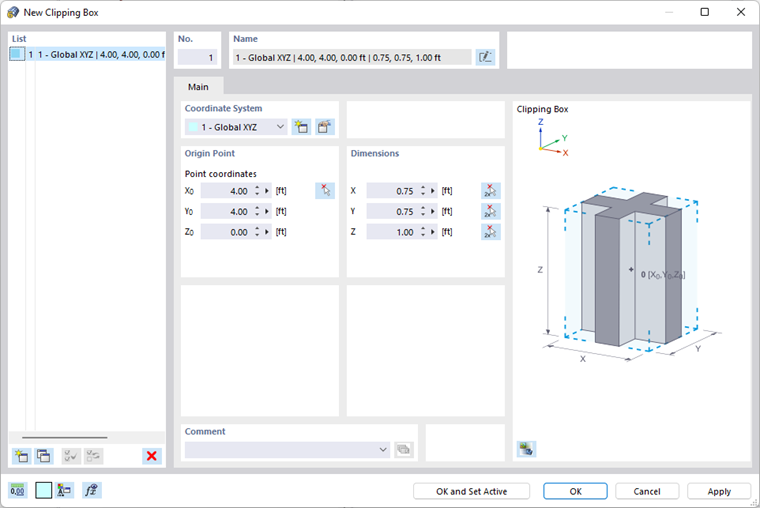

Sistema de coordenadas
Defina el sistema de coordenadas al que se refiere la región de recorte. Puede seleccionar un Sistema de coordenadas definido por el usuario de la lista o crear uno nuevo usando el botón
.
Punto de partida
Introduzca las 'Coordenadas del punto' que representan el centro de la región de recorte. También puede definir el punto gráficamente utilizando el botón
.
Dimensiones
El tamaño del ortoedro se describe mediante las dimensiones que se aplican simétricamente desde el centro en cada una de las tres direcciones. Para una disposición asimétrica, use el botón
y seleccione dos puntos cualesquiera en la ventana de trabajo.

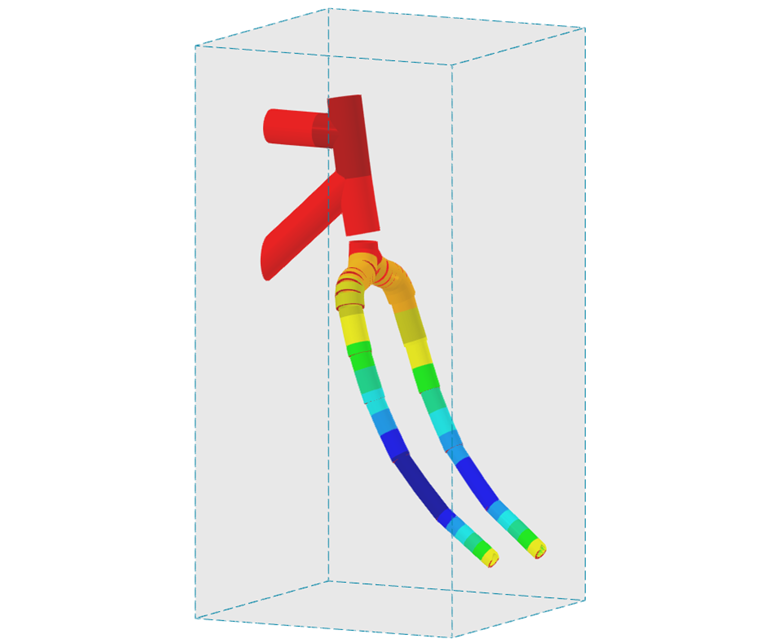

En la ventana de trabajo, un ortoedro encierra la región de recorte. Las partes que quedan afuera se cortan.
Para activar o desactivar una región de recorte, utilice el menú contextual en el navegador (consulte la imagen Activación y desactivación del plano de recorte ).
