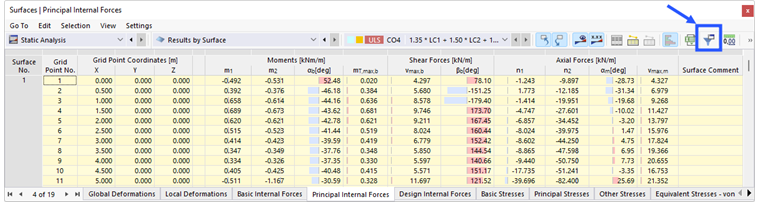

Las tablas de resultados proporcionan opciones de filtro que puede utilizar para mostrar resultados particulares. Utilice el botón
para abrir el cuadro de diálogo 'Administrador de tablas de resultados'.

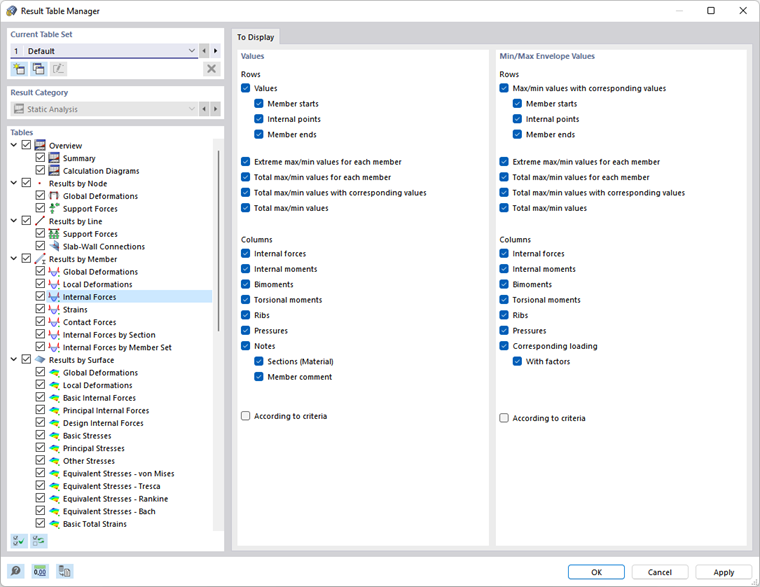

En el Administrador de tablas de resultados, puede definir las filas de resultados y las columnas de resultados que se muestran.
Conjunto de tablas actual
La sección de diálogo en la parte superior izquierda permite guardar la configuración de la tabla. Todos los resultados disponibles se prefijan como 'Predeterminado'.
Para guardar configuraciones específicas para las tablas, haga clic en el botón
. Introduzca una descripción en el cuadro de diálogo 'Nuevo conjunto de tablas'.
Después de hacer clic en Aceptar, puede especificar la configuración para el nuevo conjunto de tablas. Luego, están disponibles para su evaluación en la lista 'Conjunto de tablas actual'.
Tablas
Utilice las casillas de verificación en el árbol de directorios para definir las tablas que se muestran. Al seleccionar una entrada haciendo clic en, puede especificar la configuración detallada para el tipo de resultado en la pestaña 'Para mostrar'.
Para mostrar
En la pestaña 'Para mostrar', defina las 'Filas' y 'Columnas' que desea que se muestren en las tablas. Son posibles especificaciones independientes para los 'Valores' de los casos y combinaciones de carga, así como para la envolvente de resultados 'máx./mín.'. Este último se refiere a la salida de la tabla para combinaciones de resultados y situaciones de proyecto. Allí, aparecen dos valores de resultado en cada ubicación: los resultados mínimo y máximo con los valores correspondientes.
Para los esfuerzos internos y momentos de la barra se muestran, por ejemplo, los valores de inicio y final de la barra (valores en nudos), de los puntos interiores (posiciones x de los Puntos intermedios de resultados de barra definidos por el usuario), así como los valores extremos de las barras. Las casillas de verificación le permiten controlar qué tipos de esfuerzos internos se muestran en las columnas.
El siguiente ejemplo muestra la configuración del filtro para los esfuerzos internos y momentos de una barra. Los valores en nudos se resaltan en amarillo en la tabla, los valores extremos de cada esfuerzo interno en azul y los valores extremos totales en gris.
Si marca la casilla de verificación 'Según criterios', aparece la pestaña 'Criterios - Valores' o 'Criterios - Valores mín./máx. de envolvente'. Aquí, puede introducir especificaciones para los valores de resultados que se muestran en las tablas (consulte el párrafo Criterios).
Criterio
Las pestañas Criterios - Valores y Criterios - Valores mín./máx. de envolvente están disponibles si ha marcado las casillas de verificación 'Según criterios' en la pestaña 'Para mostrar'.

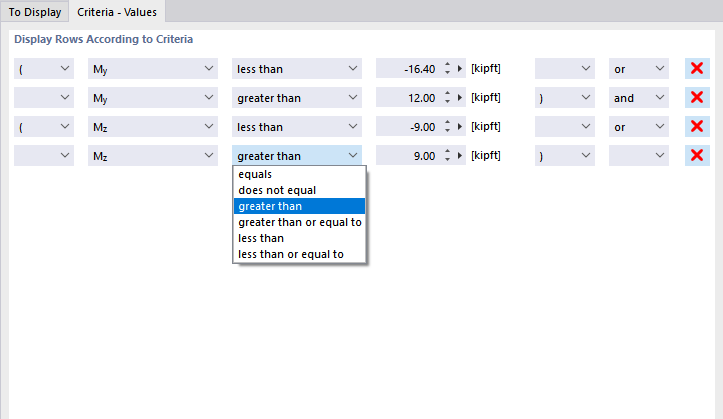

Puede definir condiciones para los valores de tabla del tipo de resultado seleccionado. En la segunda columna, seleccione la deformación, el esfuerzo interno, la tensión o la deformación. En las dos columnas siguientes, especifique qué criterio desea aplicar.
Para definir otro criterio, seleccione la entrada 'o' (cada criterio cuenta por sí mismo) o 'y' (cada criterio debe cumplirse) en la última columna. Luego, defina la siguiente condición en la nueva línea.
La imagen de arriba muestra los criterios para los momentos principales de la superficie. Esto significa que solo se muestran los resultados de los momentos m1 que no se encuentran entre ± 10 kNm, y cuyos momentos correspondientes m2 están simultáneamente fuera del rango de ± 5 kNm.
