Questo modello è stato utilizzato per mostrare l'utilizzo del controllo del modello per cercare in modo specifico le discrepanze che possono verificarsi a causa della modellazione.
Modello utilizzato in

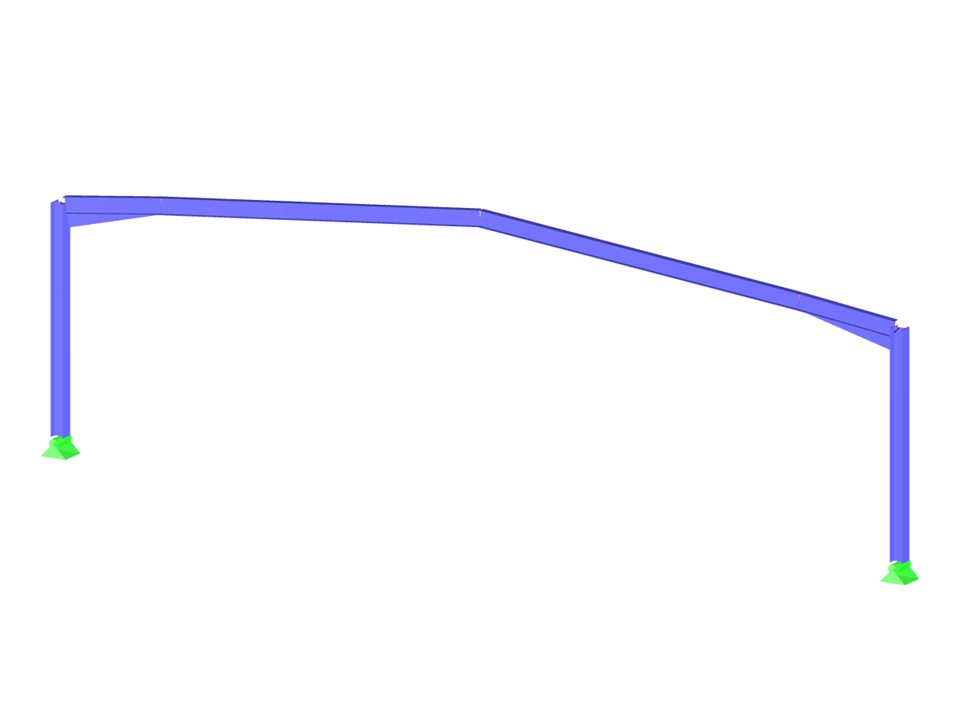

Strutture intelaiate in acciaio
| Numero di nodi | 10 |
| Numero di linee | 6 |
| Numero di aste | 6 |
| Numero di casi di carico | 1 |
| Peso totale | 2,073 t |
| Dimensioni (metriche) | 20.600 x 0.600 x 6.300 m |
| Dimensioni (imperiali) | 67.59 x 1.97 x 20.67 feet |
| Versione del programma | 5.23.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
