Na tomto modelu bylo ukázáno, jak lze pomocí kontroly modelu vyhledat konkrétní nekonzistence, které při modelování vznikly.
Model použitý v

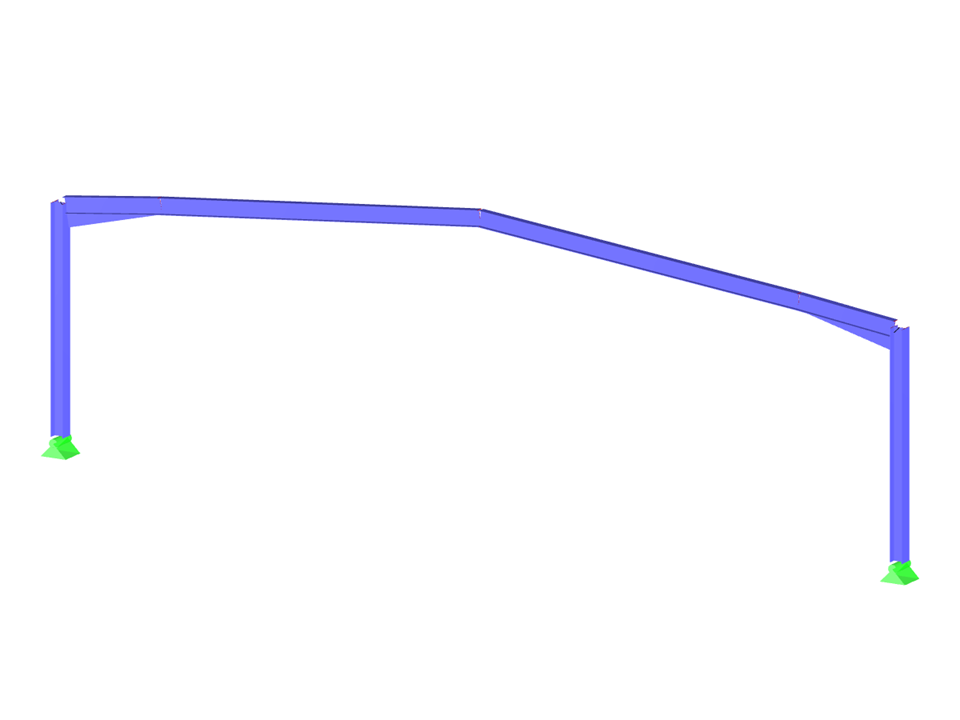

Ocelový rám
Počet uzlů | 10 |
Počet linií | 6 |
Počet prutů | 6 |
Počet zatěžovacích stavů | 1 |
Celková hmotnost | 2,073 t |
Rozměry (metrické) | 20,600 x 0,600 x 6,300 m |
Rozměry (imperiální) | 67.59 x 1.97 x 20.67 feet |
Verze programu | 5.23.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
![Kontrola modelu v programu RFEM](/cs/webimage/010353/2999790/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
Pomocí kontroly modelu lze cíleně pátrat po nesrovnalostech, které vznikly při vytváření modelu.
