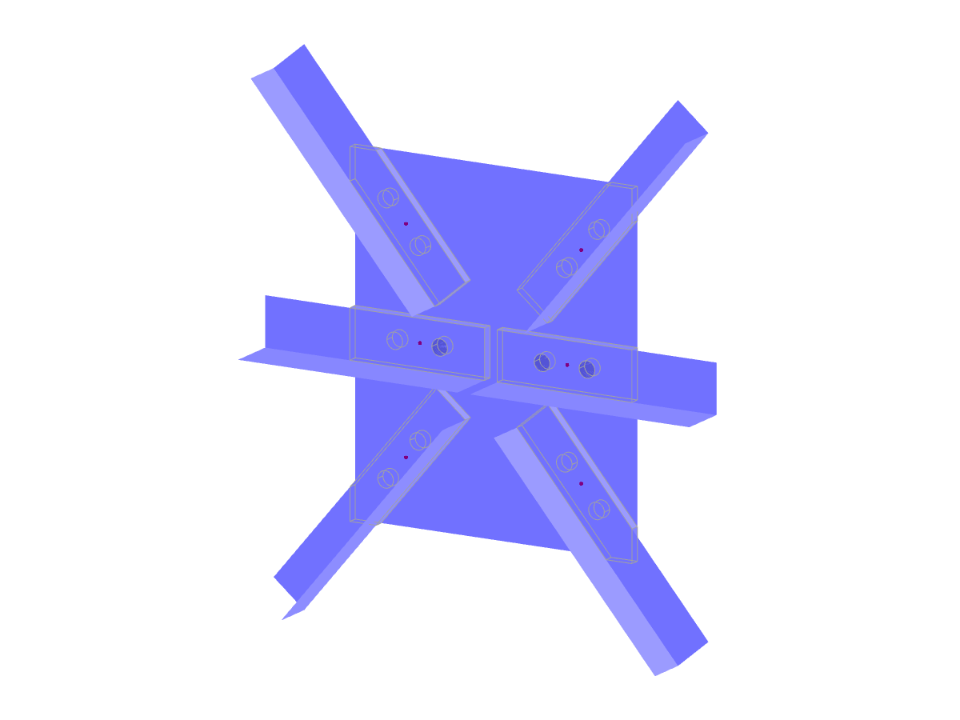

Modello 004567 | Collegamento di profili angolati
  • Descrizione
  • Recensioni (0)

Parametrizzazione della geometria di un collegamento di sezioni angolari in una torre a traliccio con controvento.


Un modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.

Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Collegamento di sezioni angolari

I parametri del blocco possono essere modificati dinamicamente
Numero di nodi 197
Numero di linee 196
Numero di aste 12
Numero di superfici 101
Numero di solidi 6
Peso totale 0,059 t
Dimensioni (metriche) 0.720 x 0.100 x 0.809 m
Dimensioni (imperiali) 2.36 x 0.33 x 2.65 feet
Versione del programma 5.26.02

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
