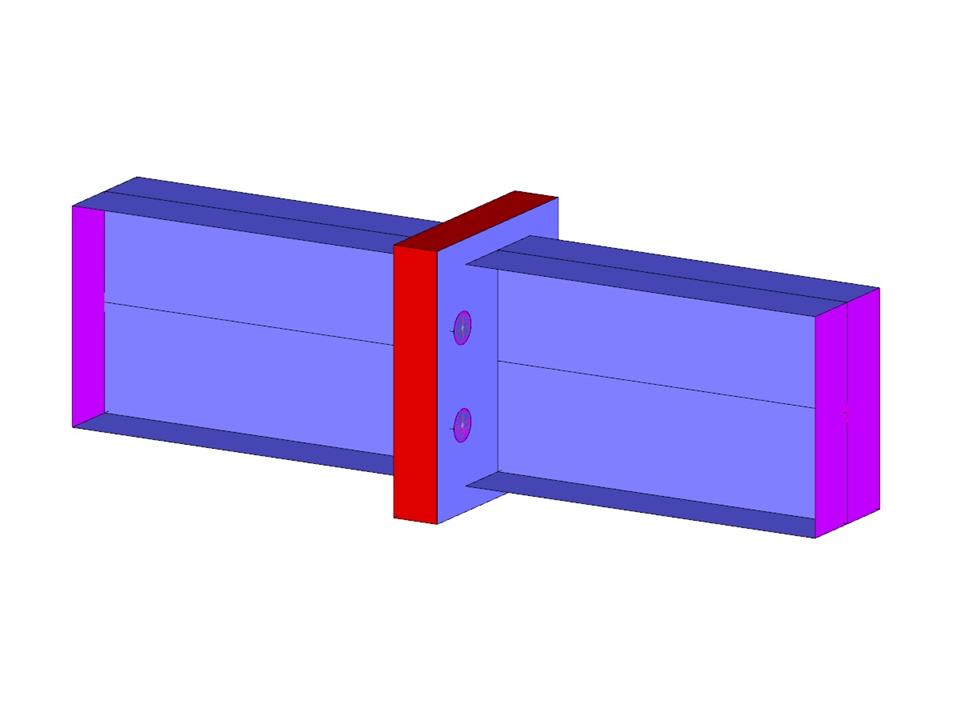

Scarica qui il modello di una connessione bullonata con contatto solido e aprilo con il software FEA RFEM.
Questo modello è utilizzato nel webinar gratuito 'Lavorare più produttivamente con RFEM' presentato in versione tedesca il 14 luglio 2020 (7 luglio 2020, in inglese).
Modello utilizzato in
Collegamento a bullone con contatto solido
| Numero di nodi | 113 |
| Numero di linee | 114 |
| Numero di aste | 48 |
| Numero di superfici | 30 |
| Numero di solidi | 1 |
| Numero di casi di carico | 4 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,007 t |
| Dimensioni (metriche) | 0,425 x 0,140 x 0,120 m |
| Dimensioni (imperiali) | 1.39 x 0.46 x 0.39 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
