Stáhněte si zde model šroubového spojení s kontaktními tělesy a otevřete ho v MKP programu RFEM.
Tento model byl použit v bezplatném webináři "Jak být produktivnější při používání programu RFEM."

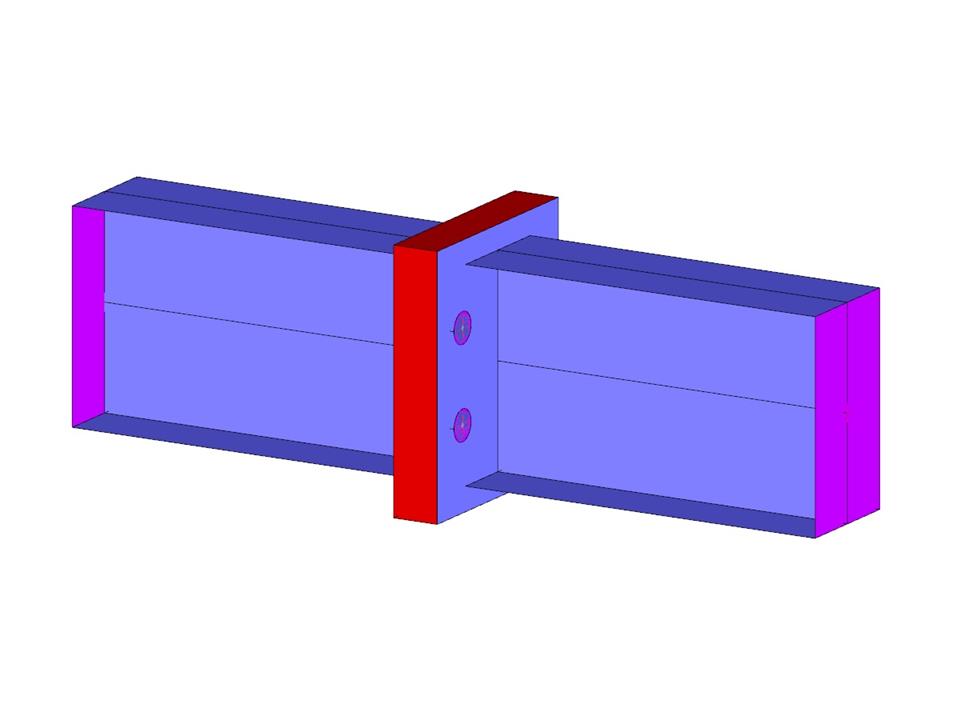

Šroubový spoj s kontaktními tělesy
Počet uzlů | 113 |
Počet linií | 114 |
Počet prutů | 48 |
Počet ploch | 30 |
Počet těles | 1 |
Počet zatěžovacích stavů | 4 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 0,007 t |
Rozměry (metrické) | 0,425 x 0,140 x 0,120 m |
Rozměry (imperiální) | 1.39 x 0.46 x 0.39 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
