Faça aqui o download do modelo de uma ligação de parafusos com sólido de contacto e abra-o com o programa de elementos finitos RFEM.
Este modelo foi utilizado no seminário web gratuito "Como aumentar a produtividade com o RFEM" no dia 14 de julho de 2020 (em alemão, 7 de julho de 2020 em inglês).

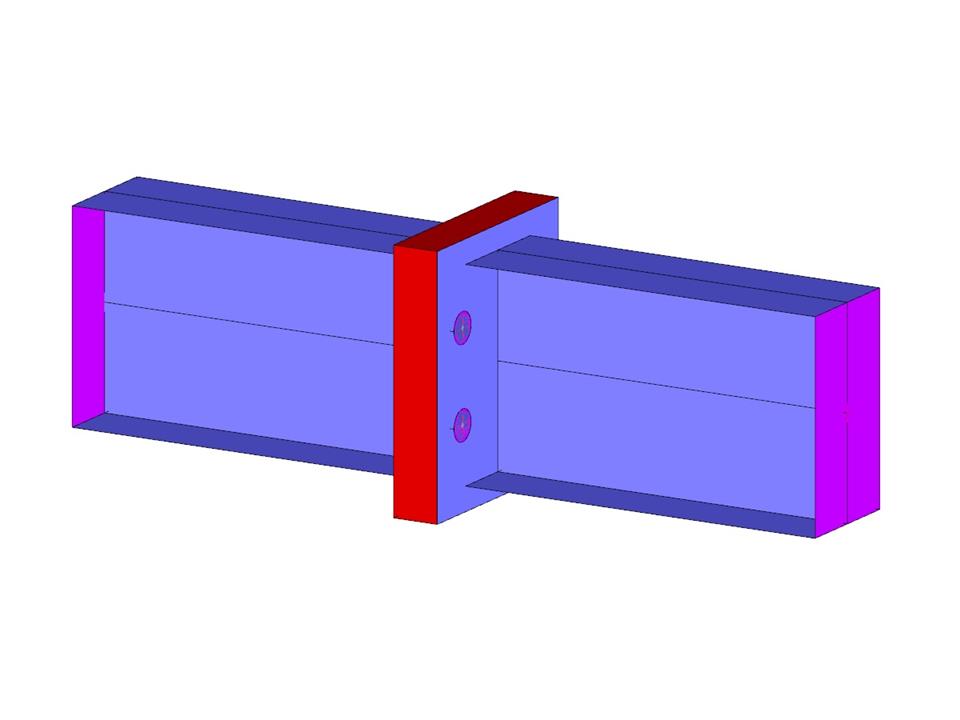

Ligação de parafusos com sólido de contacto
Número de nós | 113 |
Número de linhas | 114 |
Número de barras | 48 |
Número de superfícies | 30 |
Número de sólidos | 1 |
Número de casos de carga | 4 |
Número de combinações de cargas | 0 |
Número de combinações de resultados | 0 |
Peso total | 0,007 t |
Dimensões (métricas) | 0,425 x 0,140 x 0,120 m |
Dimensões (imperial) | 1.39 x 0.46 x 0.39 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
