Resultados

Los resultados de la búsqueda de forma están integrados en el programa principal. Una interpretación general de los resultados se describe en el Manual RFEM 6 en línea.

Forma

Después del cálculo de búsqueda de forma, el Navegador - Resultados muestra la entrada Forma que incluye tres subentradas:

  • Líneas de contorno
  • Pendiente
  • Dirección de la inclinación

Líneas de contorno

Las líneas de contorno corresponden a las líneas de contorno del plano XY global.

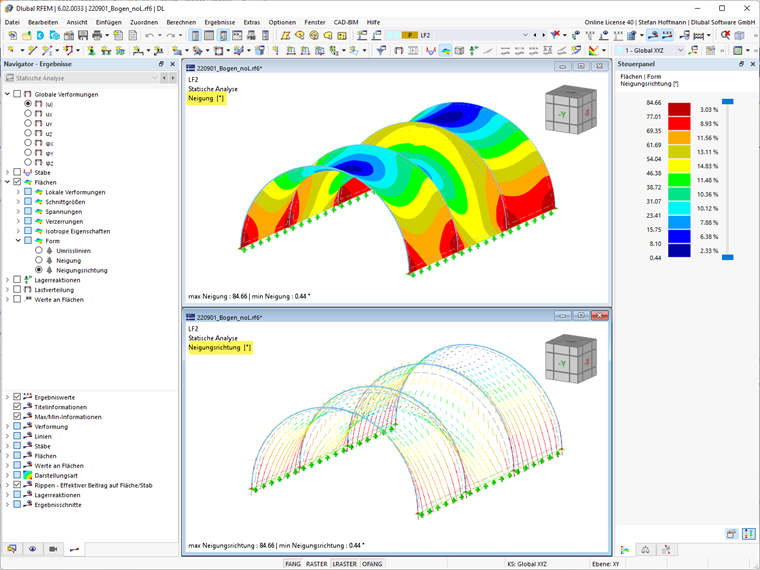

Pendiente

La entrada Pendientes muestra la inclinación máxima en la posición respectiva de la membrana en relación con el plano XY global.

Dirección de la inclinación

Los ángulos también se pueden representar como direcciones de pendiente.

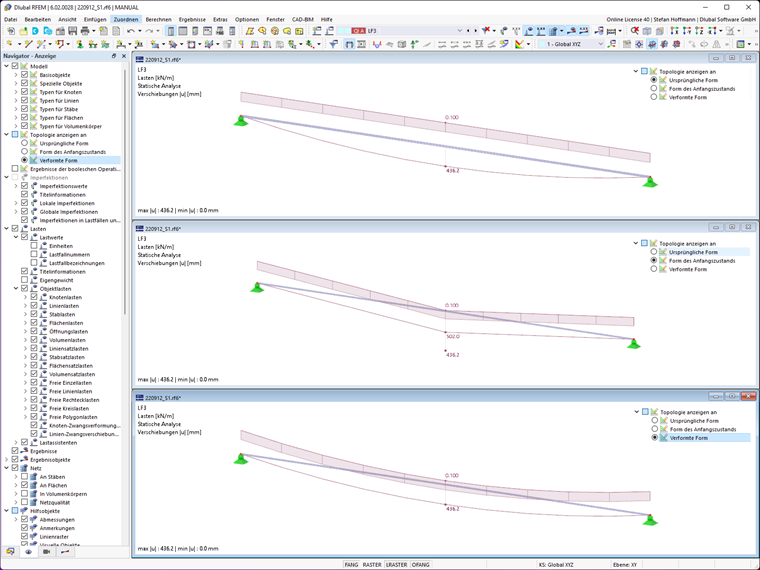

Topología

También tiene la opción de ajustar la representación del modelo a la forma encontrada. Para ello, existe la entrada Topología en Navegador - Mostrar con tres subentradas:

  • Forma original Mostrar topología en - Forma original
  • Forma del estado inicial Mostrar topología activada - forma del estado inicial
  • Forma deformada Mostrar topología en - Forma deformada

También tiene la opción de controlar la pantalla directamente utilizando el botón en la barra de menú Ver.

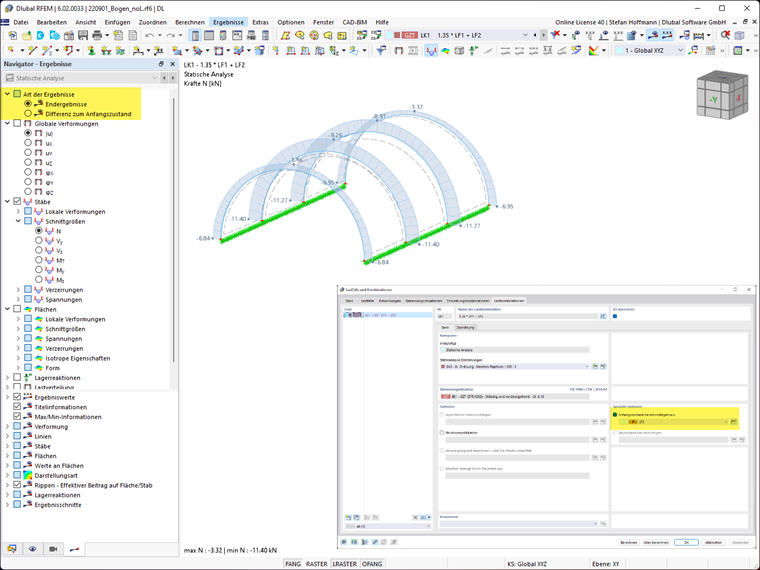

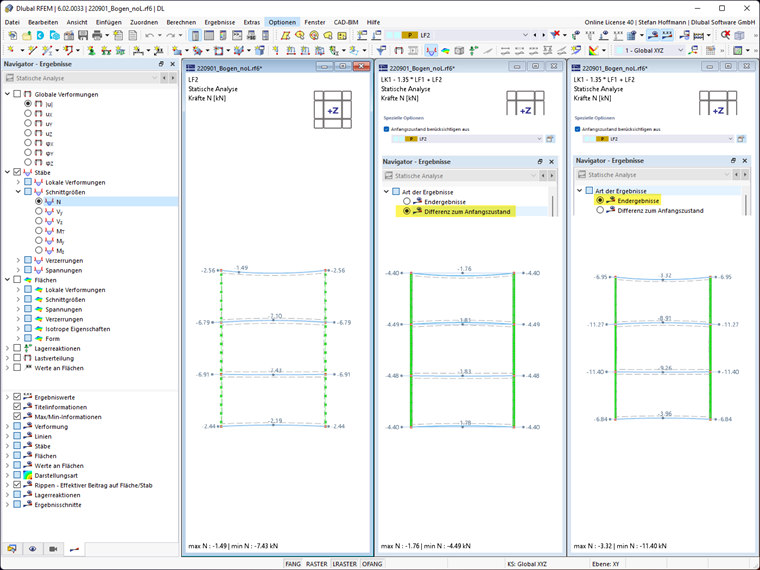

Tipo de resultados

Si la búsqueda de forma se utiliza como estado inicial en un análisis estático, puede elegir si mostrar los resultados finales o la diferencia con el estado inicial.
