Pobierz model wielokondygnacyjnego budynku z betonu zbrojonego tutaj i otwórz go w programie RFEM 6 opartym na MES.
Model ten został wykorzystany w webinarium 'Projektowanie sejsmiczne zgodnie z Eurokodem 8 w RFEM 6 i RSTAB 9', w dniu 7 grudnia 2022 (w języku arabskim).

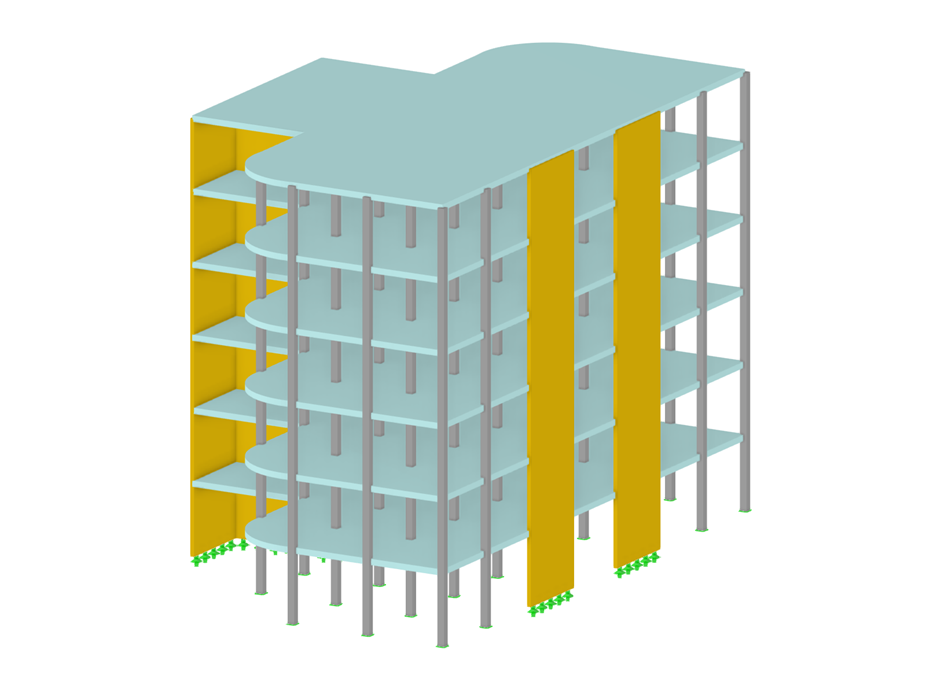

Wielokondygnacyjny budynek z betonu zbrojonego
Liczba węzłów | 238 |
Liczba linii | 318 |
Liczba prętów | 144 |
Liczba powierzchni | 42 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 6 |
Ilość KO | 1 |
Liczba kombinacji wyników | 1 |
Ciężar całkowity | 2262,671 t |
Wymiary (metryczne) | 18,000 x 21,000 x 28,071 m |
Wymiary (imperialne) | 59.06 x 68.9 x 92.1 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
