2024-03-09
027623
Naprężenie w połączeniu pasowym
Połączenie pasa, naprężenie
Wykorzystano w
Model 3D
Specyfikacje
| Liczba węzłów | 109 |
| Liczba linii | 122 |
| Liczba prętów | 6 |
| Liczba powierzchni | 53 |
| Ilość brył | 4 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,208 t |
| Wymiary (metryczne) | 0,472 x 3,000 x 0,320 m |
| Wymiary (imperialne) | 1.55 x 9.84 x 1.05 feet |
2024-05-30
027470

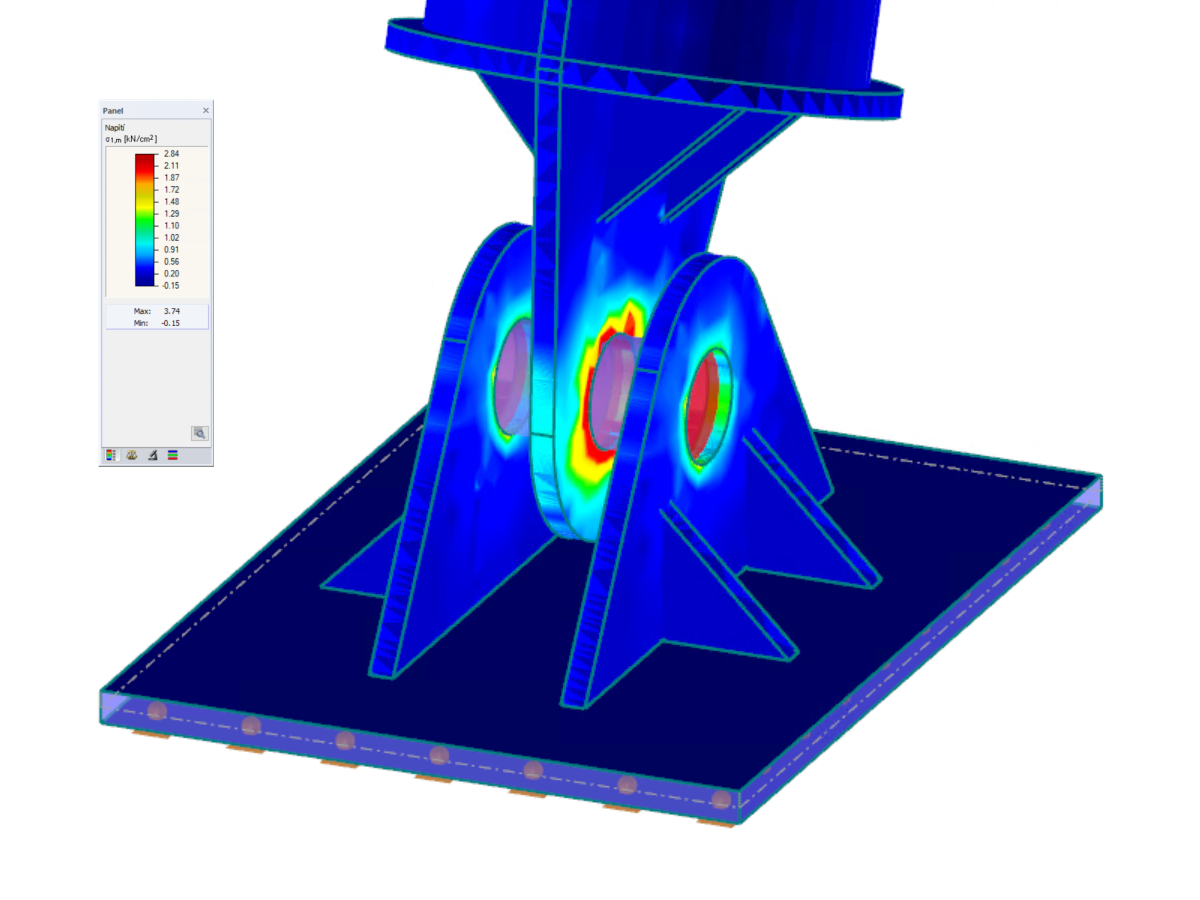

Rozciąganie na podporze stalowej słupa
Przegubowa podpora stalowego słupa, rozciąganie
Wykorzystano w
Model 3D
Specyfikacje
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 68 |
| Liczba linii | 54 |
| Liczba prętów | 1 |
| Liczba powierzchni | 20 |
| Ciężar całkowity | 0,299 t |
| Wymiary (metryczne) | 1,037 x 0,692 x 1,229 m |
| Wymiary (imperialne) | 3.4 x 2.27 x 4.03 feet |
| Wersja programu | 5.26.02 |
2024-05-30
014026

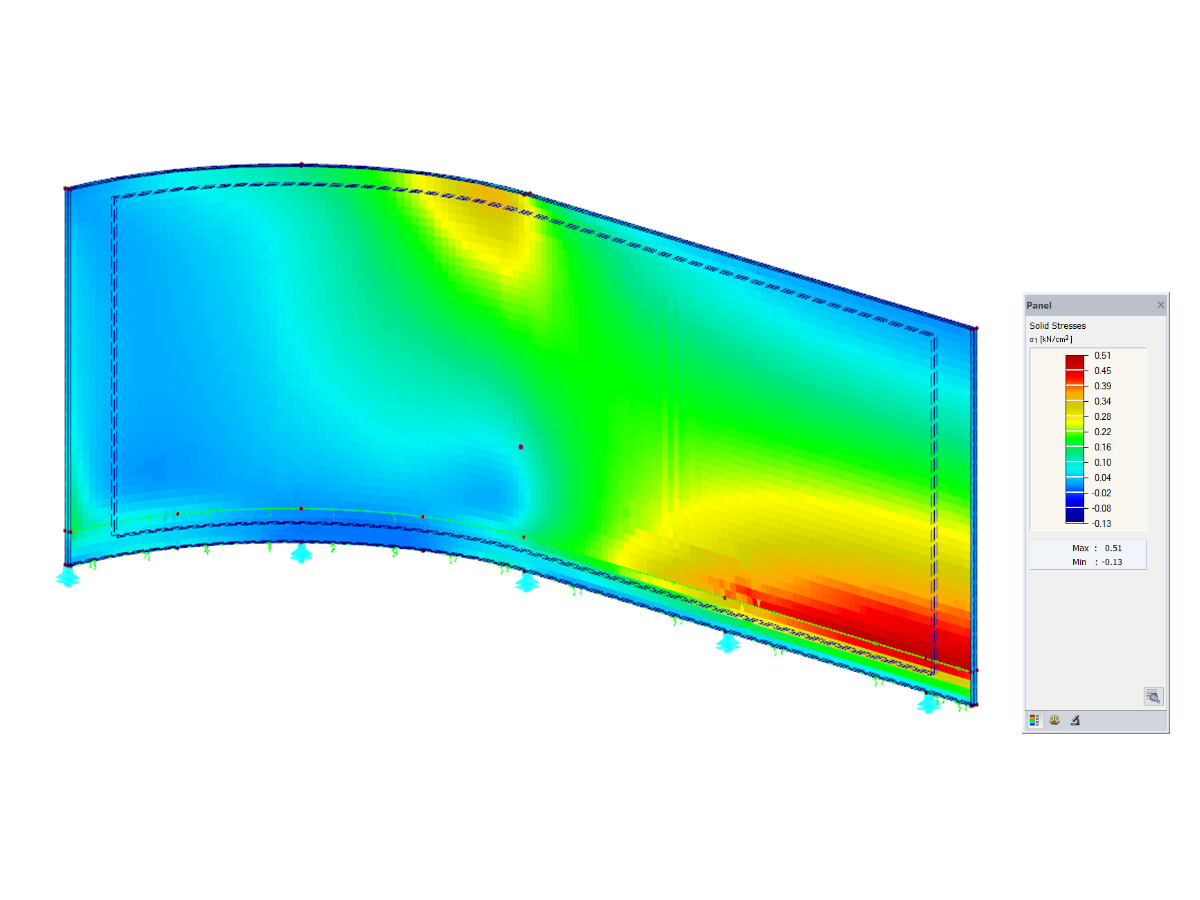

Wyświetlanie naprężeń głównych
Model 3D
Specyfikacje
| Liczba węzłów | 74 |
| Liczba linii | 80 |
| Liczba powierzchni | 16 |
| Ilość brył | 3 |
| Ilość przypadków obciążenia | 2 |
| Ciężar całkowity | 0,233 t |
| Wymiary (metryczne) | 3,952 x 1,952 x 2,052 m |
| Wymiary (imperialne) | 12.97 x 6.4 x 6.73 feet |
| Wersja programu | 5.24.01 |
2024-03-09
022472

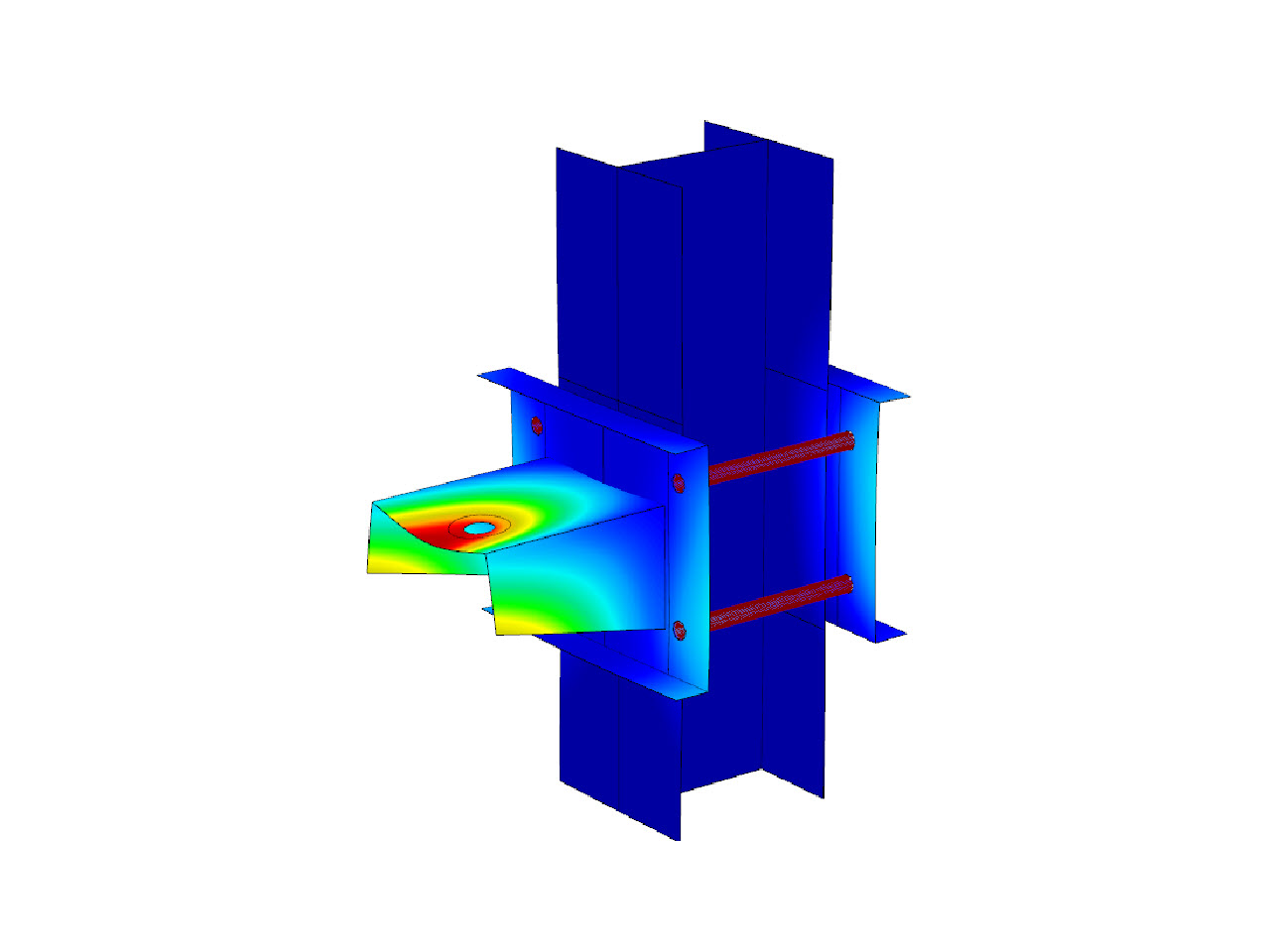

Model połączenia pasowego w RFEM
System pasów
Wykorzystano w
Model 3D
Specyfikacje
| Liczba węzłów | 109 |
| Liczba linii | 122 |
| Liczba prętów | 6 |
| Liczba powierzchni | 53 |
| Ilość brył | 4 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,208 t |
| Wymiary (metryczne) | 0,472 x 3,000 x 0,320 m |
| Wymiary (imperialne) | 1.55 x 9.84 x 1.05 feet |
2024-05-30
022681
System połączeń pasowych, symulacja deformacji z programu RFEM
Układ połączeń pasów, odkształcenie
Wykorzystano w
Model 3D
Specyfikacje
| Liczba węzłów | 109 |
| Liczba linii | 122 |
| Liczba prętów | 6 |
| Liczba powierzchni | 53 |
| Ilość brył | 4 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,208 t |
| Wymiary (metryczne) | 0,472 x 3,000 x 0,320 m |
| Wymiary (imperialne) | 1.55 x 9.84 x 1.05 feet |
