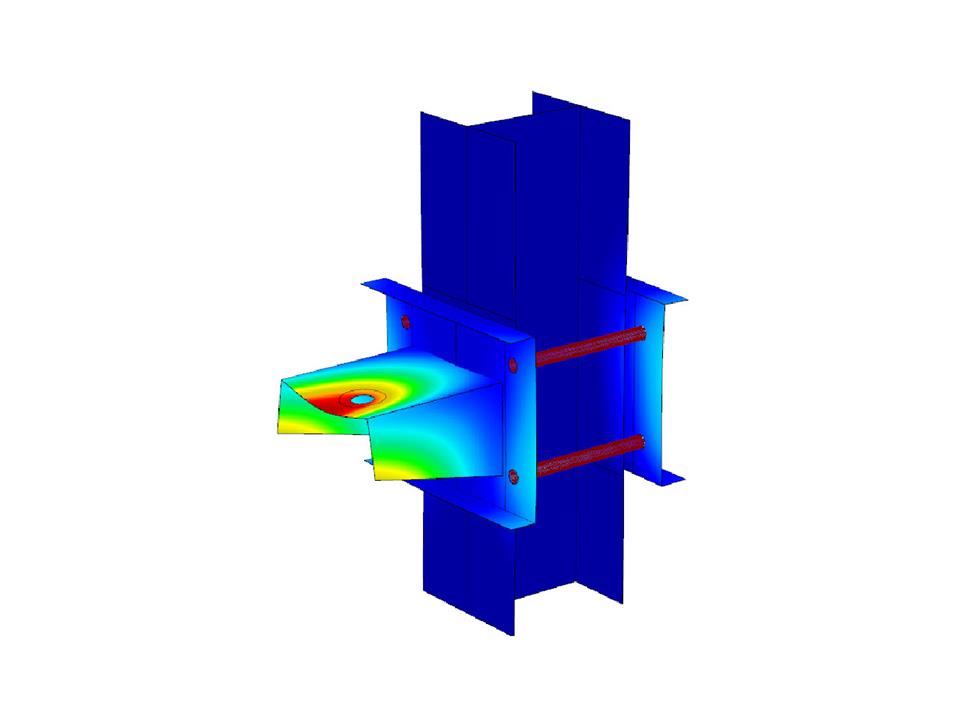

Pobierz model połączenia pasowego. Model ten jest używany jako przykład do modelowania kontaktu pomiędzy płytami układu pasów i półkami słupa HEA. Definiowany jest współczynnik poślizgu i stosowane są wstępne naprężenia wstępne, aby zapobiec poślizgowi układu.
Model ten zostanie zaprezentowany na bezpłatnym webinarium "Modelowanie i wymiarowanie brył w RFEM", które odbędzie się 28 lipca 2021 r.
System połączeń za pomocą pasów do słupa
Liczba węzłów | 109 |
Liczba linii | 122 |
Liczba prętów | 6 |
Liczba powierzchni | 53 |
Ilość brył | 4 |
Ilość przypadków obciążenia | 1 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 0,208 t |
Wymiary (metryczne) | 0,472 x 3,000 x 0,320 m |
Wymiary (imperialne) | 1.55 x 9.84 x 1.05 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
