Manuale RFEM Online | 4.4 Superfici
Scarica il modello di un collegamento a cinghia. Questo modello viene utilizzato come esempio per modellare il contatto tra le piastre di un sistema di cinghie e le ali della colonna HEA. Si definisce un coefficiente di scorrimento e si utilizzano le precompressioni iniziali per evitare lo slittamento del sistema.
Questo modello sarà presentato nel webinar gratuito "Modellazione e progettazione di solidi in RFEM" il 28 luglio 2021.

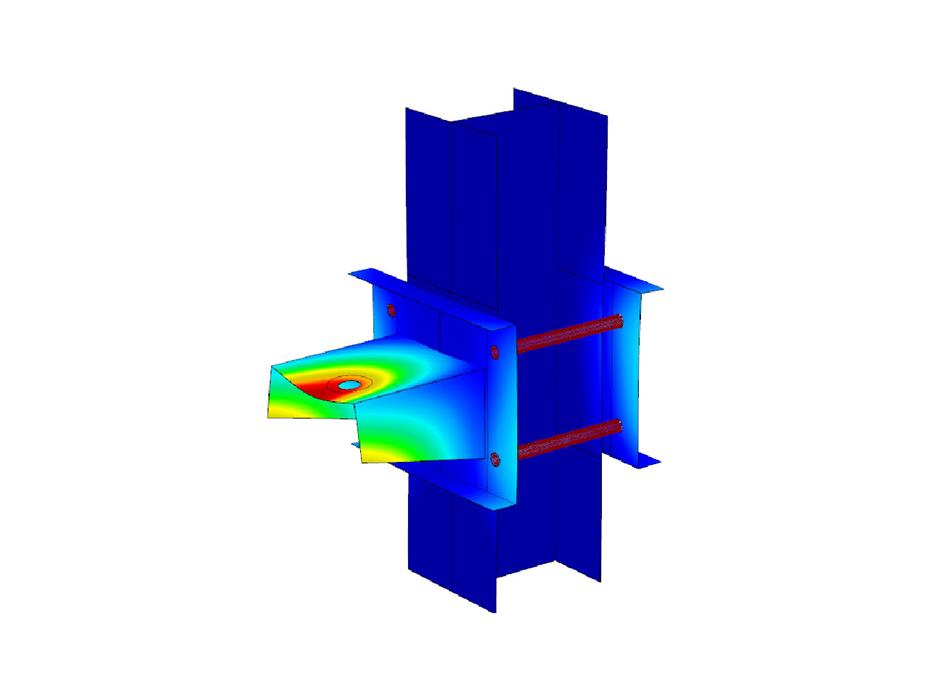

Sistema di collegamento mediante cinghie per colonna
| Numero di nodi | 109 |
| Numero di linee | 122 |
| Numero di aste | 6 |
| Numero di superfici | 53 |
| Numero di solidi | 4 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,208 t |
| Dimensioni (metriche) | 0.472 x 3.000 x 0.320 m |
| Dimensioni (imperiali) | 1.55 x 9.84 x 1.05 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
