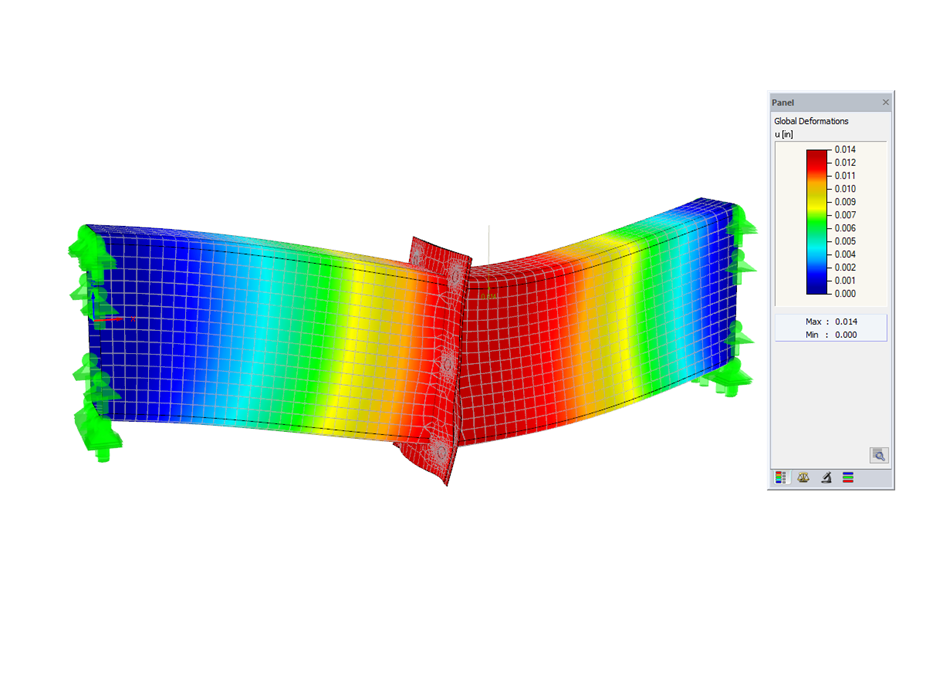

Giunto di trave modellato in RFEM utilizzando un solido di contatto non lineare. Il webinar nel link sottostante mostra il flusso di lavoro durante la modellazione con solidi di contatto in RFEM.
Collegamento trave - Contatto non lineare solido
Numero di nodi | 107 |
Numero di linee | 84 |
Numero di aste | 6 |
Numero di superfici | 40 |
Numero di solidi | 1 |
Numero di casi di carico | 1 |
Nr. di combinazioni di carico | 0 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 0,170 t |
Dimensioni (metriche) | 1.532 x 0.508 x 0.356 m |
Dimensioni (imperiali) | 5.03 x 1.67 x 1.17 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
