Scarica qui il modello di un giunto a piastra imbullonato e aprilo con il software di analisi degli elementi finiti RFEM.

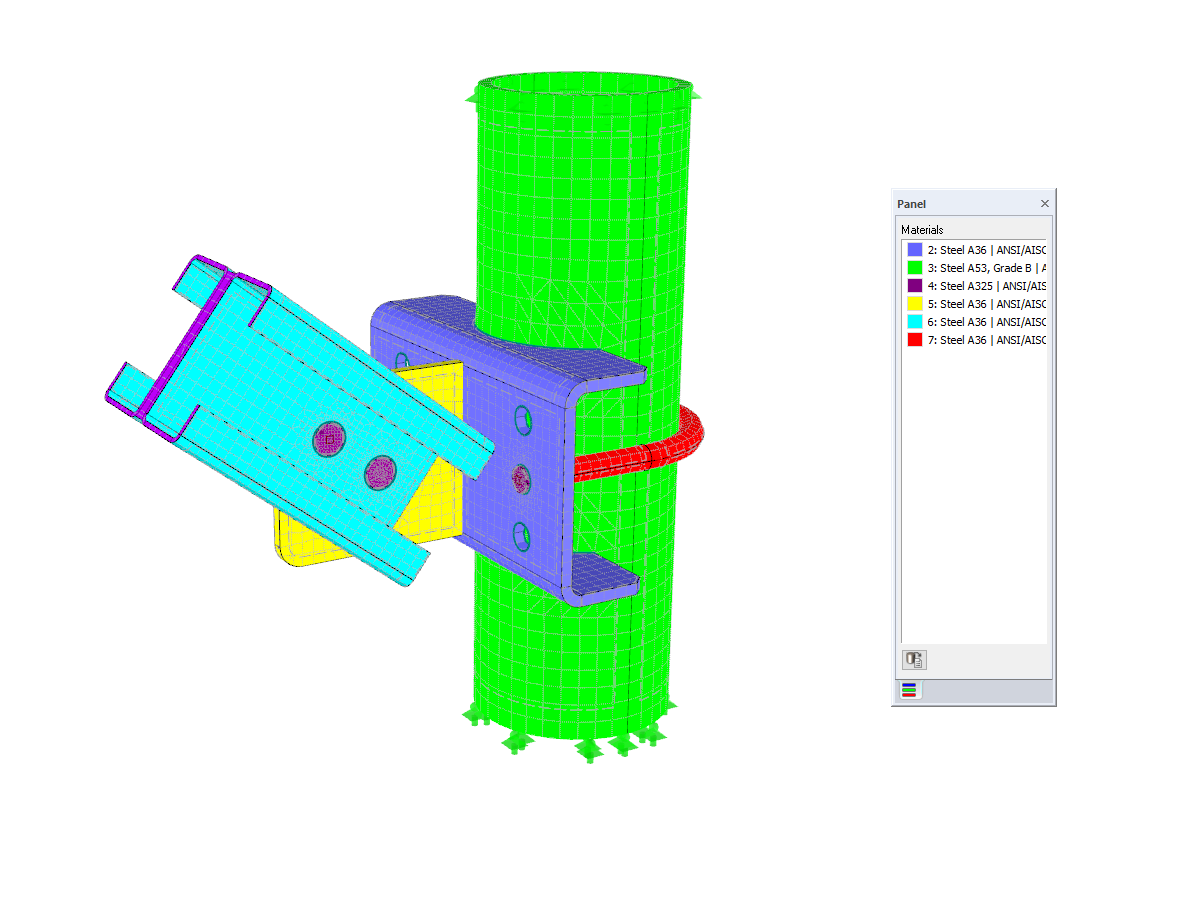

Questo modello è utilizzato nel webinar gratuito " Modellazione con solidi in RFEM ".

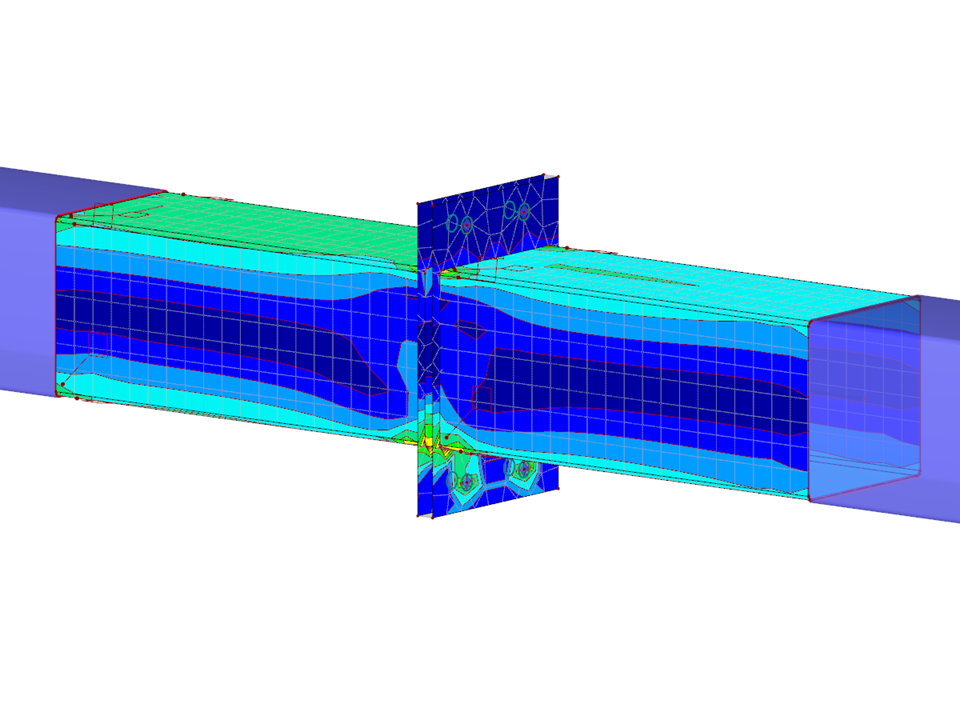

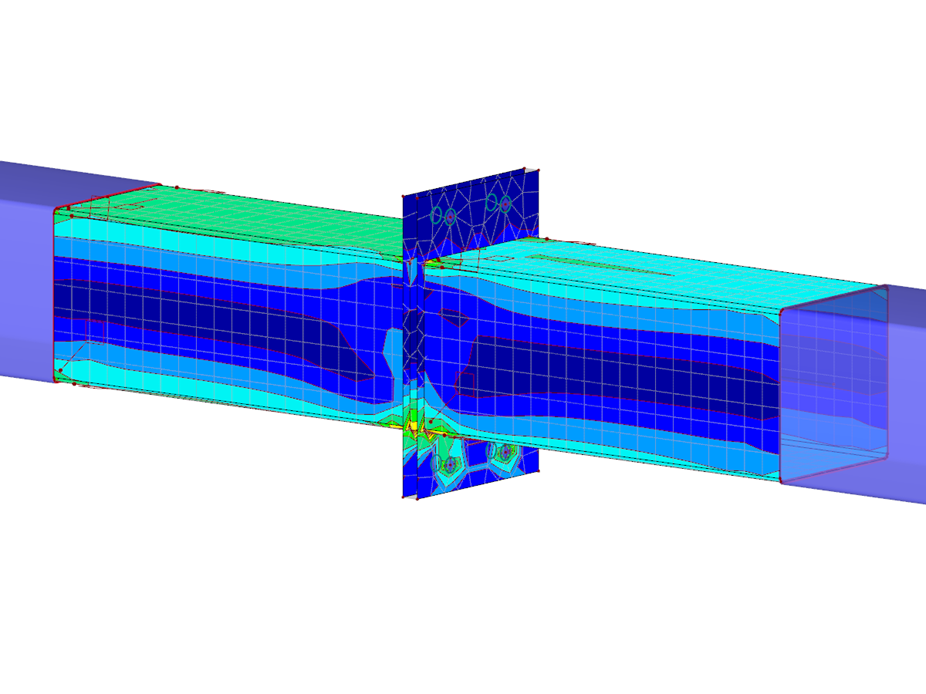

Giunto a piastra bullonato con contatto solido
Numero di nodi | 98 |
Numero di linee | 87 |
Numero di aste | 8 |
Numero di superfici | 36 |
Numero di solidi | 1 |
Numero di casi di carico | 1 |
Nr. di combinazioni di carico | 0 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 0,194 t |
Dimensioni (metriche) | 6.000 x 0.340 x 0.220 m |
Dimensioni (imperiali) | 19.69 x 1.12 x 0.72 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
