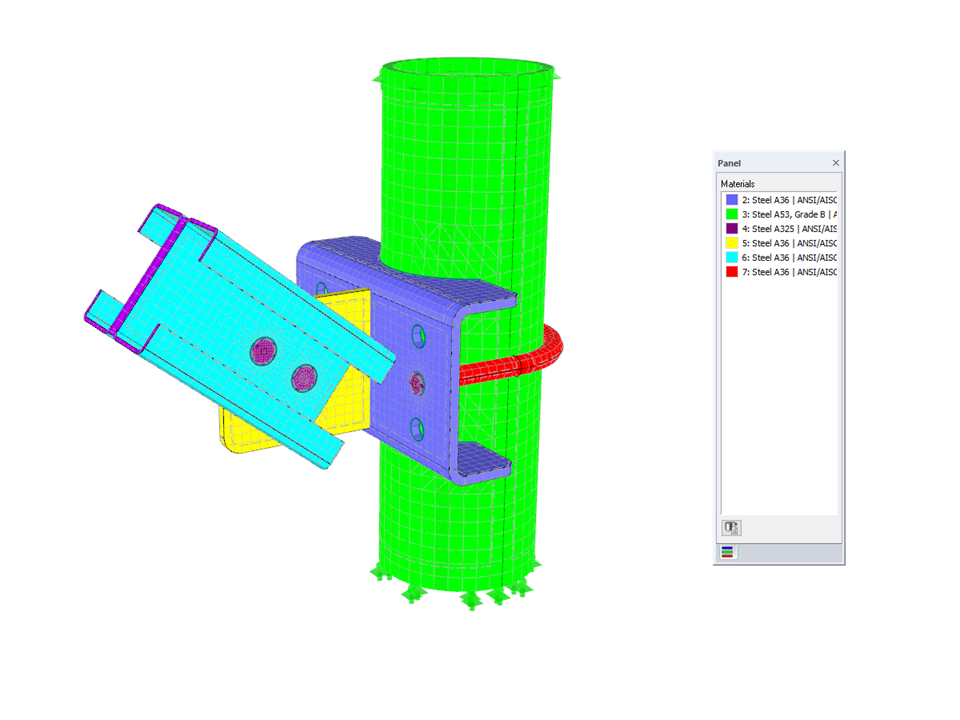

Collegamento in acciaio FEA modellato in RFEM con elementi solidi 3D. Il webinar nel link sottostante mostra il flusso di lavoro durante la modellazione con solidi in RFEM.

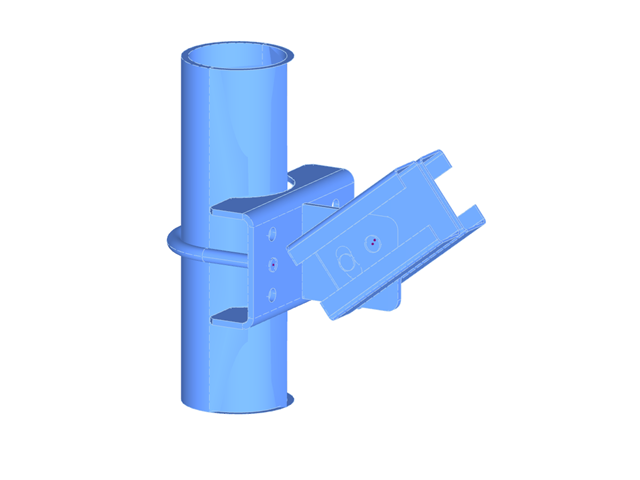

Collegamento in acciaio modellato con elementi solidi
Numero di nodi | 385 |
Numero di linee | 415 |
Numero di superfici | 178 |
Numero di solidi | 12 |
Numero di casi di carico | 3 |
Peso totale | 0,658 t |
Dimensioni (metriche) | 1.458 x 0.982 x 1.687 m |
Dimensioni (imperiali) | 4.78 x 3.22 x 5.53 feet |
Versione del programma | 5.23.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
