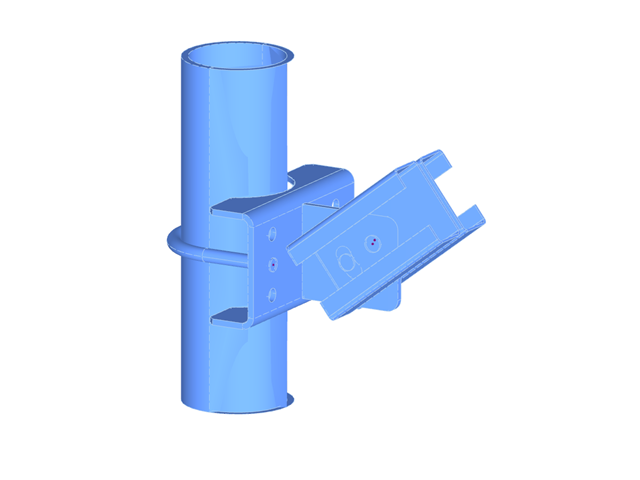

Conexión de acero por el método de los elementos finitos modelada en RFEM con elementos sólidos en 3D. El seminario web en el siguiente enlace muestra el flujo de trabajo al modelar con sólidos en RFEM.

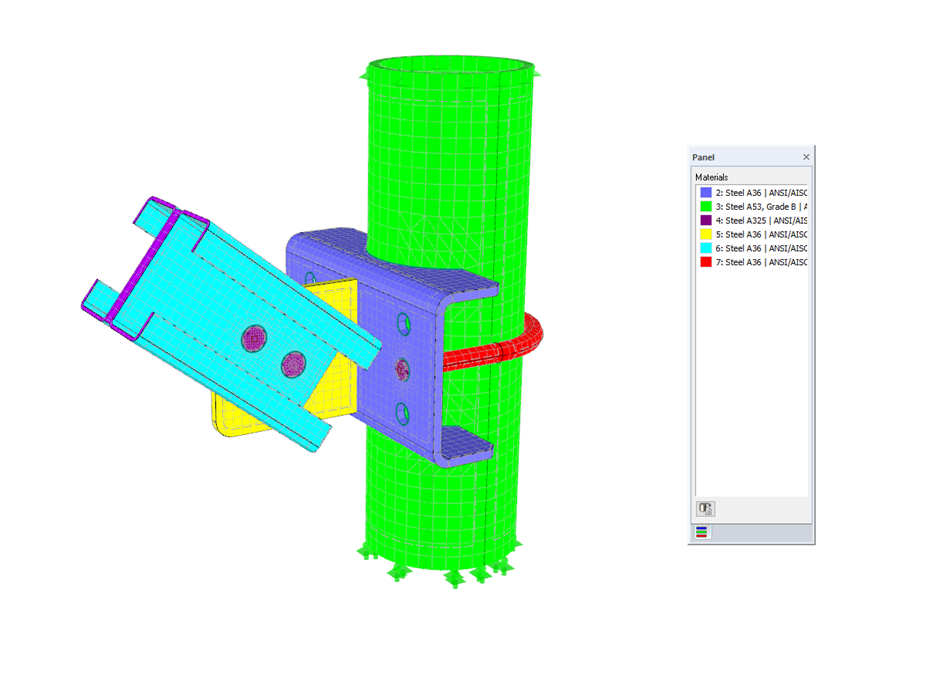

Unión de acero modelada con elementos sólidos
Número de nudos | 385 |
Número de líneas | 415 |
Número de superficies | 178 |
Número de sólidos | 12 |
Número de casos de carga | 3 |
Peso completo | 0.658 t |
Dimensiones (métricas) | 1,458 x 0,982 x 1,687 m |
Dimensiones (imperiales) | 4.78 x 3.22 x 5.53 feet |
Versión del programa | 5.23.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
