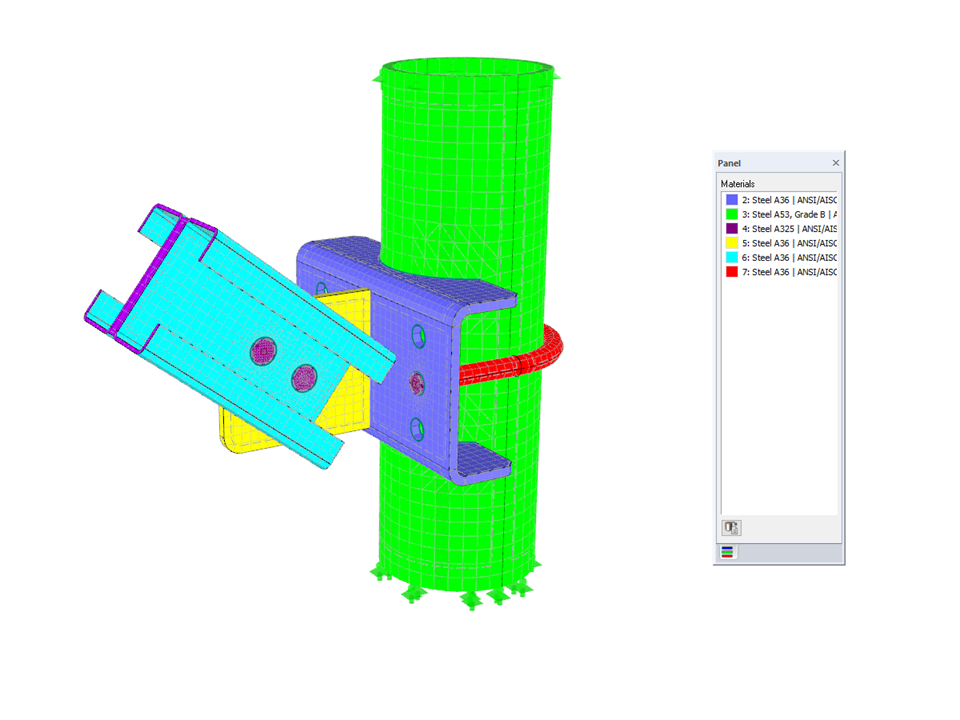

Стальное соединение, смоделированное по МКЭ с помощью 3D элементов тел в программе RFEM. Процесс моделирования с помощью тел в программе RFEM затем подробно показан в вебинаре, который находится на нижеприведенной ссылке.
Стальное соединение, смоделированное с помощью элементов тел
Количество узлов | 385 |
Количество линий | 415 |
Количество поверхностей | 178 |
Количество тел | 12 |
Количество загружений | 3 |
Общий вес | 0,658 t |
Размеры (метрические) | 1,458 x 0,982 x 1,687 m |
Размеры (имперские) | 4.78 x 3.22 x 5.53 feet |
Версия программы | 5.23.01 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
